最近电脑里安装更新了ACE 2020(AutoCAD Electrical 2020),在试用了一段时间后,稳定性上要比以往有所提升,在功能上也有很多改进,我是视觉控,对新版本里暗黑风格的软件界面也更加喜欢,大家可以尝尝鲜~

丨教程丨ACE元件数据库编辑步骤

现在网络上有关ACE的教程也不太多,大多还在2016以下,今天我就来给使用ACE伙伴绍下最新2020版本中,元件库的一些编辑步骤,方便大家在工作中参考

首先我们先调出ACE中的目录浏览器,类似EPLAN中的部件管理器,它可以方便我们去检索和编辑元件数据,打开位置在图标菜单的隐藏下拉里:

丨教程丨ACE元件数据库编辑步骤

展开后的样子:

丨教程丨ACE元件数据库编辑步骤

点击右上角的编辑按钮就可以对其进行编辑。丨教程丨ACE元件数据库编辑步骤

我们重点说说一些18版以后加的新功能:

  • 为目录值指定 AutoCAD Electrical Toolset 原理图符号
点击三个小点就会出现二维符号的指定对话框,通过浏览符号,我们可以将不同方向上的符号图块指定到元件数据里。

丨教程丨ACE元件数据库编辑步骤

经过指定符号后的元件数据,是可以直接右键插入到原理图中去的。

丨教程丨ACE元件数据库编辑步骤

  • 为目录值指定 Inventor 零件

这里可预定义ipt和iam格式的三维模型,Inventor 的 AutoCAD Electrical toolset 附加模块使用“三维符号”字段中定义的零件,电气目录数据库在 AutoCAD Electrical toolset 与 Inventor 之间共享,两者可以在其中任何一个程序中编辑值,方便使用。

丨教程丨ACE元件数据库编辑步骤

  • 编辑引脚列表值

线圈引脚:这里可以为线圈类的元件输入用逗号分隔的引脚列表。引脚值将按照列出的顺序指定给元件的 TERM# 属性。

引脚列表:可以为辅助触点录入引脚代号。同样也是以逗号分隔。

丨教程丨ACE元件数据库编辑步骤

其数据库内格式化后将是:1,23,24;1,33,34;2,11,12;2,21,22;



  • 编辑端子特性

编辑端子是在类别:TRMS(端子)类别下特有的属性,从中可以为每个级别输入描述、引脚值以及每个连接的导线数。而内部跳线则可以添加或删除级别之间的跳线。

丨教程丨ACE元件数据库编辑步骤

  • 在目录数据库中设置子装配

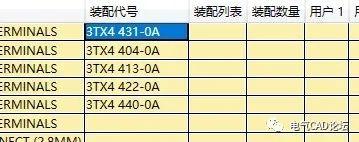

ACE的主/子元件链接是通过两者之间相同的装配代号实现的,我们可以从装配代号下拉列表中选择现有值,或者输入一个新值。使用多个代号链接到多个子装配条目。注:使用分号“;”分隔多个代号。例如:NOBLOCK;NCBLOCK。而输入装配数量则可以确定所包含的数量。

丨教程丨ACE元件数据库编辑步骤

注: 子装配目录条目必须与主目录条目位于同一数据库表中。

在编辑添加完你自己的库后,就可以通过插入元件中的查找来去指定了。

丨教程丨ACE元件数据库编辑步骤

好了, 有关ACE编辑元件库的步骤就介绍到里,大家要是有什么问题欢迎到底部留言吧!
