今天给大家分享的是本人在日常工作中,对铜排设计的一些经验总结,学疏才浅难免会有些不对地方,望指出,共进步,同时也希望能帮助到正在初学道路上的电友们!

由于是晚上抽时间写的,不能一气呵成的写完,所以我分成了6个章节来讲:

1.可选择的设计软件都有哪些?

2.铜排布线的一些设计思路。

3.铜排载流量的选择

4.三维布排时折弯系数及折弯半径的选择

5.铜排展开,铜排加工图纸的表现

6.案例分享

今天晚上写了前2章,就从这里开始吧。

1.可选择的设计软件都有哪些?


在设计软件的选择上要确认是否有钣金设计模块,之所以这样选是因为铜排在做工程图时要展开标注尺寸,从某种程序上讲,铜排也可以当做一种钣金件去设计,当然也有一些专为铜排设计的增加的模块,如EPLAN等,但因我没有实战经验,有经验的朋友可以后台加我交流交流,搞熟了写篇教程什么的。常见带有钣金设计模块的三维软件有:UG、Catia、Pro/Engineer、Inventor、SolidWorks。

我个人偏向于用Inventor,主要因为上(po)手(jie)容易,并且在工程图上导出,可以用AutoCAD完美打开,本来嘛就是同一个公司的产品。

2.铜排布线的一些设计思路。


通常我们选择用铜排布线的目的通常有这么几点:

  • 为了替代电缆连接(节省成本)
  • 汇流/分流母排(连接方便)
  • 美观、整洁(满足业主一切要求)
  • 如果你有不同意见欢迎底部留言

从这三点出发的话,会有不同的设计思路,我们分别讲述:

  1. 为了替代电缆连接(节省成本)

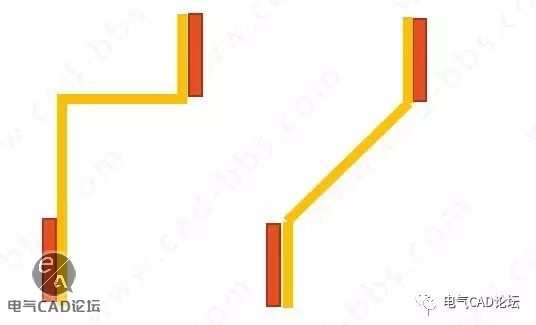

    这时做铜排设计,要在满足电气规范要求外,铜排设计要尽量“短”,只有这样才能比电缆在价格上有优势,铜排我们这里买卖,无论什么规格都论公斤按铜的市场价过磅的,所以在布铜排时,充分利用元件连接点在空间上的位置和最短布线原则,元件与元件距离要短,元件可附带连接排的就带上(如一些熔断器)等,最短布线原则还有下图这种:

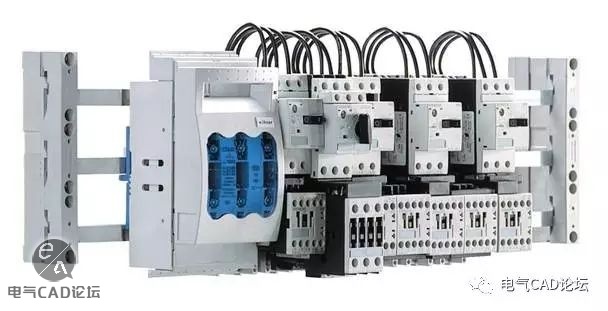

  • 有的元件可以尝试直接安装到另一元件输出排上,这样也能节省一些铜排用量。
  • 汇流/分流母排(连接方便)

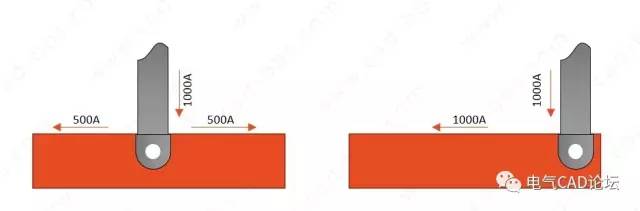

    而汇流/分流排的设计,则要重点考虑接线的方便以及“成本”,第一点如何接线方便,这要在设计初期多考虑下这根母排是安装在底部方便呢,还是顶部、左侧、右侧、平放、侧放方便,情况不同接线的方向也不一致,这就要去多想、多试、多总结,第二点成本上主要就一个技巧,那就是“基尔霍夫电流定律”,炸一听是不是耳熟啊,简单说就是“对于电路中的任一点,在任一时刻,流入节点的电流等于流出该节点的电流,例如做一根汇流/分流排的设计时,总输出或输入端尽量要安装在中间,这样铜排就可节省一半的规格。

  • 猜猜看上面这两个图,哪个方案可以选小一些规格的铜排呢?
  • 美观、整洁(满足业主一切要求)

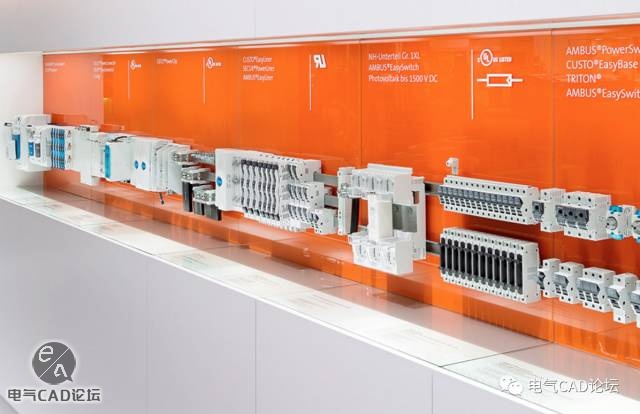

    从美观 、整洁上来设计 ,要讲究横平竖直,而非上面提到的一些“省钱小妙招“了,通常设计这些项目时,成本已不是约束的关键要素了,你可以选择的方案有很多,比如选一些母线系统、软铜排,如威图母线系统、维纳尔母线系统等,母线系统的技术精髓就是母线不打孔挂接,系统全封闭。整个系统的配电等级提高,所用空间减小。解决大电流,多回路的布线连接工艺,是母线系统的强项!





太晚了,今天就先写到这里,明天继续!欢迎大家 分享、关注
