今日给大学推的是美国GM通用的标准图纸,虽然页数不多,但你可以从中学到的有:

一、GM通用公司命名规则

二、EPLAN为GM设计的专用模板

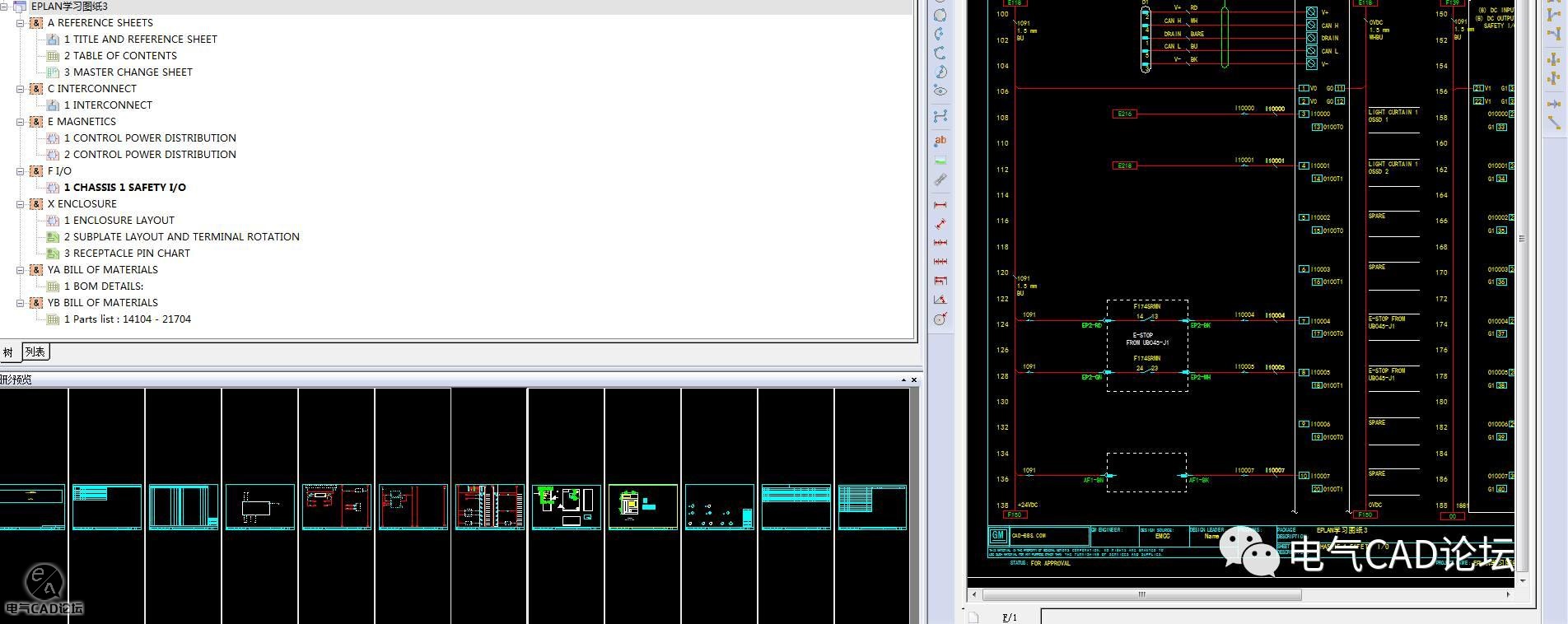

三、GM标准文件结构、命名

四、GM一些标准图块

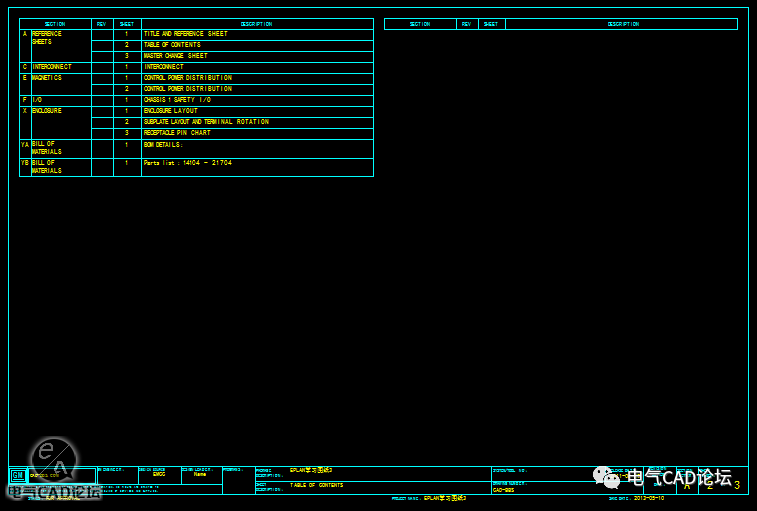

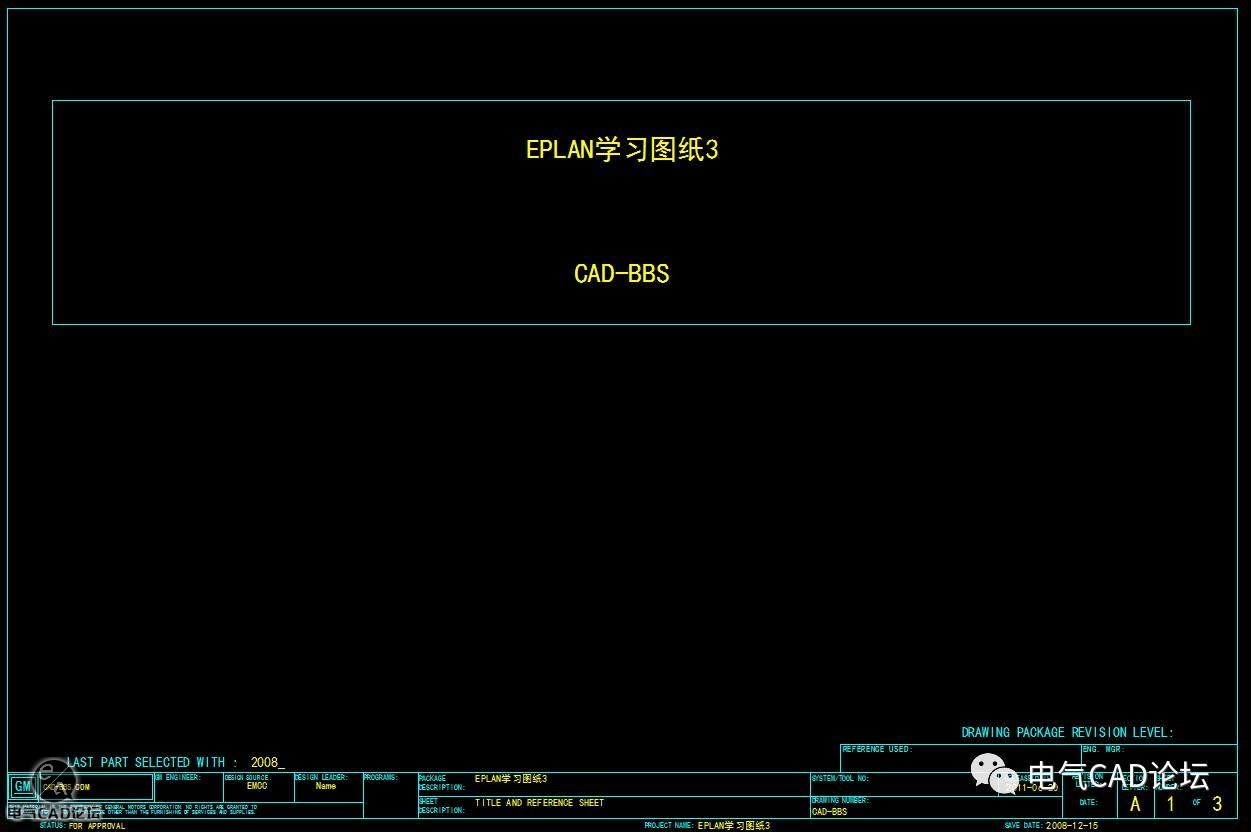

五、GM标准双列标题栏、封面、目录、部件列表、汇总表

六、双击元件属性时特有的“设备标识符”对话框

上述前5条都可以从源文件中通过:工具-主数据-同步当前项目 中得到。

总页数:12页

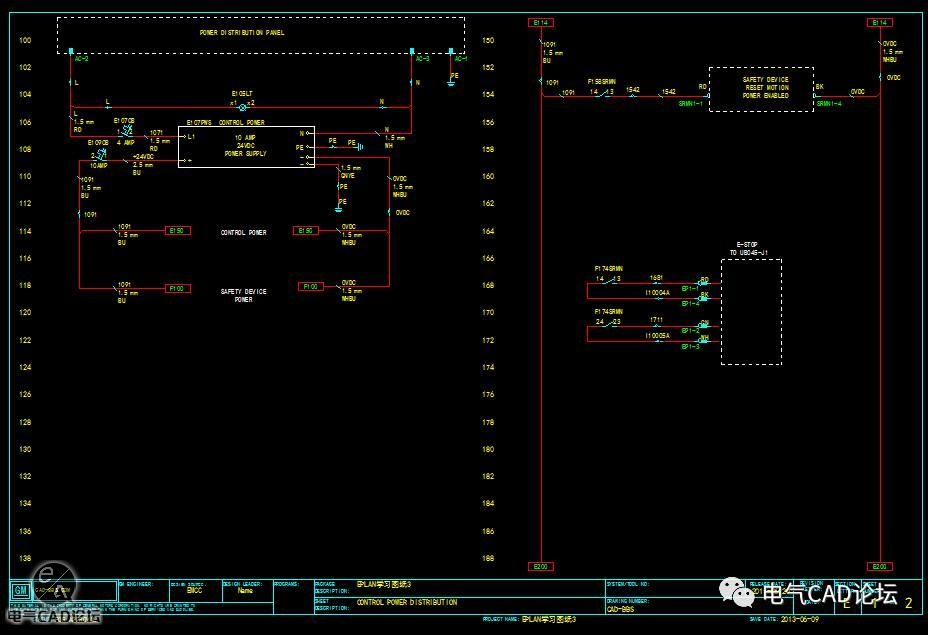

EPLAN学习图纸3

EPLAN学习图纸3

EPLAN学习图纸3

EPLAN学习图纸3

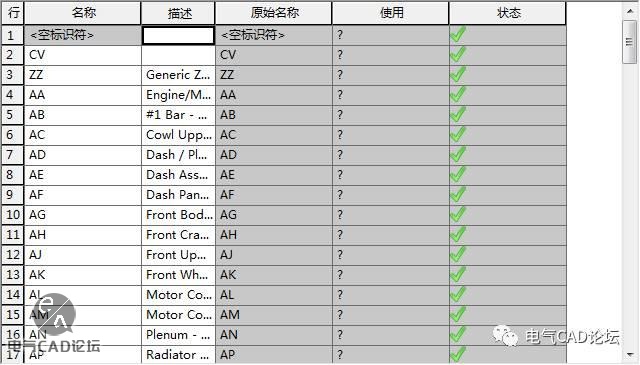

双列式对话框

EPLAN学习图纸3

GM模块特有的设备标识符对话框
