跟我一起学EPLAN Harness proD(二)
编辑丨钻石海
出品丨电气CAD论坛

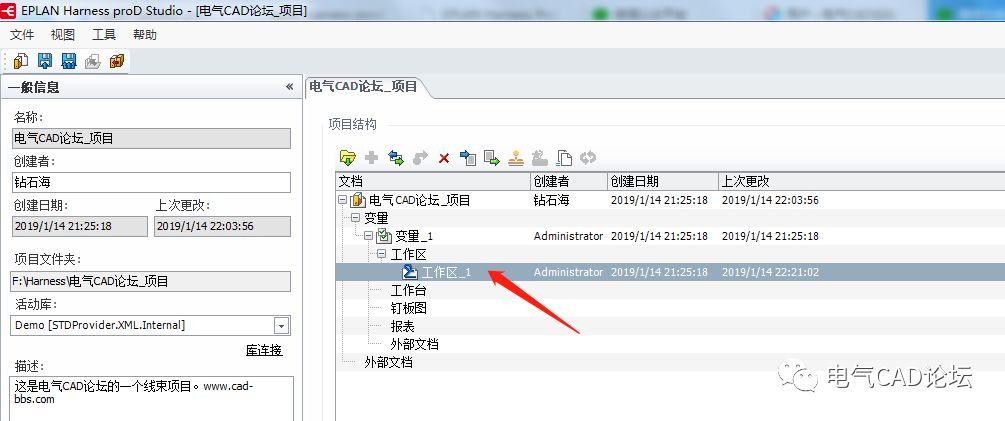

上一节里想必大伙已经装好程序,也会新建项目了吧,今天我们继续唠唠下一步:导入模型,首先打开你的项目,比如双击个:

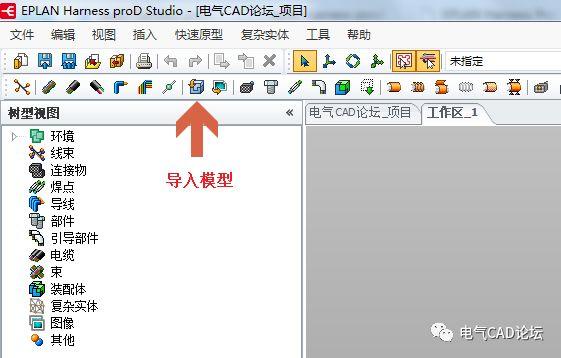

然后导入模型的命令在此:
或者菜单:插入>导入3D模型

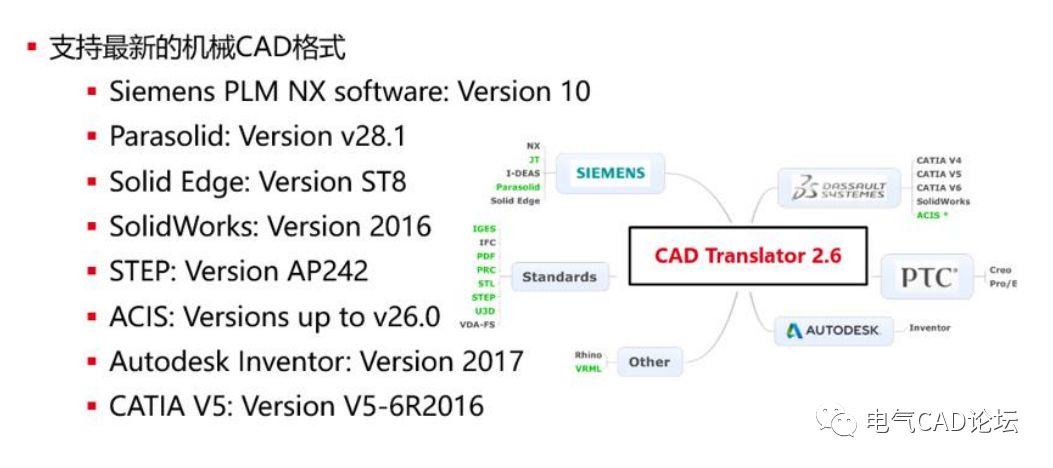

EPLAN Harness proD可识别多种类型的三维模型,建模不是EPLAN的特长,让专业的软件去干专业的事吧。下面是2.6版本所支持的格式:

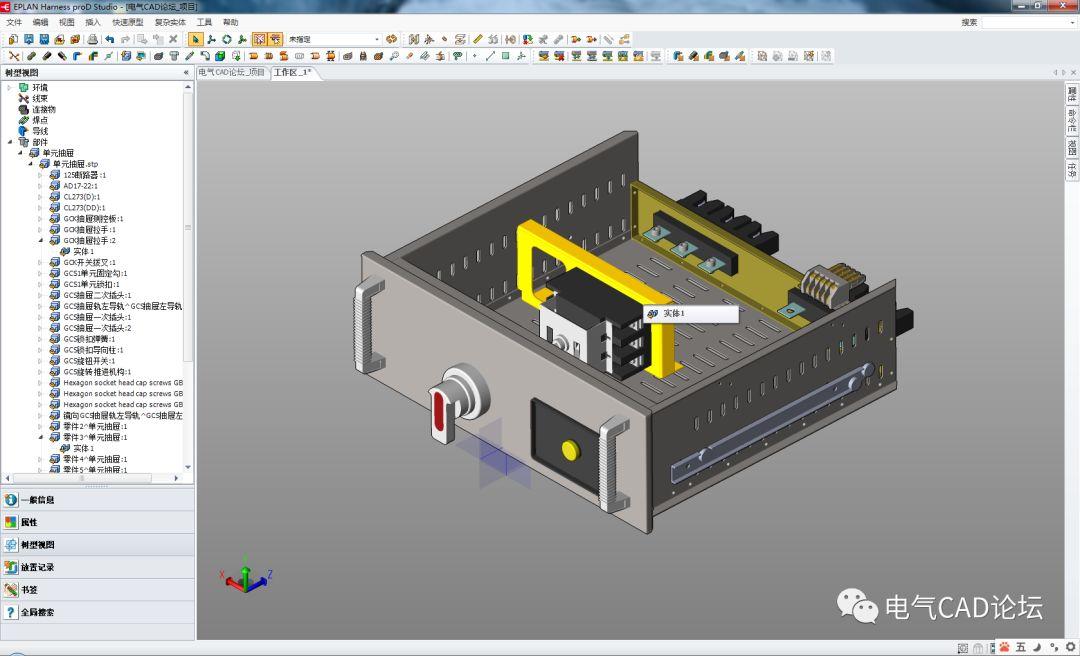

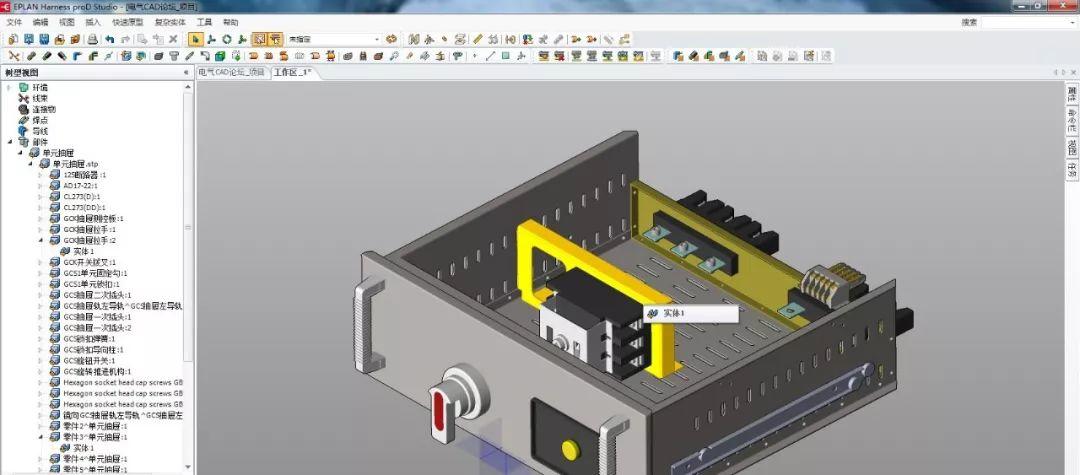

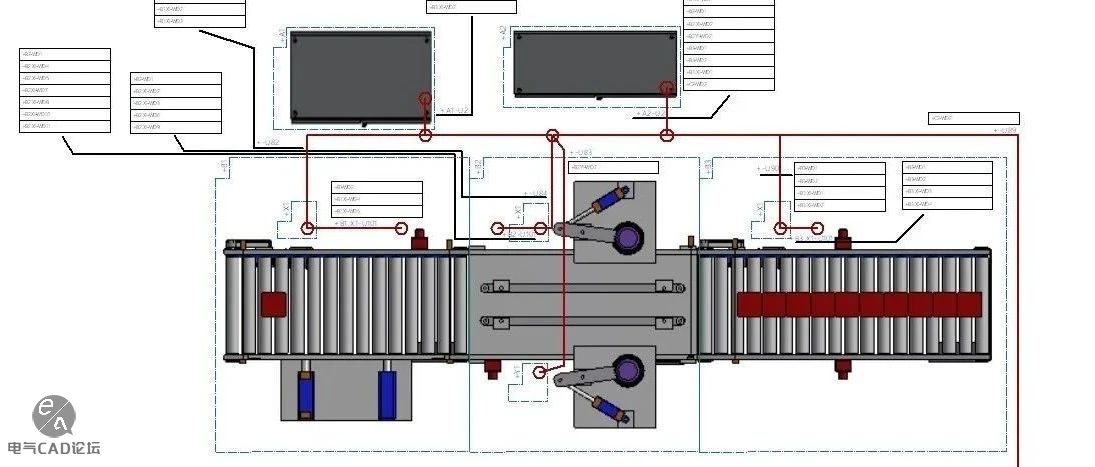

在导入后可以从树型视图下的:部件里去管理或隐藏某个零件,而对标准视图的切换(iso/顶视图/前视图等),可以点击视图选项卡下的各个命令:
问:我们在三维环境下哪些命令最常用了?
答:
平移:shift+鼠标中键
旋转:按住鼠标中键拖动
绕某个模型旋转(最常用):中键按在模型上变黄后拖动即可
缩放:滚轮,前滚缩小,后滚放大
缩放到指定模型:点模型后按Z
隐藏指定模型:点模型后按H
显示隐藏的模型:按S后点模型

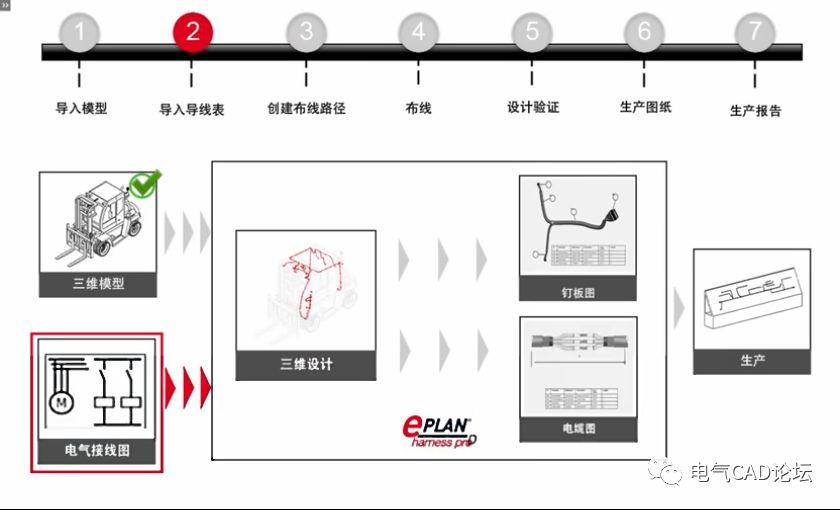

把这几个视图环境下的命令记熟,让你操作起来得心应手,今天就到这里,另外有朋友说导入模型是灰色的,不能用,这个是因为你授权的原因,使用教育版及正版OK的啦,当然会员朋友也可以联系下我,帮你看看。下一节我们在来说说电气接线图的导入。欢迎大家持续关注电气CAD论坛发布的系列课程《我一起学EPLAN Harness proD》!
