常常有人跟我吐槽，说Eplan 3D空间里的操作实在太难用了，不能建模也就算了，没有装配和约束，定位也不容易准确，元件还总是不能放到自己心仪的位置。
我个人的观点是Eplan Pro panel的功能重点是“应用”，而不是“创造”。你觉得定位不便，主要还是由于在其它三维软件里操作惯了的缘故，其实你想想，咱装配进来的模型跟电气数据都是现成的，我们只要善用一些基础的定位和捕捉，一样能实现精确定位的。
在展开三维定位之前，我们有必要再次深入了解一遍Eplan里的2D图形系统。在EPLAN中，图形系统是一直默默伴随我们整个设计，界面左下角的图形坐标，还有人记得么？
大家可以去看一下自己的坐标，找一找自己图框的原点在什么地方？
在选项菜单中，有四个有关图形坐标的功能，掌握好这四种技能，就能大大的改善我们画图的精确度，实现毫米级的精度。
增量（快捷键：S）
输入坐标（快捷键：P）
输入相对坐标（快捷键：Shift+R）
移动基点（快捷键：O）
它提醒我们可以更换自己的零点，通过采用合理的零点，我们就能很准确和方便的做出定位。
一、键盘+增量模式的配合
增量（快捷键：S）分为两种：基于图形坐标和基于栅格。
默认情况下，当“使用图形坐标”没有被勾选时，是基于栅格的增量，我们后续所有的移动，都是基于栅格的倍数。比如在“栅格C = 4mm”之下，我们选择了增量X：10 Y：1，就表示每一次移动时图形会被在X轴方向移动10个栅格，相当于移动40mm。

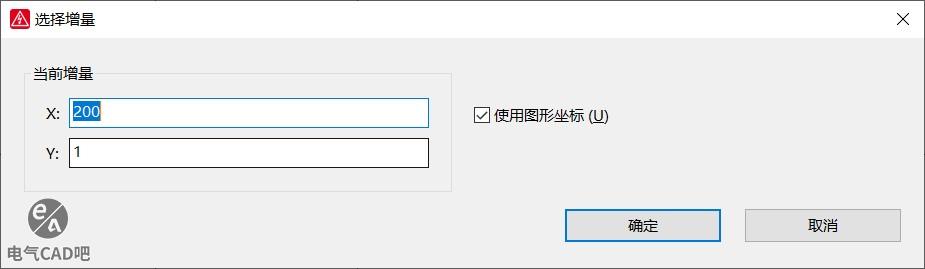

在选中移动的目标后，按下键盘的“S”键，出现下面的对话框，设置增量为10.
按下确定之后，就不要移动鼠标了，这时使用键盘上的“右箭头”，按1次，移动10个栅格，按2次，移动20个栅格。那要是输入25呢？
二、移动基点+输入坐标
适合精确绘制相对位置时使用，例如我们想相对于一个矩形左下角为基准点，在矩形中（20,20）的位置开始插入一条直线，线的终点在相对起点（50,50）处。这时就可先移动基点到左下角，然后在操作。操作如下：
三、设计模式下的捕捉参考
在设计模式下，无论是2D还是3D环境，在移动或复制时，都需要先选择源参考点，再选择目标参考点，然后才执行操作，这样我们就可以利用这个特性，将图形移动到可捕捉的任何位置上，例如下图，我们想让LOGO精确移动到矩形的中心处：
四、3D中坐标的应用
OK，有了上面的基础思想，我们再应用到3D布局中。我们想在距离安装板的左上角（50,50）的地方，插入一个50高35宽的线槽，线槽长度66mm。
直接打开一个安装板，准备插入一根线槽，会出现上面的图形，此时我们单击键盘的“O”键，重新放置一个坐标原点在左上角。
接下来直接输入起点坐标（50 -50），注意是-50，有方向。
一但坐标被输入后，起点便被固定了，此时我们直接输入线槽的长度66mm，然后按ENTER，确定。
完美定位。怎么样，有了这个基础，门板上的按钮开孔精确定位的问题，是不是也就能迎刃而解了。
