丨教程丨用宏来工作(一)

何为“宏”?

初学EPLAN的朋友第一次见到“宏”时会觉得莫名其妙,何为宏?宏是一种抽象(Abstraction),它根据一系列预定义的规则替换一定的元素的模式(百科)。EPLAN在插入宏时会自动进行这一模式替换,在不同软件中都有相似的应用。使用“宏”去工作,非常适合在下面这些场景中应用:

  • 同一设备需要表现不同图形时
  • 符号库中没有待插入的特殊符号
  • 原理图里某些电路会重复利用时应用
  • 希望将电路的各种状态(数据集)保存,方便插入时自由切换
  • 自动生成原理图页
    这些日常工作中,常见的应用场景都可以用宏来完美解决!下面随我一一道来。
宏的定义?

EPLAN中宏有下面几种类型:

窗口宏(.ema):包括页的范围或位于页的全部对象,但不包括页眉数据。插入时,窗口宏附着在光标上并能自由定位于 X 和 Y 方向。

符号宏(.ems):符号宏是符号库的补充。例如可将多个单个符号或对象归总成一个对象。符号宏和窗口宏的内容没有本质区别,主要是为了区分和方便管理

页宏(.emp):可以将整个页做为宏单独保存,不同变量对应不同的页。

宏项目:宏项目可以方便批量的管理上述三种宏

下面以定义一个窗口宏为例:工作中常用到的场景是为部件添加窗口宏,例如PLC部件,常常需要在不同页类型中表现不同符号图形,常见的有总览页时一种图形、多线原理图时一种或多种、2D安装板布局时又是一种图形。这时你可以先将各符号图形画好,在分别定义成同一名称的不同变量,就可以让这些组合保存进同一宏文件内。操作方法是:框选待生成的图形,右键选择“创建窗口宏”或Ctrl+F5。

丨教程丨用宏来工作(一)

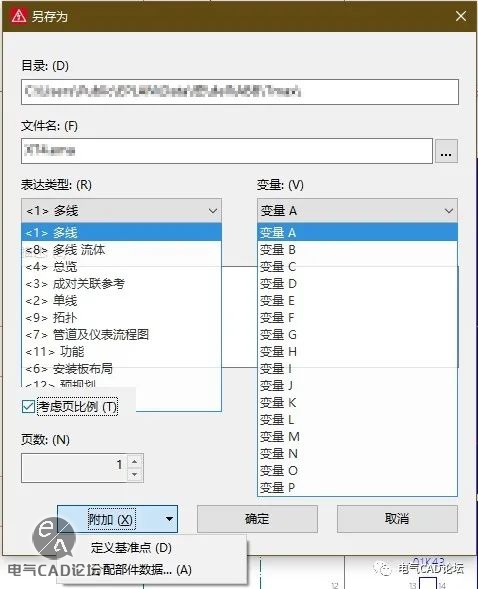

  • 表达类型的选择可以实现不同页类型时自动识别对应的变量
  • 变量共有16个,每个代表一种图形或符号
  • 附加下拉菜单下的“定义基准点”和“分配部件数据”可以设置插入窗口宏时的插入点和自动生成部件数据。
  • 考虑页比例勾选,可以使图形在不同页比例情况下,仍保持原尺寸不变,否则会随比例自动缩放,例如在页比例1:2时的两个图形状态,高度尺寸130在比例变大时仍保持不变:

    丨教程丨用宏来工作(一)

    但如果通过设置:2D安装板布局内的设置接收”部件主数据的宏和尺寸“,则无论是否勾选考虑页比例,都会按部件管理内技术数据下的尺寸缩放。

    丨教程丨用宏来工作(一)

    注:通过2D安装板布局导航器上右键-设置打开

最后保存到目录后便可以通过右键菜单:插入窗口宏(快捷键M或Ctrl+Insert)来使用了,插入时按键盘TAB键实现切换不同变量的图形。

如果想通过以拖拽设备的形式绘图,如何自动显示窗口宏/符号宏呢?我们只需将刚才保存的宏,在部件的技术数据下宏内指定,就可以啦!

丨教程丨用宏来工作(一)

注:安装数据下的图形宏指定也可以,但通常用来指定3D宏文件
以上定义方法可以帮助我们实现一些图形类的宏定义,但宏的应用远不如此,当你插入某个元件或电路,想根据自定义的不同的额定值或功能切换数据时,也可以用宏去实现,这些就要利用到与宏相关的其它功能:宏边框、宏值集占位符,欢迎大家持续关注电气CAD论坛发布的教程:用宏来工作(二),我们下节见。
