EPLAN导航器中的图标含义
编辑丨钻石海
出品丨电气CAD论坛
-
逻辑页用来生成自动连接线和设备数据报表 -
图形页则用来显示数据和绘制基本图形，而非原理图

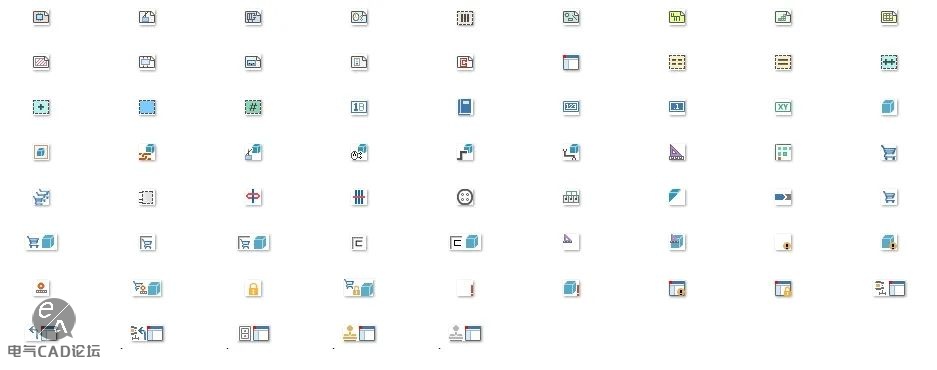

| 图标 | 含义 | 逻辑页 | 自动连接 |
 |
多线原理图页 | x | x |
|
|
单线原理图页 | x | x |
|
|
流体工程的原理图页 | x | x |
|
|
管道及仪表流程图的页 | x | x |
|
|
对象标识符已确认用于其构建的页面 | x | x |
|
|
图形页（”图形”页类型） | – | – |
|
|
安装板布局页或总览页 | x | – |
 |
拓扑页 | x | x |
|
|
预规划页 | x | – |
|
|
自动生成页（所有报表：总览、列表和图） | – | – |
|
|
带有不确定“外部文档”的页。如果已在计算机上安装了程序,则将显示所属的图标,否则为此处显示的”中性”图标。 | – | – |
|
|
已打开的符号 | – | – |
|
|
已打开的图框 | – | – |
|
|
已打开的表格 | – | – |
|
|
已打开的轮廓 / 已打开的构架 | – | – |
| 图标 | 含义 |
 |
已标识的项目层。只有打开了多个项目时，才显示图标。 |
|
|
项目结构层（功能分配的前缀视图、高层代号、安装地点、位置代号、高层代号数、用户自定义的结构） |
 |
前缀 |
|
|
前缀/标识字母 |
|
|
计数器 |
|
|
子计数器 |
|
|
设备 |
|
|
功能，”多线”表达类型 |
|
|
功能，”总览”表达类型 |
|
|
功能，”成对关联参考”表达类型 |
|
|
功能，”单线”表达类型 |
|
|
功能，”管道及仪表流程图”表达类型 |
 |
功能，”功能”表达类型 |
 |
功能，”3D 安装布局”表达类型 |
|
|
功能模板 |
|
|
部件放置 |
|
|
部件 |
|
|
部件组部件 |
|
|
黑盒, PLC 盒子 |
|
|
屏蔽 |
|
|
电缆定义 |
|
|
插头定义 |
 |
端子排定义 |
 |
分散式端子 |
 |
绝缘线缆端部 |
多个不同类型的图标可结合使用
例如下表中相结合使用的主要图标：
| 图标 | 含义 |
 |
已放置的主功能（例如 放置的多线主功能） |
 |
未放置的主功能（例如 未放置的多线主功能） |
 |
未放置的功能 / 未放置的对象（例如 未放置的多线功能） |
 |
重叠的功能（例如 重叠的多线功能） |
 |
功能安全状态（例如 多线功能安全状态） |
 |
带有设备保护的功能 / 结构段（例如 带有设备保护的多线主功能） |
 |
带有修改保护的功能 / 结构段（例如 带有修改保护的多线主功能） |
 |
错误的功能或错误的对象（例如 错误的多线功能）。
如果功能/对象中包含不一致或不完整的数据，则在完成项目数据检查后将显示此图标。 |
项目的文件扩展名和图标：
| 图标 | 文件类型 | 含义 | 扩展名 |
 |
EPLAN 项目 | 能打开并编辑的标准 EPLAN 项目。在多用户操作状态下工作时,一个由此打开的项目可以同时由多个用户进行编辑。 | *.elk |
 |
独占打开的 EPLAN 项目 | 已独占打开的 EPLAN 项目。仅允许您对此项目进行编辑。在多用户操作状态下工作时,其他用户无法访问由此打开的项目。 | *.elk |
 |
写保护的 EPLAN 项目 | 已写保护打开的 EPLAN 项目。可查看此项目，但无法对其进行编辑。当您在多用户操作状态下工作时，其他用户可以对此项目进行编辑。 | *.elk |
 |
压缩成包的 EPLAN 项目 | 已打包的项目。项目无法打开。图标仅显示在项目管理中。 生成通过：项目 > 打包。从 *.elk项目中生成一个*.elp项目。 |
*.elp |
 |
归档的 EPLAN 项目 | 已锁定导出的的用于外部编辑的项目。可在 EPLAN 中打开写保护的项目，但不修改或删除。 生成通过：项目 > 备份 > 项目 > 方法“锁定文件供外部编辑”。在相同目录中从 *.elk项目中生成 *.els项目。另外在选择的备份目录中生成 *.zw1备份文件。 |
*.els |
| — | EPLAN 数据备份：项目 | 1) 已锁定导出的 EPLAN 项目的备份文件 2) 已归档的 EPLAN 项目的备份文件 3) 已另外保存的项目的备份文件。生成通过：项目 > 备份 > 项目 > 方法“另存为”。*.elk项目保持相同目录不变。另外在选择的备份目录中生成 *.zw1备份文件。 |
*.zw1 |
 |
锁定导出并压缩成包的 EPLAN 项目 | 锁定导出并压缩成包的项目。此项目在能写保护打开前必须先解包。图标仅显示在项目管理中。 生成通过：项目 > 备份 > 项目 > 方法“锁定文件供外部编辑”。在项目管理中通过弹出菜单 > 打包将已锁定导出的项目打包。从 *.elk项目中生成一个*.els项目。从 *.els项目中生成一个*.elx项目。 |
*.elx |
 |
存档的 EPLAN 项目 | 项目无法打开。图标仅显示在项目管理中。 通过：项目 > 备份 > 项目 > 方法“归档”生成。在相同目录中从 *.elk项目中生成 *.ela项目。另外在选择的备份目录中生成 *.zw1备份文件。 |
*.ela |
 |
已完成的 EPLAN 项目 | 已完成的项目。可在 EPLAN 中打开写保护的项目，但不修改或删除。 生成通过：工具 > 修订管理 > 完成项目。从 *.elk项目中生成一个*.elr项目。 |
*.elr |
 |
EPLAN 参考项目 | 参考项目。可在 EPLAN 中打开写保护的项目，但不修改或删除。 生成通过：工具 > 修订管理 > 项目的属性比较 > 生成参考项目。*.elk项目保持不变。另外将项目的副本生成为已关闭的 *.elr项目。 |
REV*.elr |
 |
EPLAN 修订项目 | 带有修订信息跟踪的项目。可打开并编辑此项目。 生成通过：工具 > 修订管理 > 修订信息跟踪 > 生成修订。从 *.elk项目中生成一个*.ell项目。 |
*.ell |
