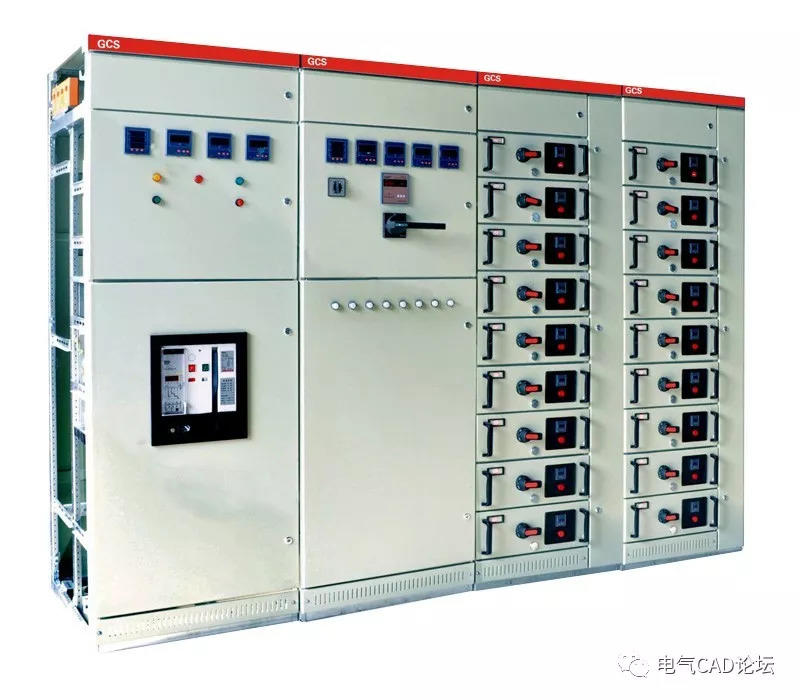

电气CAD吧 GCS开关柜在电力的配电系统中应用广泛，通常作为三相交流频率为50(60)Hz、额定工作电压为380V(400)V、(600)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

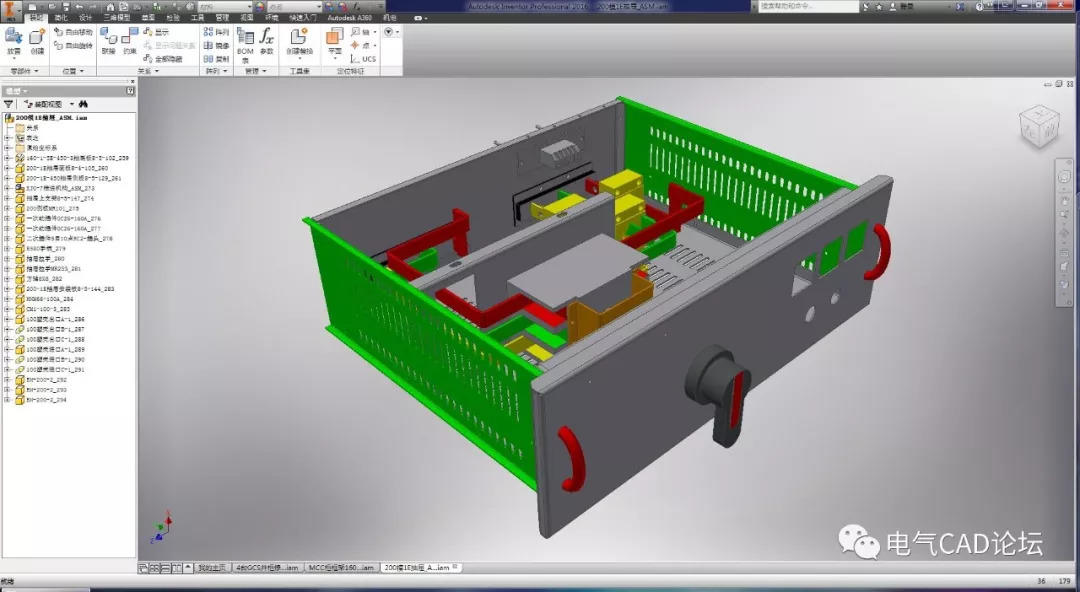

GCS采用的抽屉式结构，在开关坏了时，直接换抽屉，可以不停电更换。柜体采用通用柜的形式，构架用8MF冷变型钢局部焊接组装而成，主构架上安装模数孔为20毫米。
装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。
以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。装置接三相五线制和三相四线制设计，可以方便地选用PE+N或PEN方式。
电缆可以上下进出。零序电流互感器置于电缆隔室内，使安装维修方便。

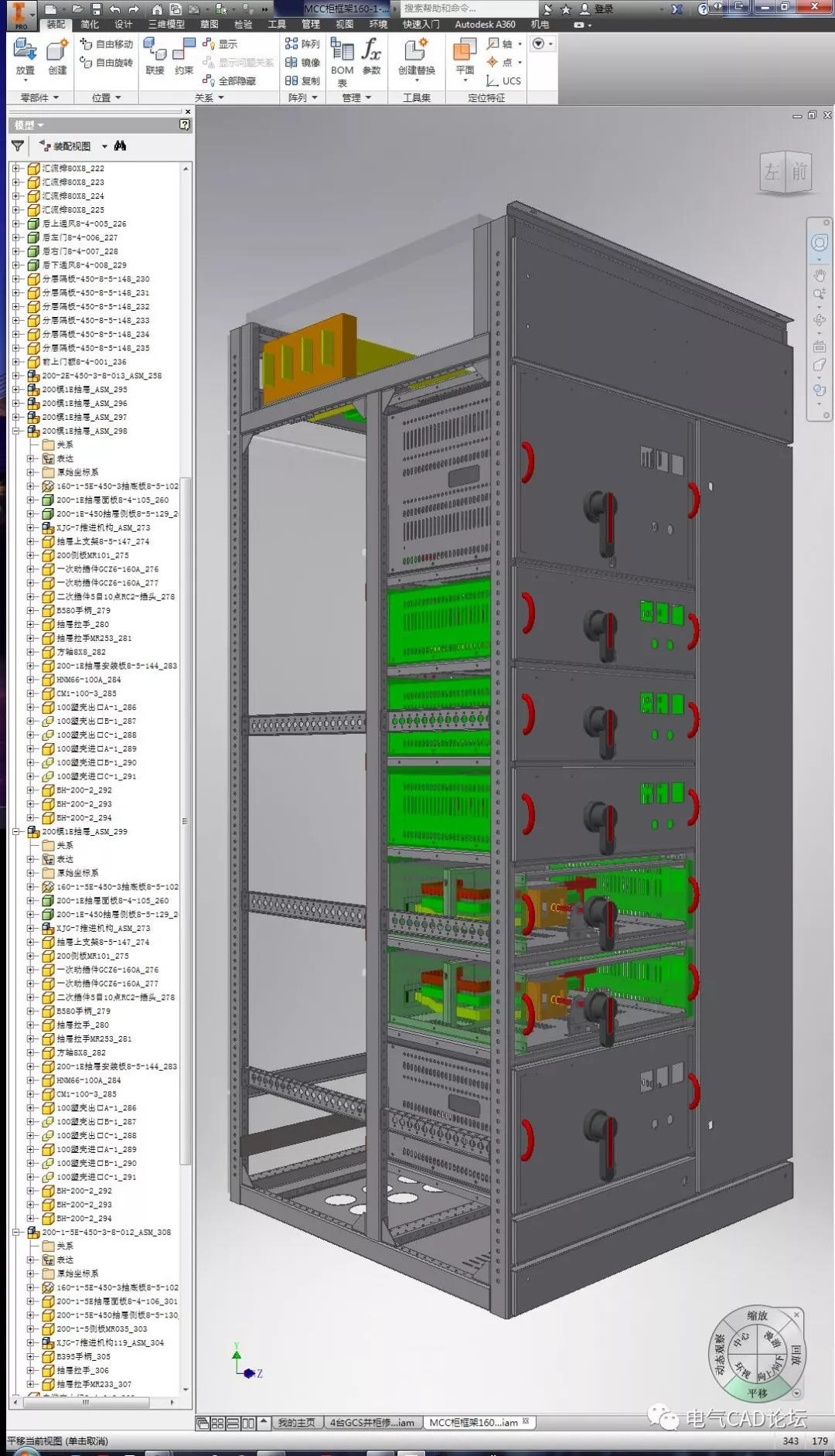

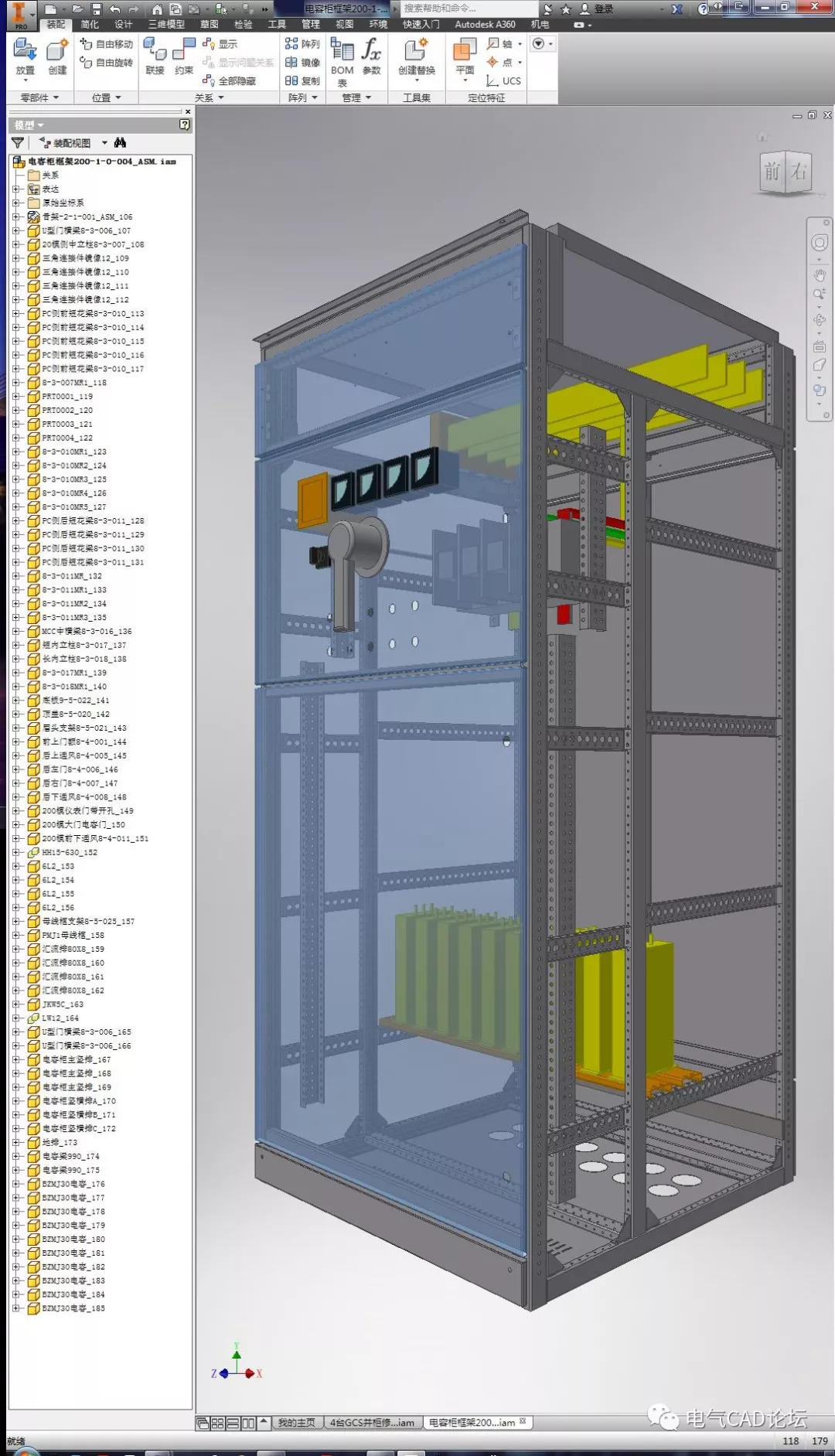

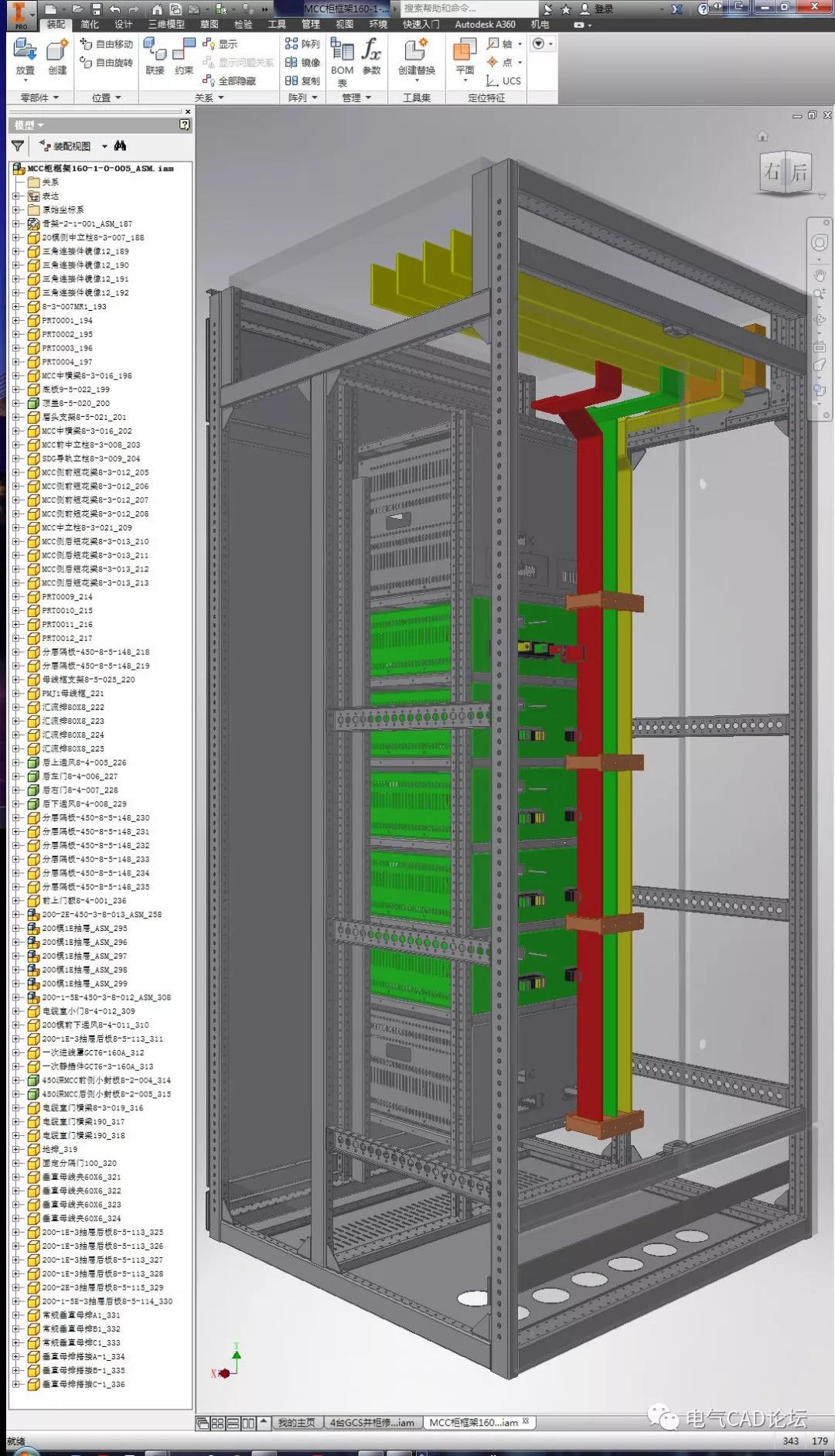

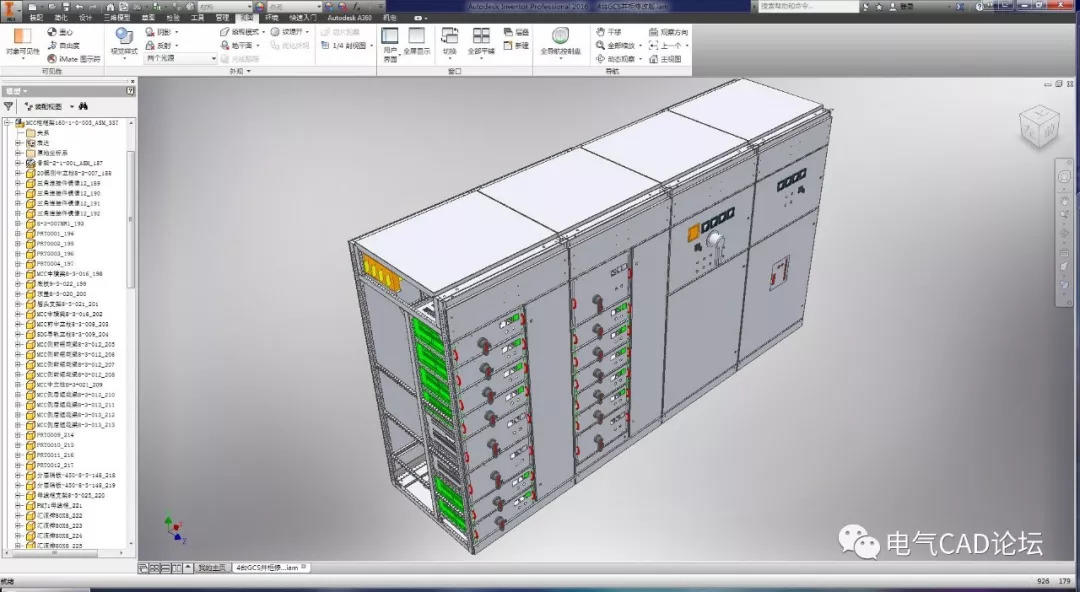

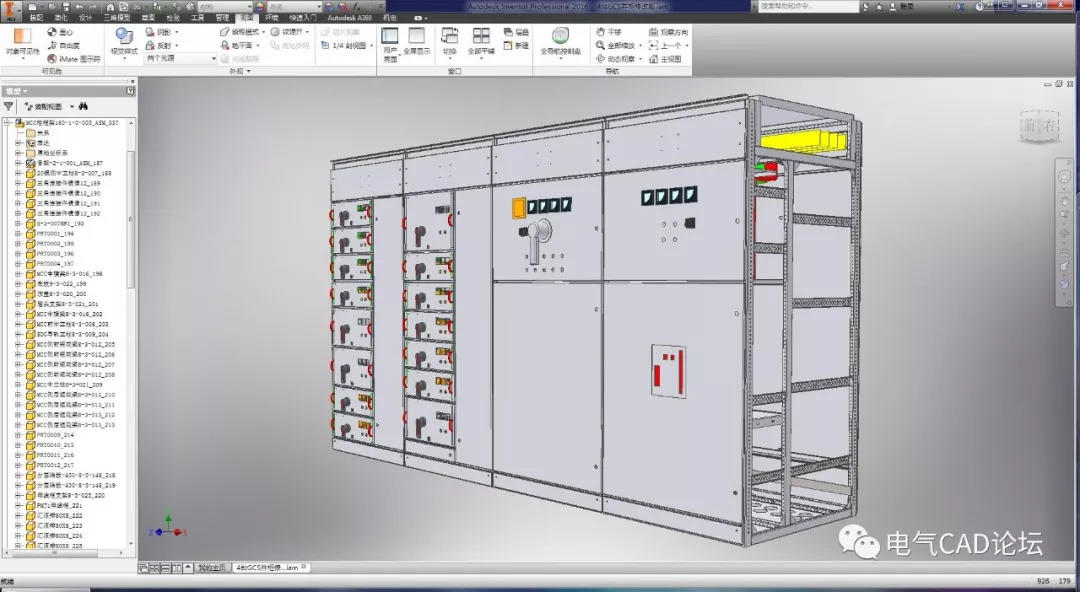

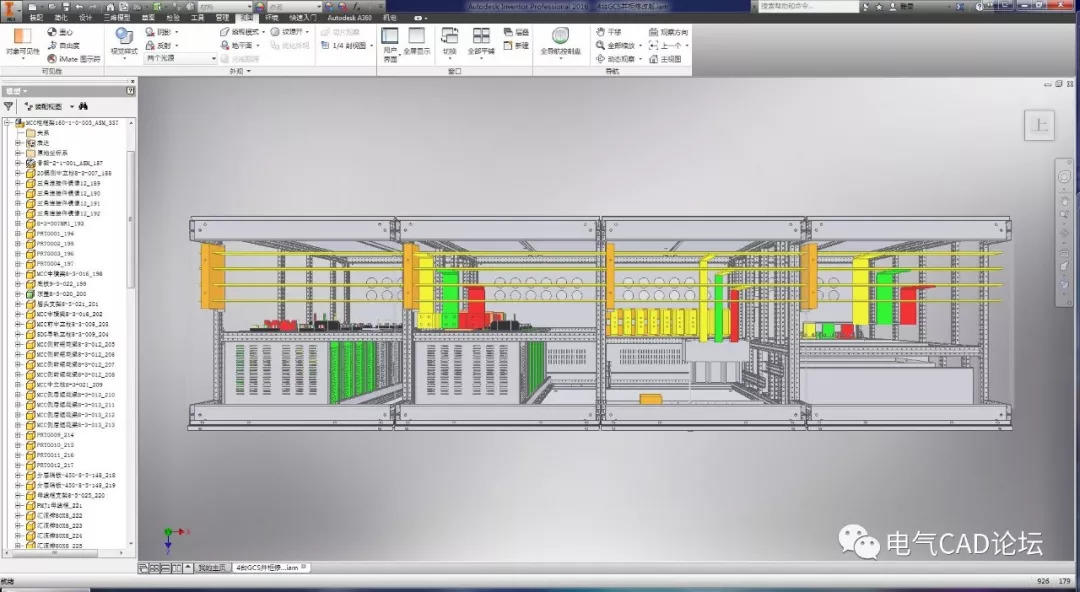

本套GCS三维机柜采用Pro/E建模，为方便会员学习使用，模型已导出为stp格式。
注：本模型暂供论坛会员下载。
