模型
GGD电气控制柜
编辑丨钻石海
出品丨电气CAD论坛
本次分享的是一套完整的GGD类型控制柜,尺寸为1000Wx2000Hx800D,包含有完整的加工图纸、材料清单、三维模型,以及2D展开图,箱柜内部设有电抗器安装支架,对于有电气柜安装布局需求的小伙伴们来说,是份难得的箱柜学习模型。
本次提供SW2015源格式文件,使用solidworks和inventor及其它工业三维建模软件都可打开,如有未安装的小伙伴也可以使用丨软件丨3D格式转换工具 进行转换,有需要的小伙伴可以从PC端登陆电气CAD论坛后下载。

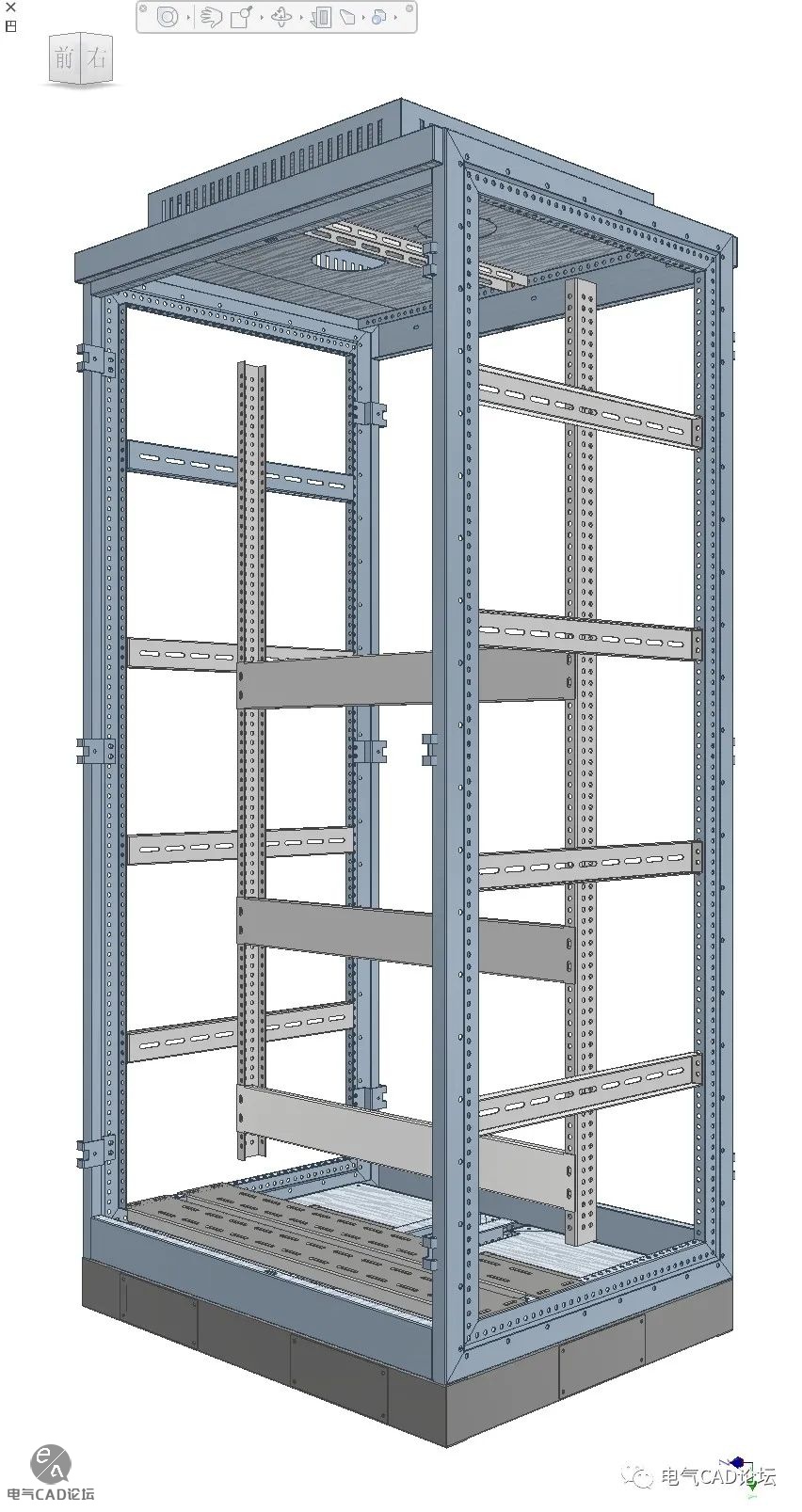

模型部分截图如下:
需要小伙伴的可以从PC端登陆电气CAD论坛后下载。http://www.cad-bbs.cn/ggd-4
