丨插件丨让CAD批量插入图纸

大家好,今天给经常使用CAD的小伙伴们安利一款迈大神的CAD插件:iMini迷你工具,虽说这是一款建筑行业常用的工具插件,但里诸多提高效率的工具插件,依然可以辅助各行业的使用,例如下面这种需求:

我们在使用ACE或EPLAN时,导出的dwg文件都是以单页图纸为一个独立文件,有的工程师出于某种目的,想把这些分散文件导入到一个文件内怎么办?

“一张张插入呗~”,小A说。

“要是100张呢?“ ,小B说。

丨插件丨让CAD批量插入图纸

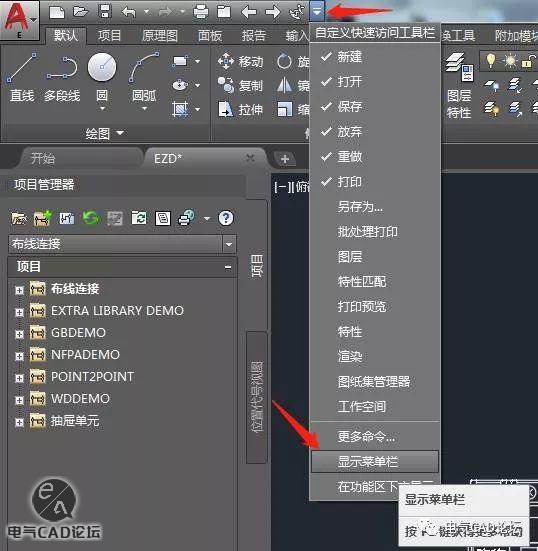

首先安装完iMini后,调出ACE的菜单栏。

丨插件丨让CAD批量插入图纸

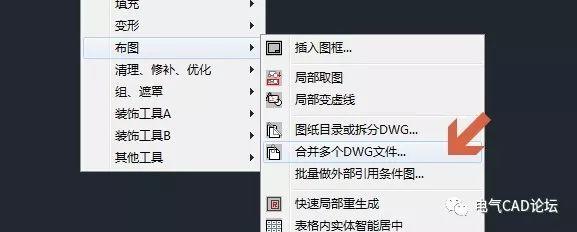

新建个图形文件(很重要!),然后点击菜单:迷你工具>布图>合并多个DWG文件。

丨插件丨让CAD批量插入图纸

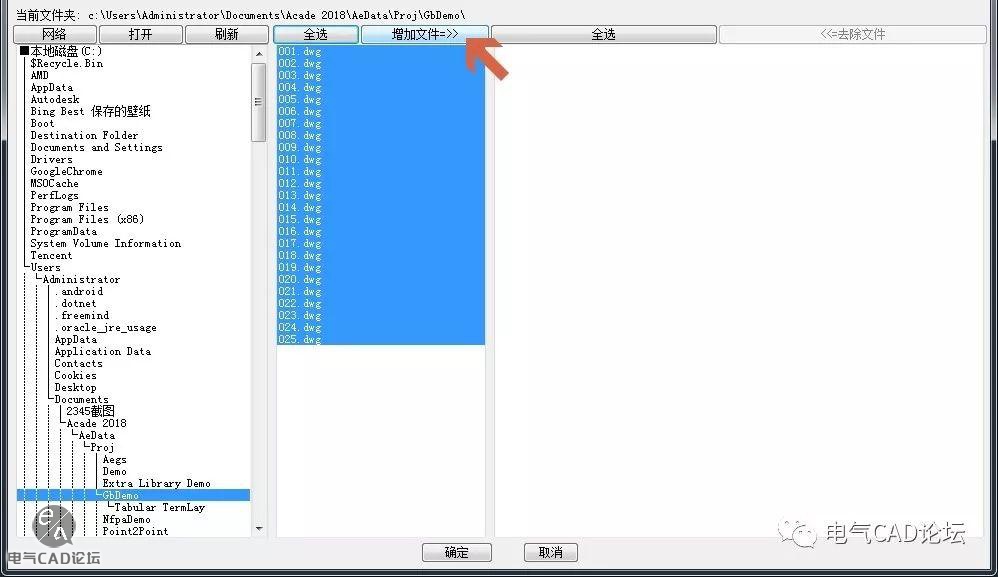

从文件目录中选中导入的文件(注意文件及文件夹名称内不要包含特殊字符,例如=+&等),点击:增加文件=>>

丨插件丨让CAD批量插入图纸

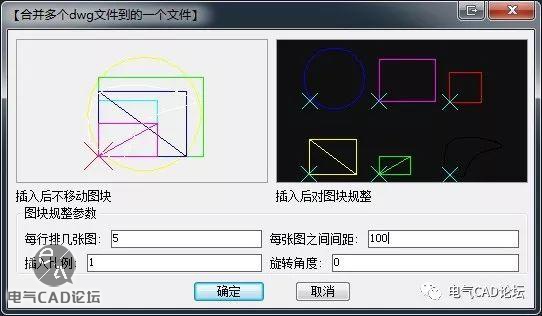

接下来设置图块的排列方式:

丨插件丨让CAD批量插入图纸

然后看下面的提示:合并图层 字形 线形等,非常慢,请耐心等待…..

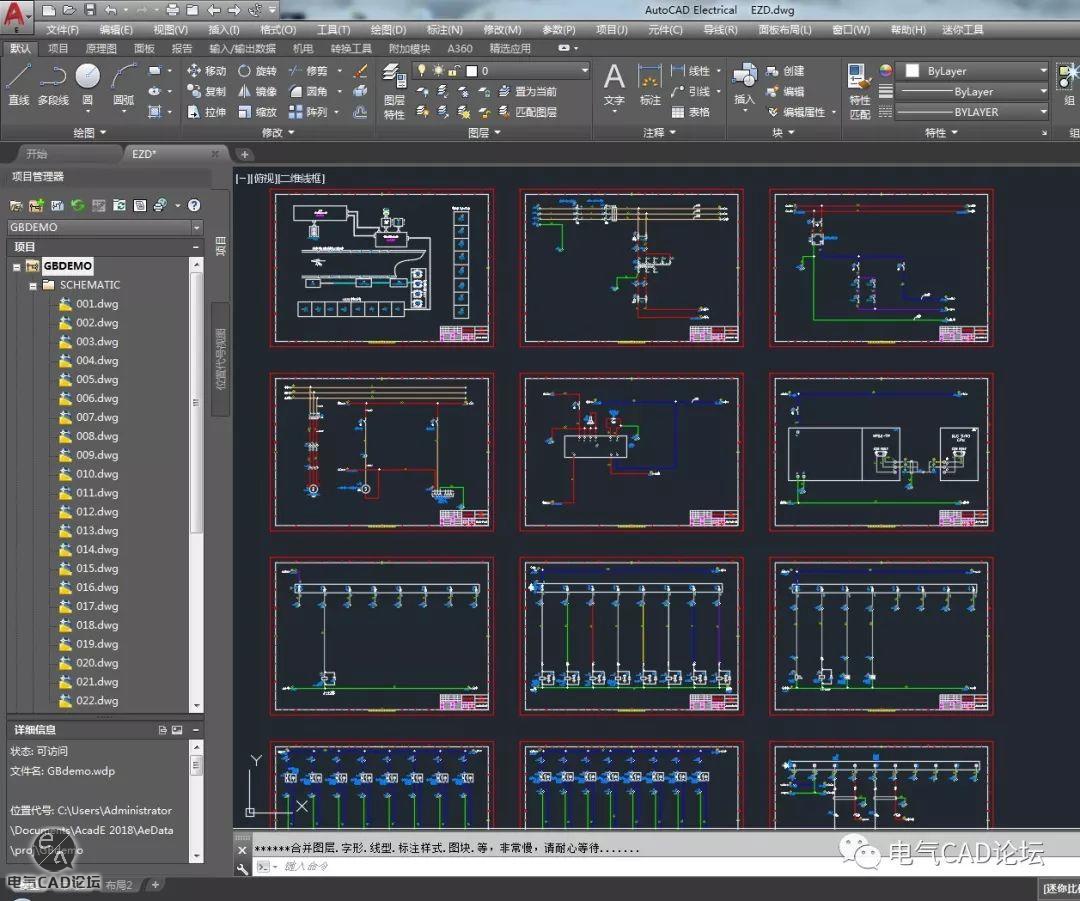

最后duang一下就出现了!

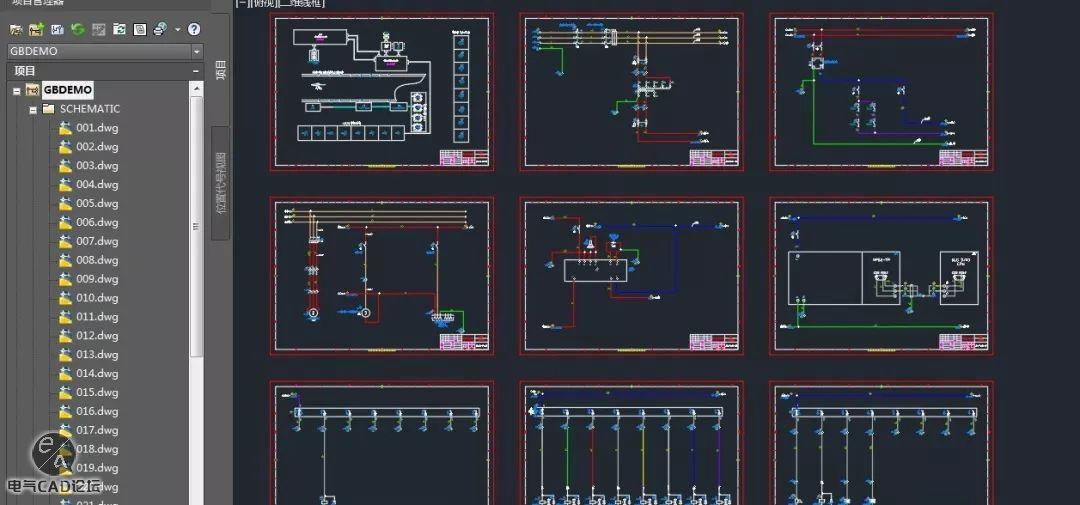

丨插件丨让CAD批量插入图纸

最后我就问你:
OK不OK?good不good??beautiful不beautiful?哈拉少不哈拉少
牛不牛逼?

丨插件丨让CAD批量插入图纸
