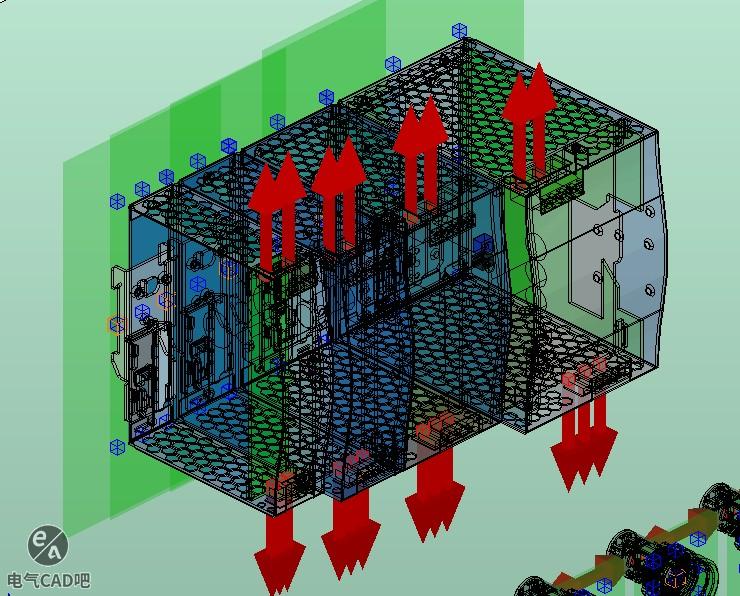

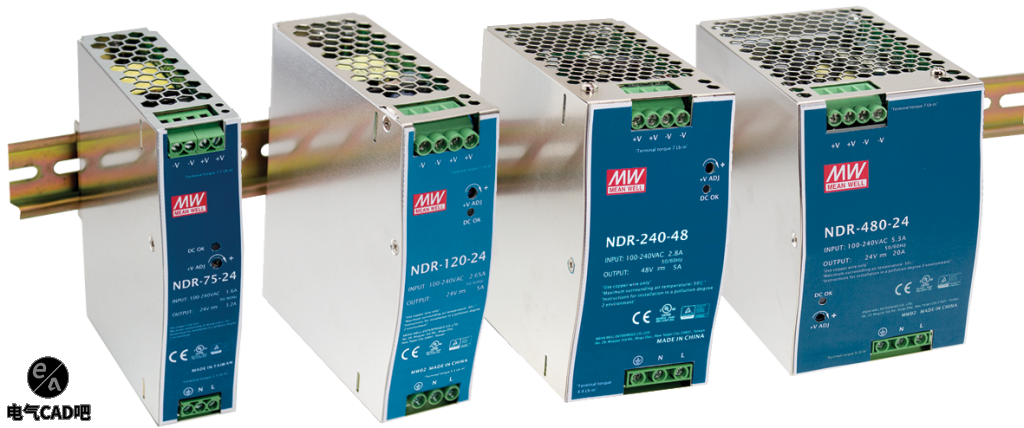

今日发布明纬NDR系列导轨电源部件库,只包含了常用的24V系列,适合安装在TS-35/7.5或TS-35/15的轨道上,本体被设计为32毫米宽度节约空间,整个系列都采用从90Vac到264Vac全范围交流输入,并均符合EN61000-3-2标准。金属外壳设计,便于提高散热消耗,工作效率达89%,在空气循环条件下整个系列能工作在-20°C到70°C环境温度中,它具备恒流模式过载保护功能,适合各种各样的电感性或电容性负载应用,有需要的小伙伴们可PC登陆电气CAD论坛后下载。
下载地址: http://www.cad-bbs.cn/ndr
部件库格式包含:

  1. EDZ丨EPLAN部件
  2. XML丨EPLAN部件

各软件包含数据有:

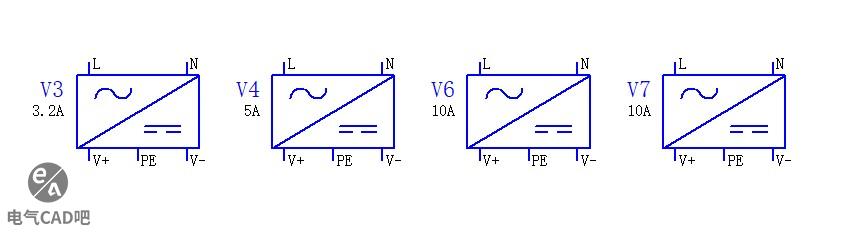

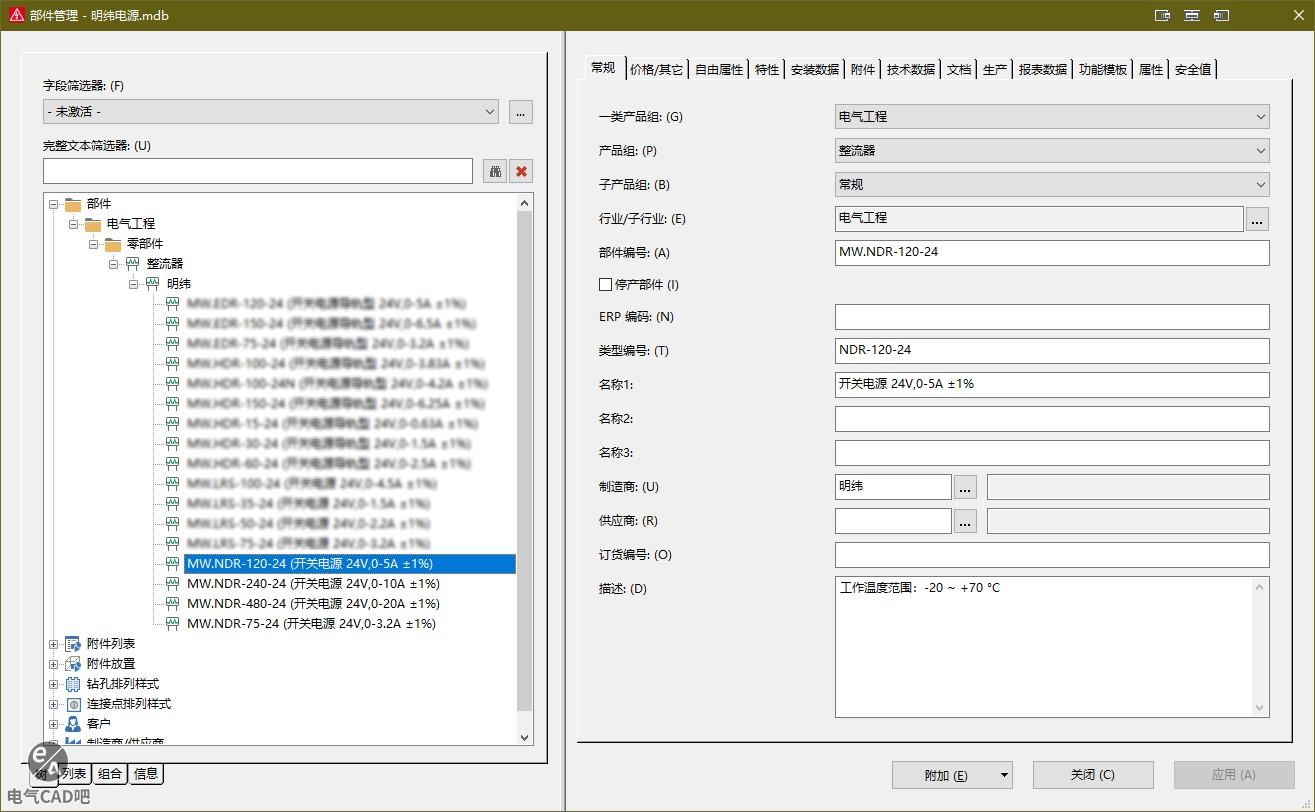

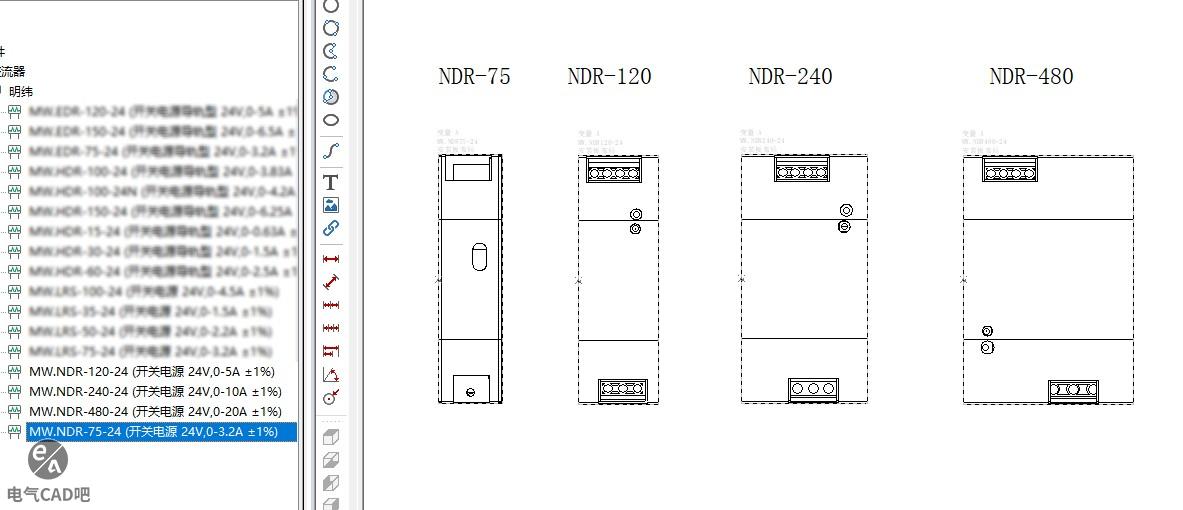

  • EPLAN部件信息包含有:部件编号、名称、功能模板、外形尺寸、2D/3D宏、文档、图片等。
  • EDS等级:
  • EDZ文件尺寸:4.27 MB

导入时间约<5S

  • 部件数量共计:4
