工作中有时候PNP、NPN选择时容易搞混，今天特意把这些资料收集整理了一下做分享，大家可以收藏起来以备将来使用。
一:引言
PLC的数字量输入接口为了提高抗干扰能力，都采用光电耦合器来隔离输入信号与内部处理电路的传输。目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。
二：输入电路的形式
1、输入类型的分类
PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。
2、术语的解释
SINK漏型
为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型
为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
国内对这两种方式的说法有各种表达：
1）、根据TI的定义，sink Current 为拉电流，source Current为 灌电流，
2）、由按接口的单端共点的极性，共正极与共负极。这样的表述比较容易分清楚。
3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。
4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。
5）、SINK为传感器的低电平有效，SOURCE为传感器的高电平有效（按传感器的输出状态的表述）。
三、按电源配置类型
3.1、直流输入电路
3.2、交流输入电路

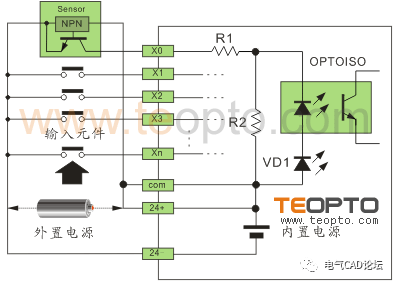

3.3、SINK（sink Current 拉电流）输入方式
3.4、SRCE（source Current 灌电流）输入方式
3.5、SINK/SRCE可切换输入方式
S/S端子与COM端不同的是,COM是与内部电源正极或负极固定相连，S/S端子是非固定相连的，根据需要才与内部电源或外部电源的正极或者负极相连。
单端共点SRCE输入接线（内部共点端子S/S→24V-，外部共线→24V+）。
3.6、超高速双端输入电路
双输入端双线驱动方式（Line-Drive）。
5VDC的单端SINK或者SRCE接法。
24VDC的单端SINK或者SRCE接法。
注：24VDC供电的传感器,在输入回路上需要串联限流电阻，R1为10Ω，R2为2KΩ，不串联限流电阻，将烧毁接口回路，限流电阻取值2.7KΩ。
四：外部输入元件
1：无源干接点（按钮开关、行程开关、舌簧磁性开关、继电器触点等）
无源干接点比较简单，接线容易。不存在电源的极性，压降等因素。
2：有源两线制传感器（接近开关、有源舌簧磁性开关）
有源两线接近开关分直流与交流，此传感器的特点就是两根线，传器输出端导通后，为了保证电路正常工作需要一个保持电压来维持电路工作，通常在3.5-5V的压降，静态泄露电流要小于1mA，这个指标很重要；如果过大，在接近开关没检测信号时，就使PLC的输入端的光电耦合器导通。
直流两线制接近开关分二极管极性保护与桥整流极性保护，前者在接PLC时需要注意极性，后者就不需要注意极性。有源舌簧磁性开关主要用在汽缸上做位置检测，由于需要信号指示，内部有双向二极管回路，因此也不需要注意极性；交流两线制接近开关就不需要注意极性。
单端共点SINK输入接线（内部共点端子COM→24V+，外部共线→24V-）
单端共点SRCE输入接线（内部共点端子COM→24V-，外部共线→24V+）。
3.有源三线传感器（电感接近开关、电容接近开关、霍尔接近开关、光电开关等）
NPN型当传感器有检测信号VT导通，输出端OUT的电流流向负极，输出端OUT电位接近负极，通常说的高电平翻转成低电平。
PNP型当传感器有检测信号VT导通，正极的电流流向输出端OUT,输出端OUT电位接近正极，通常说的低电平翻转成高电平。
单端共点SINK输入接线（内部共点端子COM→24V+，外部共线→24V-）
单端共点SRCE输入接线（内部共点端子COM→24V-，外部共线→24V+）
