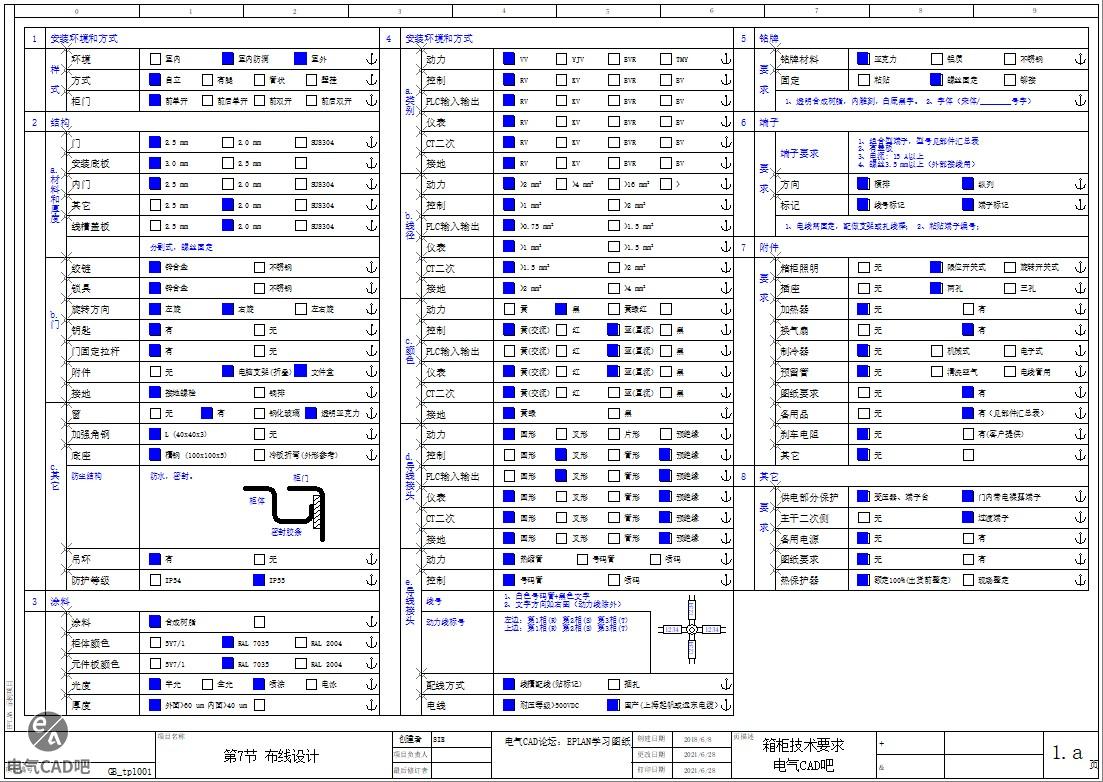

前几日在夸夸群里正跟群友们欢快的讨(chui)论(niu)问(bi)题,忽有一人抛出张图来,求问如何制作?并赢得掌声无数!仔细瞅瞅原来是张箱柜的技术配置清单,细节丰富,内容全面,对一些箱柜外包企业来说,真可谓即方便又快捷!下面我们就来看看如何制作这张表。
首先最简单的方法就是以静态图形的方式去绘制,选项框里的实心可以利用矩形内填充颜色实现,切换选项时可以利用格式刷来相互复制格式。

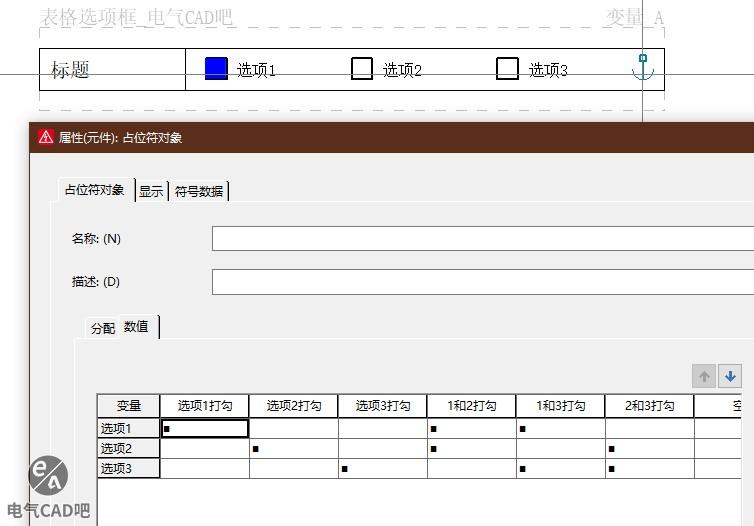

当然不是,下面介绍高级版,我们给它搞成半自动的,首先我们按不同选项框数量,先做三个不同变量的宏来,宏里的元素分别是:结构盒和文字,利用结构盒里的增补说明来当做录入各选项值,文字用来当作实心框。
电脑浏览器登陆电气CAD吧,本页右上角下载此页宏,直接通过菜单:页>页宏>插入 就能使用。
http://www.cad-bbs.cn/panel-macro (需浏览器打开)
PS:为了有更好的打印效果,建议执行菜单:选项>图层,取消以下两项的打印项。
是不是灰常简单?
