电气CAD吧 大家好，这篇文章的资料、图片均来自“中国励磁专业网站论坛”的一篇帖子，作者是chenxm，现在论坛不知什么原因已经关闭了，不过幸好我在2009年看到时，便已经备份到电脑当中了，现在翻看起来，西门子THYRIPOL励磁系统的工艺水平仍值得我们现在去学习！
西门子励磁的特点就是功率柜的设计很好，体积小、检修更换方便，灰尘少，可靠性高。整个励磁系统，功率柜是根本是基础，调节器体现先进技术，灭磁是安全保证，下面我们就来一起看看其工艺细节，图片约45张，注意流量！

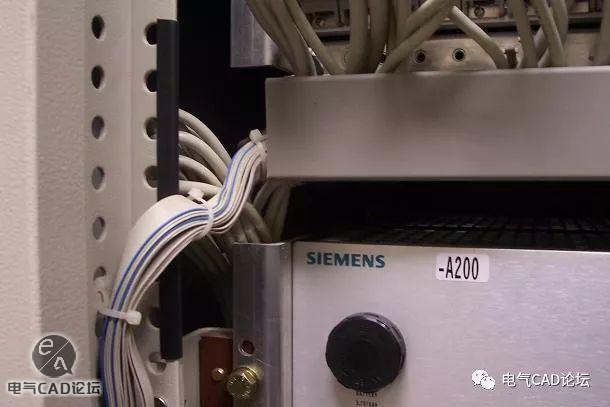

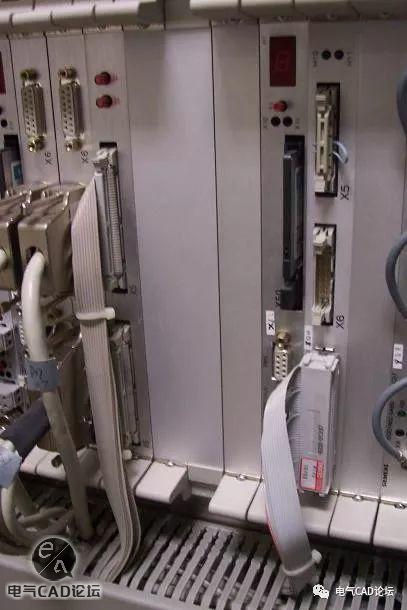

请注意扁平电缆的处理方式，这样很好看且便于放入走线槽。
请注意下图中的扁平电缆的处理方式：捆扎方式以及与盘柜的绝缘处理（垫了一层类似黑橡胶的材料）

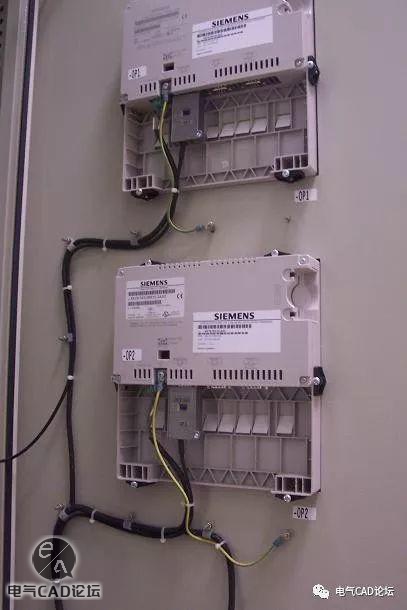

注意下图中操作面板的固定方式以及走线工艺，布线采用门背后背丝+电缆夹固定。在门缝处电缆增加绝缘套管及扎带的固定方法。
“门上这个金属扣的作用”是关紧门，并且使门的另一边也扣紧。常见的门只有一边中间又锁扣，另一边中间什么都没有，门关上后不严实。当我们关门时，这个金属扣就扣在柜体的折边上，并依靠这个金属扣的弧形紧紧的卡着。对于励磁功率柜来说，门关不紧就会有灰进入。
上图的十字型捆扎方式，可以使导线位置固定不变。

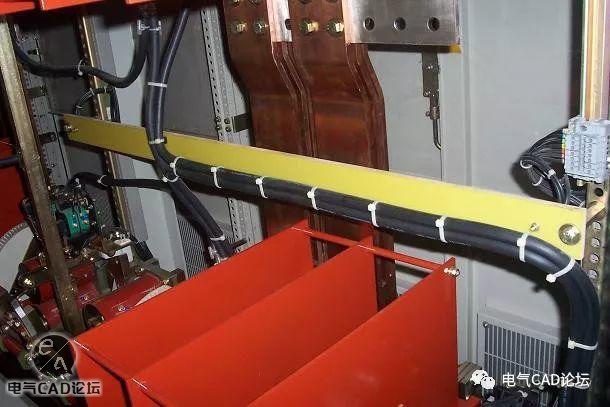

灭磁柜的一次电缆走得漂亮！

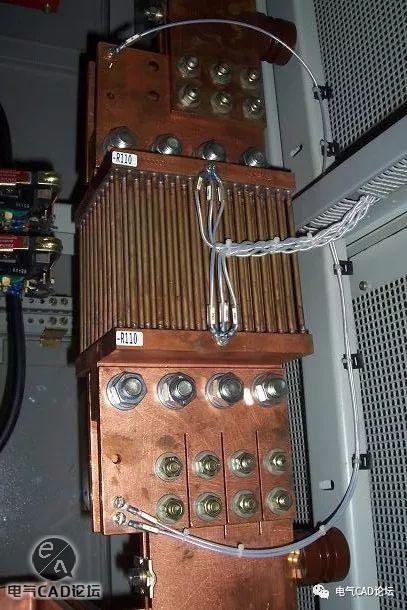

下图是整流柜分流器的接线，采用高电压双绞线，很漂亮。注意走线过程中的黑橡皮全程保护。
请注意下图走线槽的布置，其中正面走线槽，下面的一个是本盘用，上面的一个是盘与盘之间使用。走线槽的长短一点要合适，裁减整齐很重要。

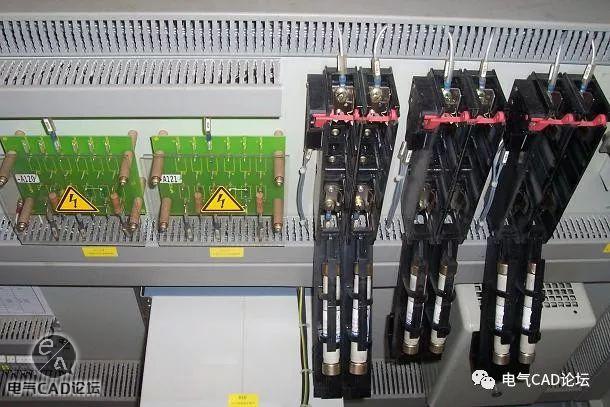

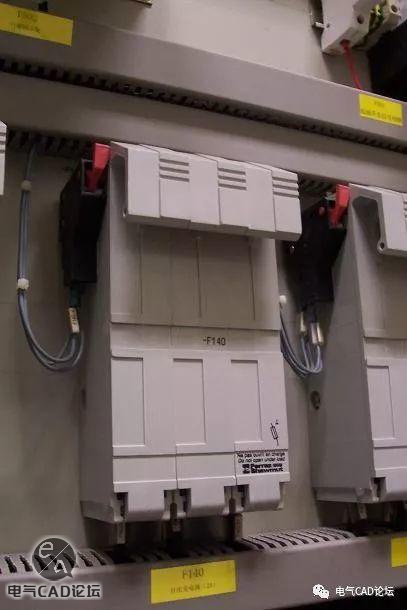

下图左面用有机玻璃罩着励磁电压测量衰减板，保证安全。右边是励磁电压测量高压保险，取下保险或者保险熔断，都将发信号给调节器。大家还要学习走线槽的应用，显得很漂亮。
这是高压保险合上照片，左边就是一个保险位置辅助接点。还是要注意走线槽的大小配合使用。

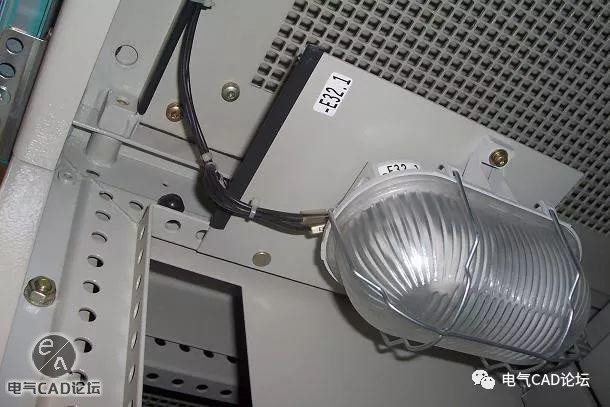

在柜灯的选型上采用防爆类型，导线与柜体都有黑色胶条隔离。

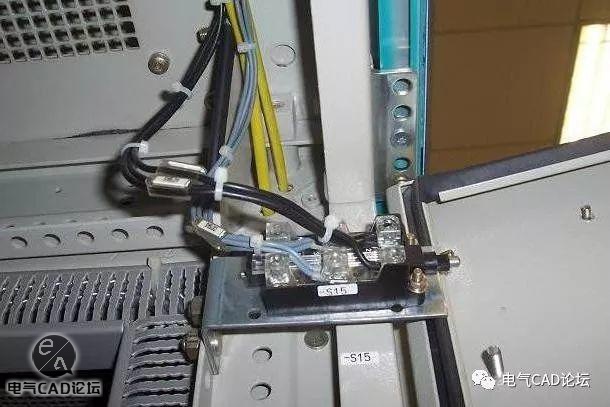

门控开关的安装方式

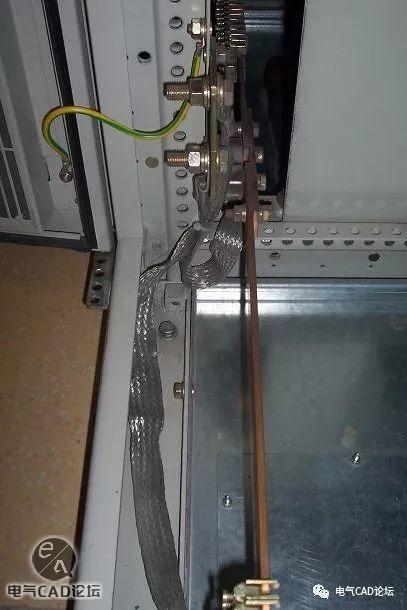

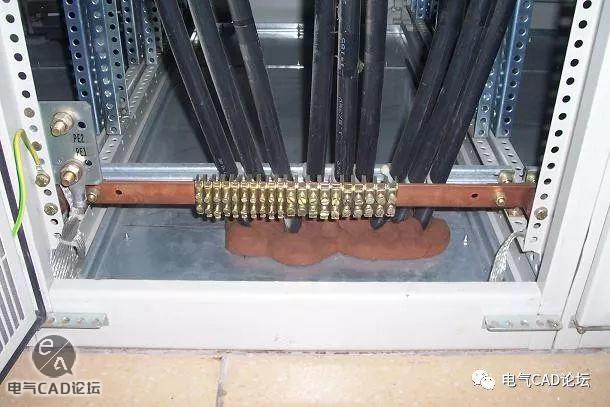

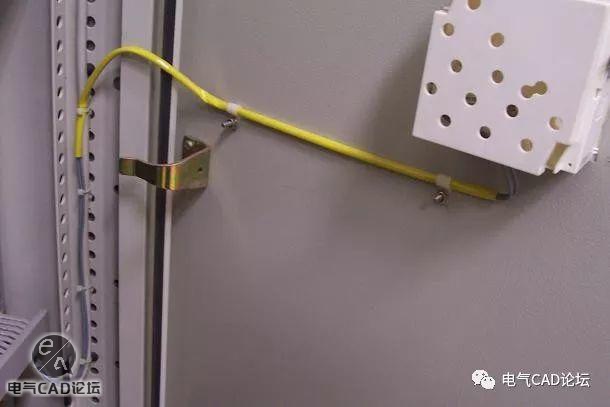

盘内地线设计，这些电线铜排贯串这个励磁盘柜。

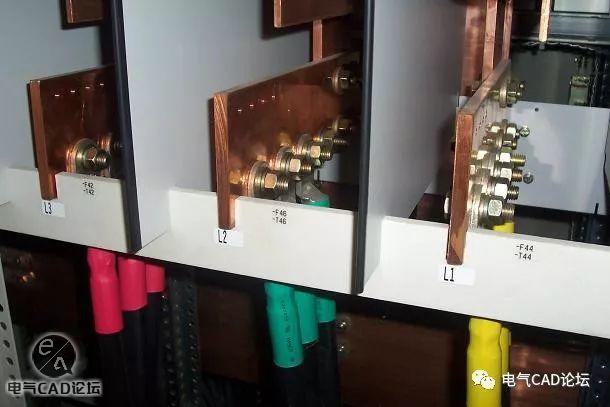

交流电缆连接母排，母排上预留小螺丝孔，方便接测量二次导线，考虑的很周到。

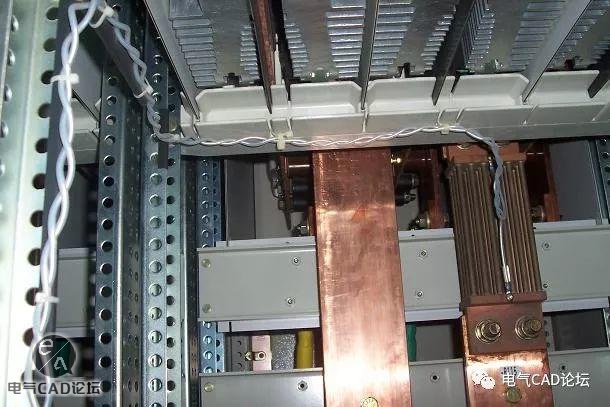

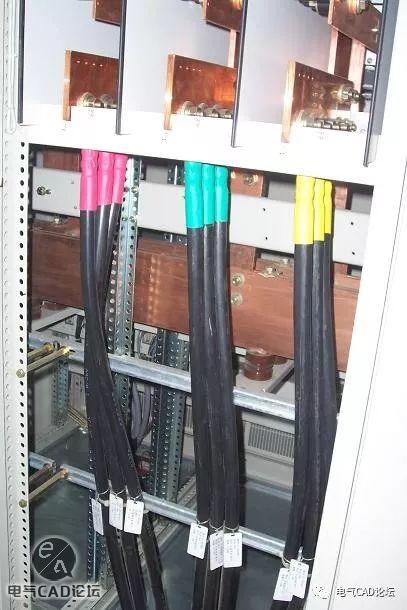

交流电缆连接高度非常人性化，方便工作。还考虑了固定电缆的支架，整个功率柜下部很空挡。功率柜输出采用直流母排连接。

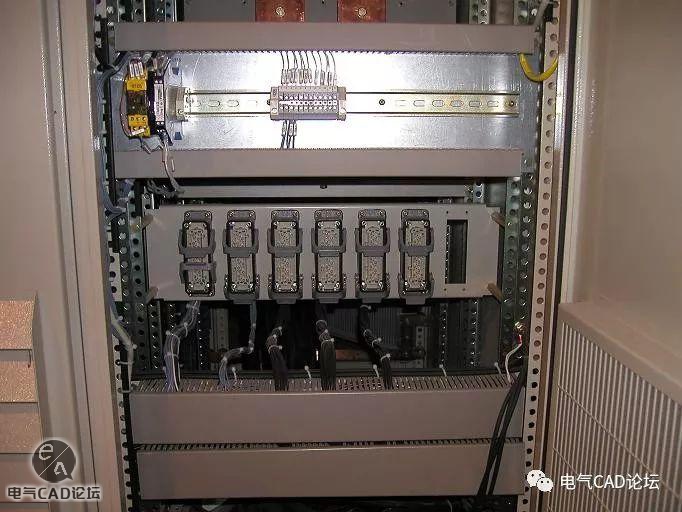

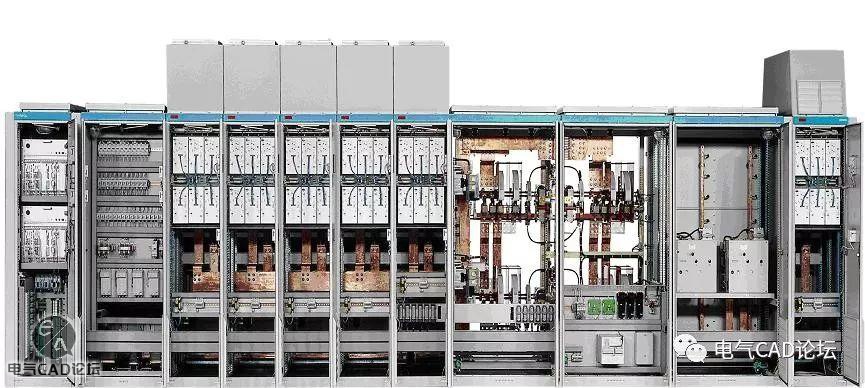

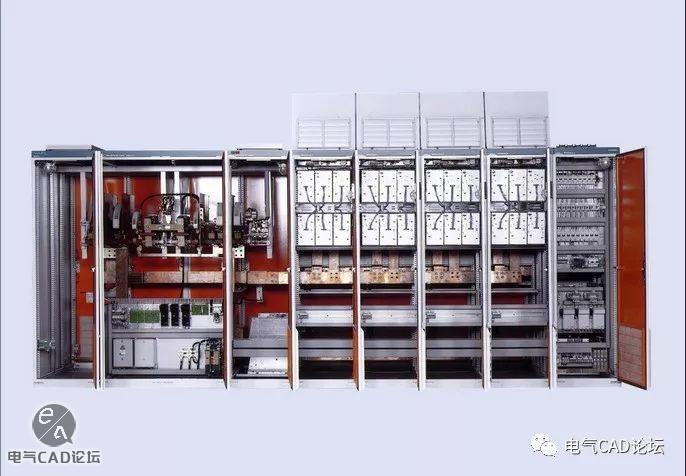

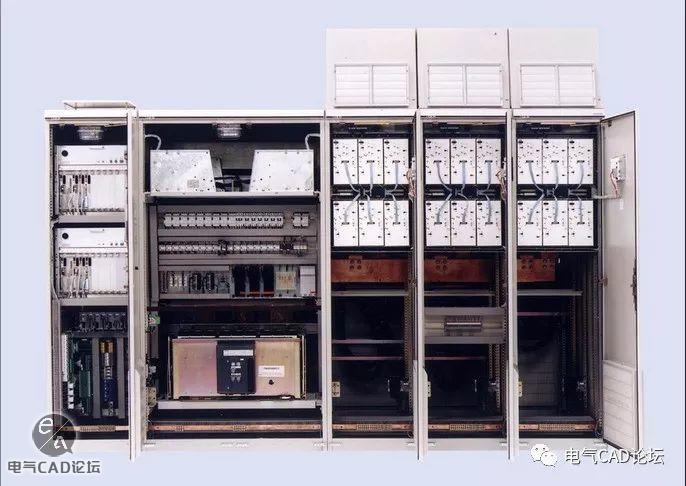

西门子thyripol励磁系统，采用整体组屏运输安装，励磁调节器、辅助操作柜以及功率柜为一个整体，盘柜连线采用内部电缆。灭磁柜为另一个整体。下图是功率柜与灭磁柜的电缆联系插座。

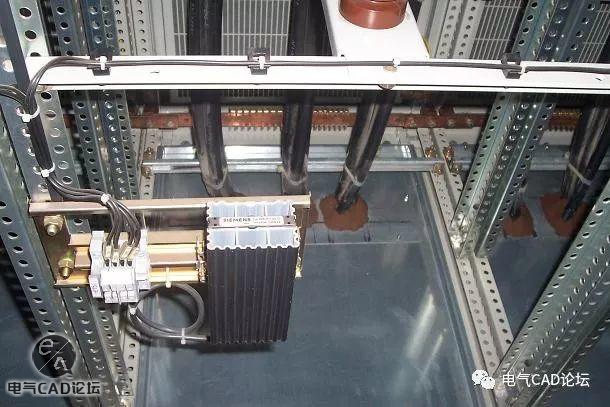

功率柜加热器的安装以及电源走线，注意电源线与金属盘柜的绝缘防护处理。

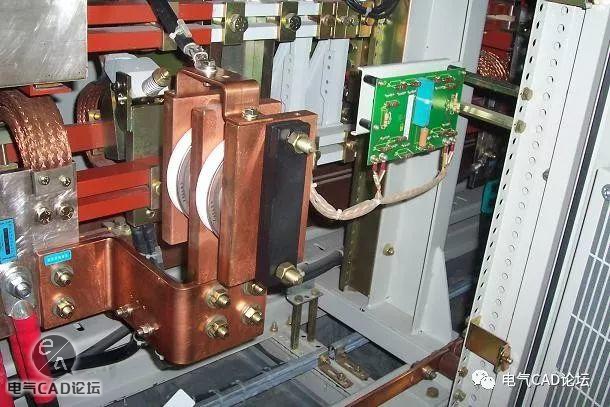

下图主要显示转子跨接器，整个设计非常巧妙：跨接器的一端直接用铜排接在转子电缆端，另一端用的电缆接灭磁电阻，正反并联的可控硅的四根控制线接跨接器的触发板，这些线既是控制线，又是测量线。

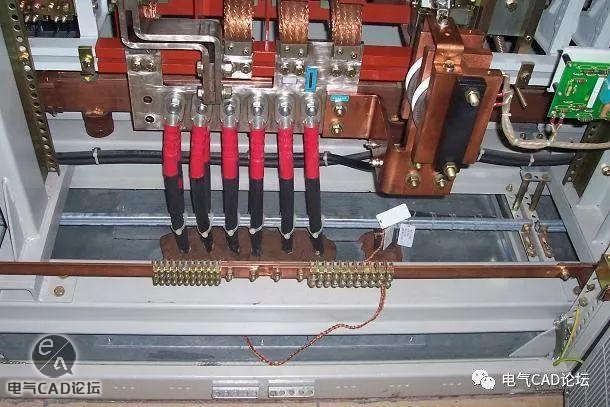

转子电缆布置以及转子跨接器近照。

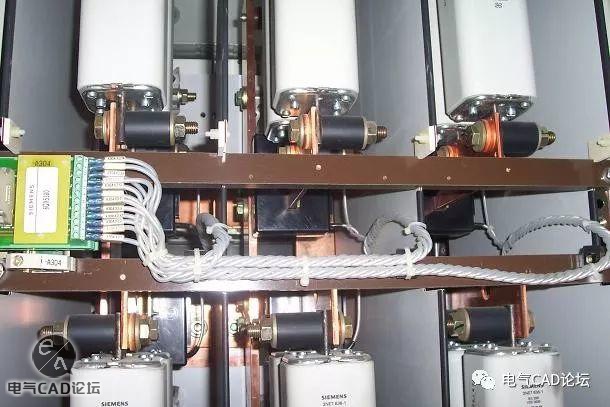

快熔、交流测量CT以及二次回路的配线，很整洁。

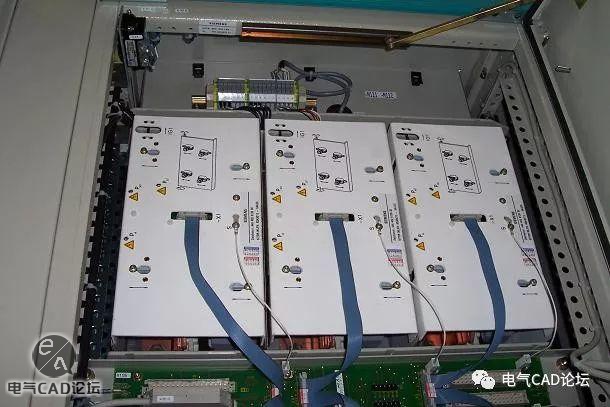

西门子可控硅组件结构，下图为一个柜内三个可控硅抽屉总体布置。最上面是风机电源端子以及风速继电器。

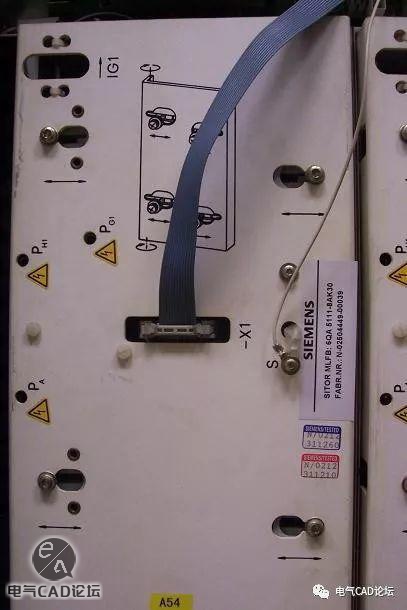

一个柜内其中一个可控硅抽屉。扁平电缆是脉冲，白线是地线，四周的四个小螺丝是打开盖办的，IG1是用专用钳型表测量脉冲电流的，PA、PH1、PG1是测量可控硅三个极的测点。整个操作方法见面板上的图例。

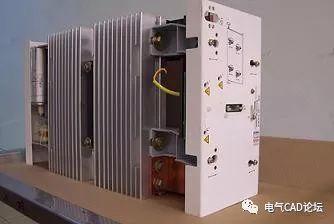

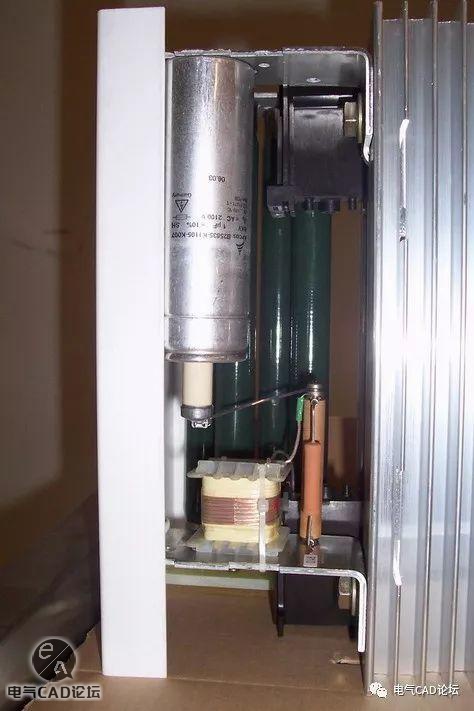

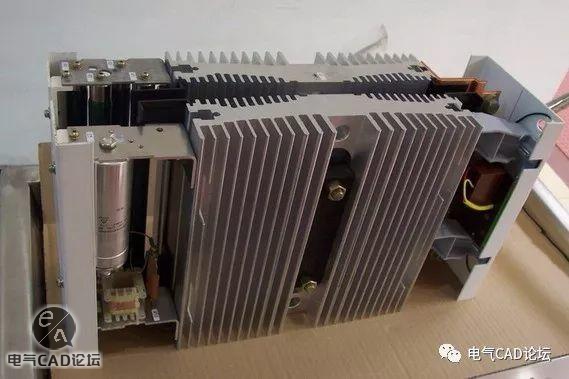

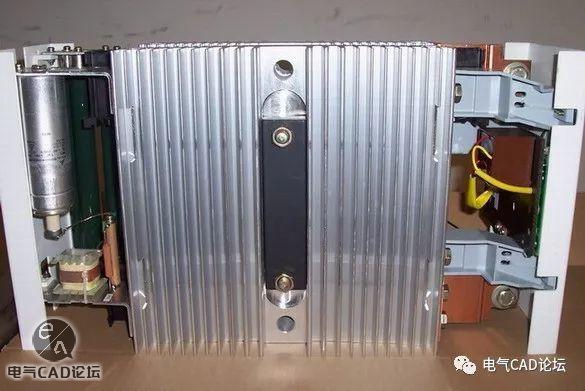

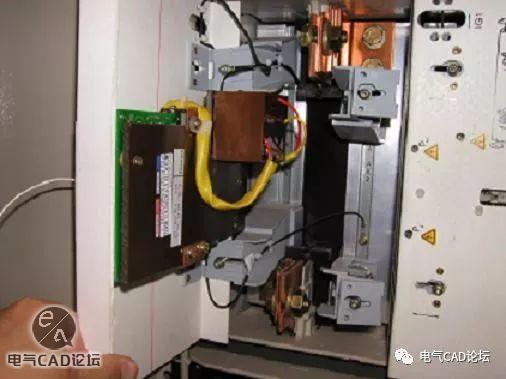

下图是拔出的一个可控硅抽屉。前面是脉冲变和放大回路，后面是阻容回路，中间是型材散热器和可控硅。

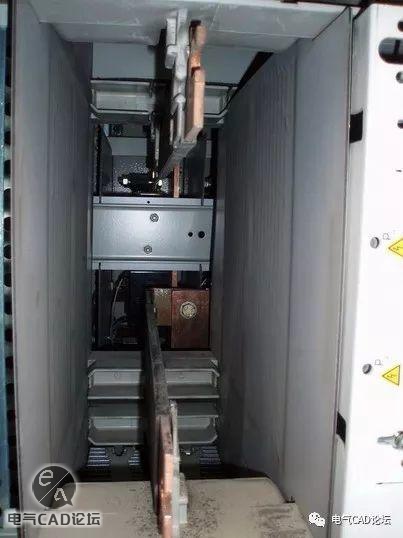

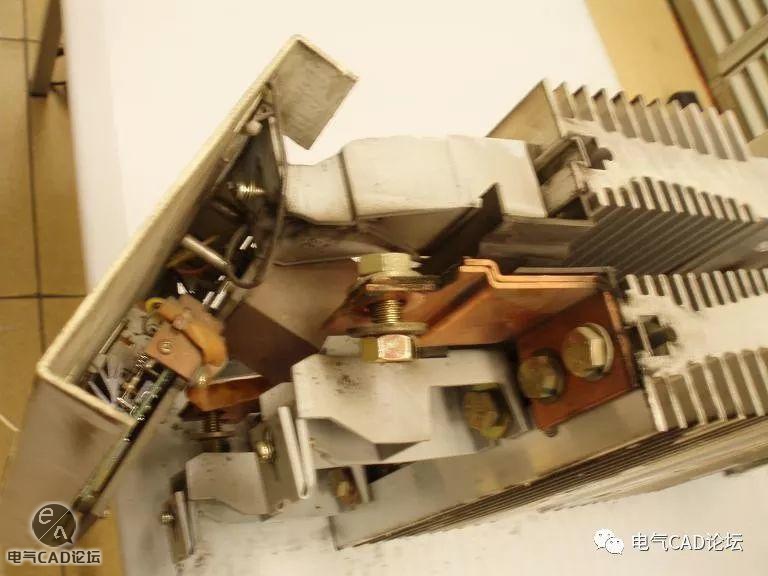

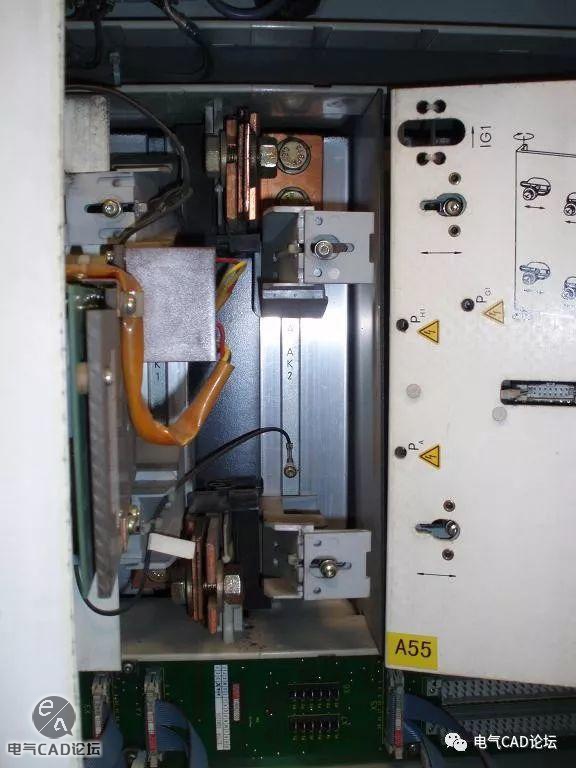

可控硅组件拔出后的照片，可以看见脉冲板，脉冲变压器。最主要的是可以看见：组件的两个连接铜排接口在正前面的中间。柜内铜排通过散热器中间的缝隙，从盘后穿到前面。拆卸可控硅组件的方法：打开面板，拆卸这两个铜排的连接螺丝，拔出可控硅组件。整个拆卸时间不超过两分钟，是最快的可控硅更换设计。
励磁功率柜一般有两种结构：可控硅抽屉结构和可控硅固定结构。前者拆卸方便但结构复杂，后者拆卸困难但结构简单。西门子采用可控硅抽屉结构，UN5000采用可控硅固定结构。我国以前的励磁一般采用可控硅抽屉结构，而现在大多采用可控硅固定结构。

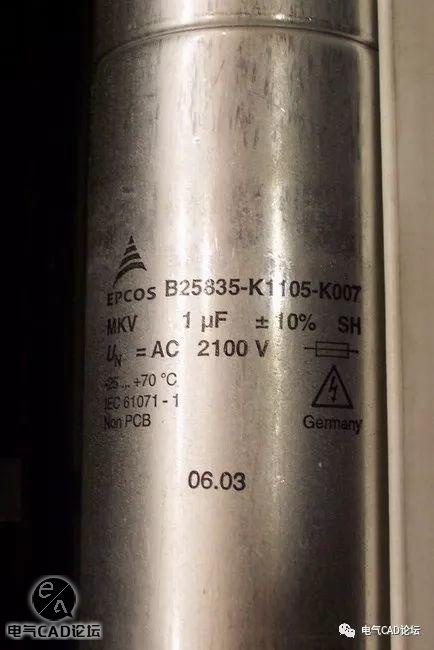

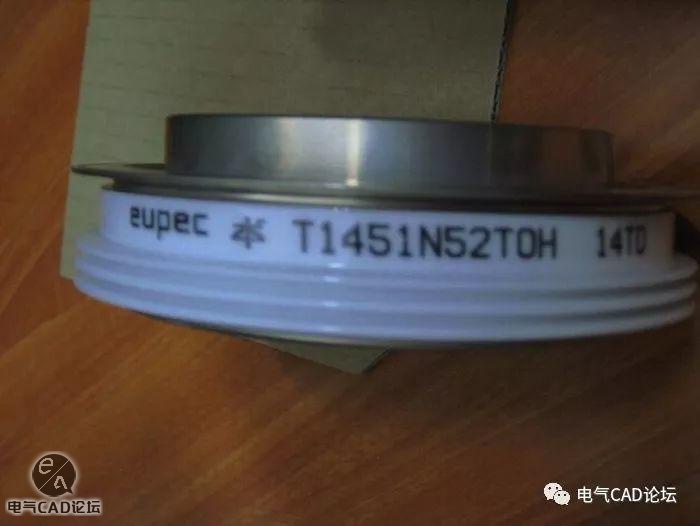

拆卸下来的电容器与可控硅照片。

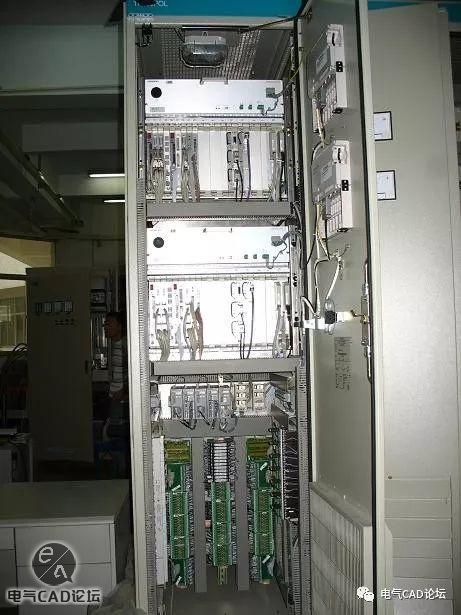

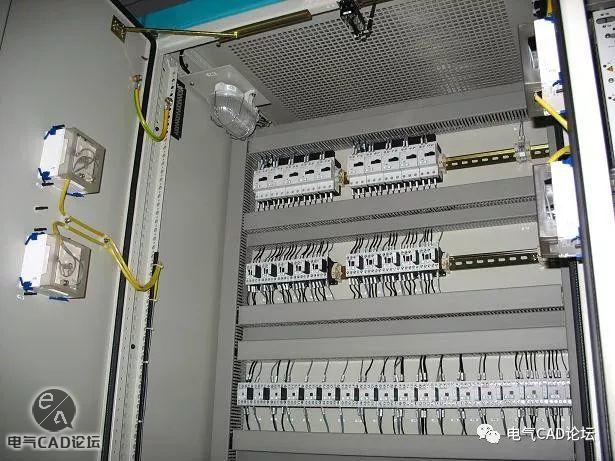

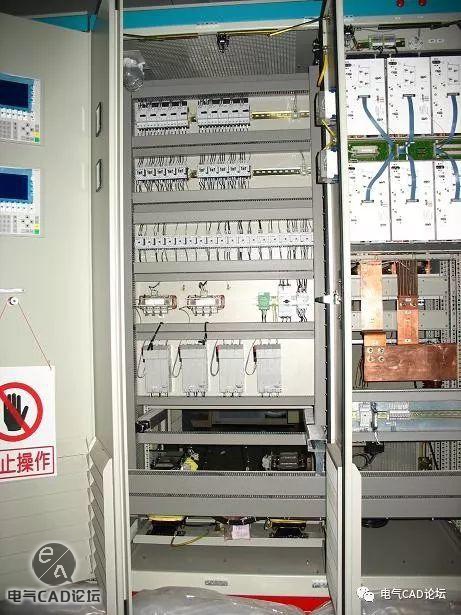

控制柜的整体元件布置

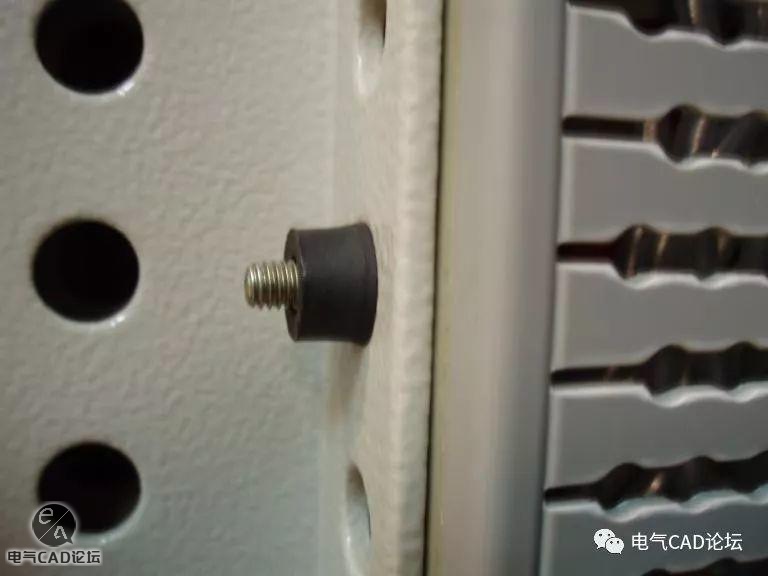

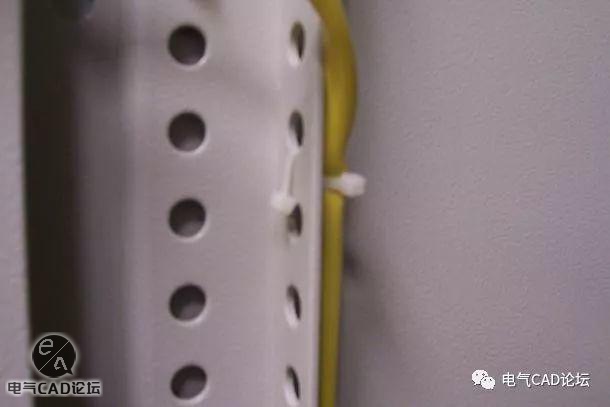

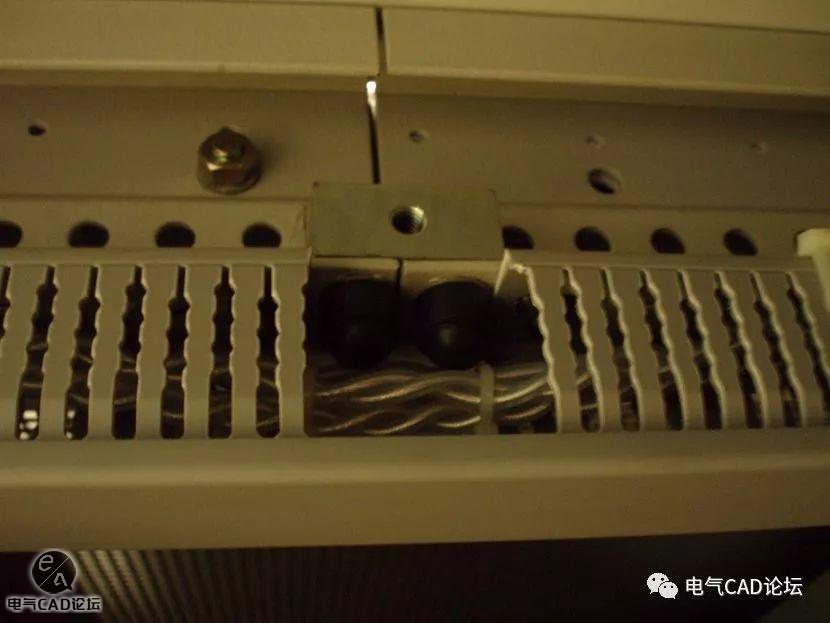

西门子励磁对于励磁电压和电流的测量引线，非常注意其绝缘：采用高压导线；高压导线的走线槽固定螺丝特殊处理，防止这些导线同柜体金属接触。
好了，关于THYRIPOL的励磁细节介绍先到这里，如果你也有国外设备的细节照片欢迎向我投稿，共同提高国内电气工艺制造水平。我的邮箱是cad-bbs@qq.com。
原作者新浪博客找到了（励磁陈小明），目前仍是励磁界中有名的工程师。
