EPLAN批量生成多种设备

丨教程丨EPLAN批量生成多种设备

编辑丨钻石海
出品丨电气CAD论坛

当有个项目需要批量创建80个断路器、200个端子、50个继电器、80个指示灯时,开始其实我是拒绝的,我跟老板讲,你不能让我生成我就生成吧,我得一步步创建,别让你以为我加了特效,看,Duang~不到10S创建完毕!丨教程丨EPLAN批量生成多种设备

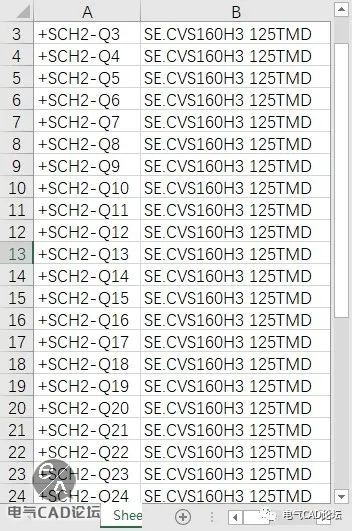

第一步:在EXCEL表中按你部件库中对应设备标识符和型号做如下表格:

丨教程丨EPLAN批量生成多种设备

第二步:执行菜单:项目数据>设备>导入

丨教程丨EPLAN批量生成多种设备

第三步:选择导入Excel类型和刚才新建的Excel文件

丨教程丨EPLAN批量生成多种设备

然后。。。


丨教程丨EPLAN批量生成多种设备

打开设备导航器,全部创建完毕!

你想知道里面特效么?打开第二步里的字段分配。

丨教程丨EPLAN批量生成多种设备

看到没,这里你可以方便的去配置自己希望导入的属性字段,不过有点小注意的是,从EXCEL里录入的部件号,最好要与部件管理器中的部件编号一致,这样符号和功能定义都能自动识别出来了。

好了,今天的小技巧就分享到这里,如果你有Get到,那 分享/点赞/在看 一键三连好不好~丨教程丨EPLAN批量生成多种设备
