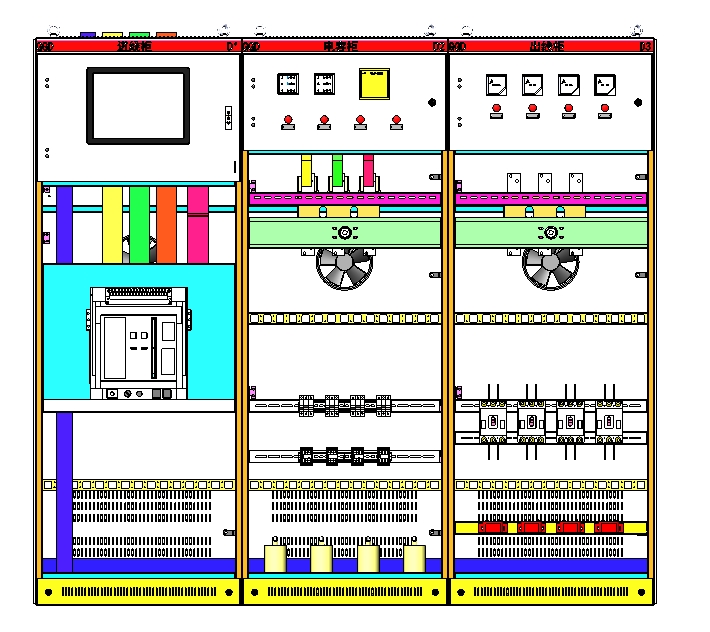

今日发布2套GGD柜布局的2D窗口宏，包含柜门、安装称、电压电流表等必备附件，已在第一时间上传到电气CAD吧同步助手，方便在你的图纸内即插即用。
如果需要3D模型，可以直接搜索关键词：GGD 。“GGD”的搜索结果 – 电气CAD吧
箱柜尺寸为：
-

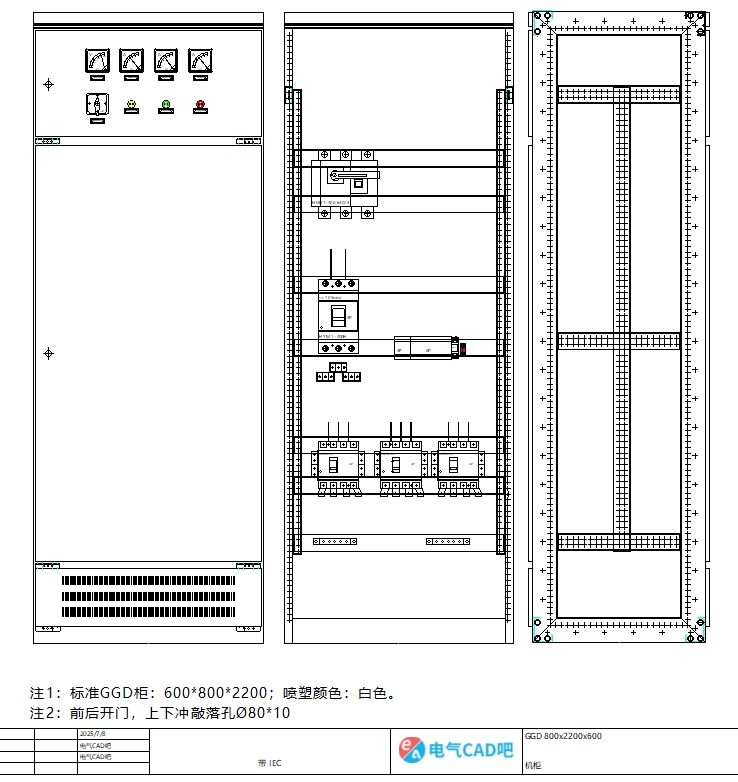

GGD 800Wx2200Hx600D 比例1:10 -

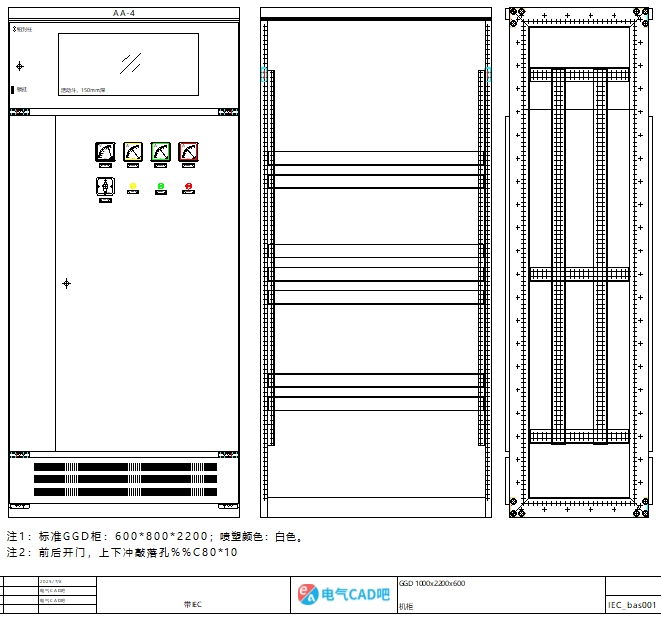

GGD 1000Wx2200Hx600D 比例1:10

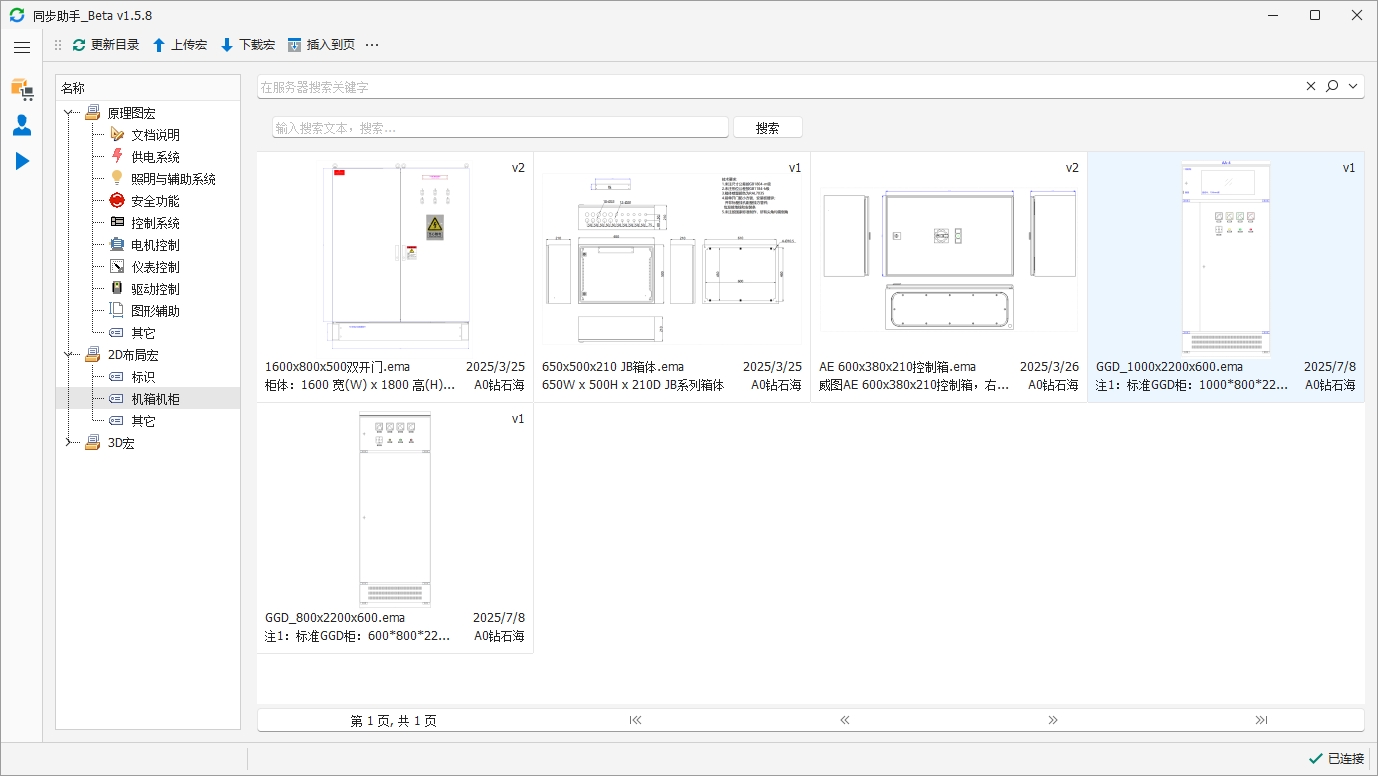

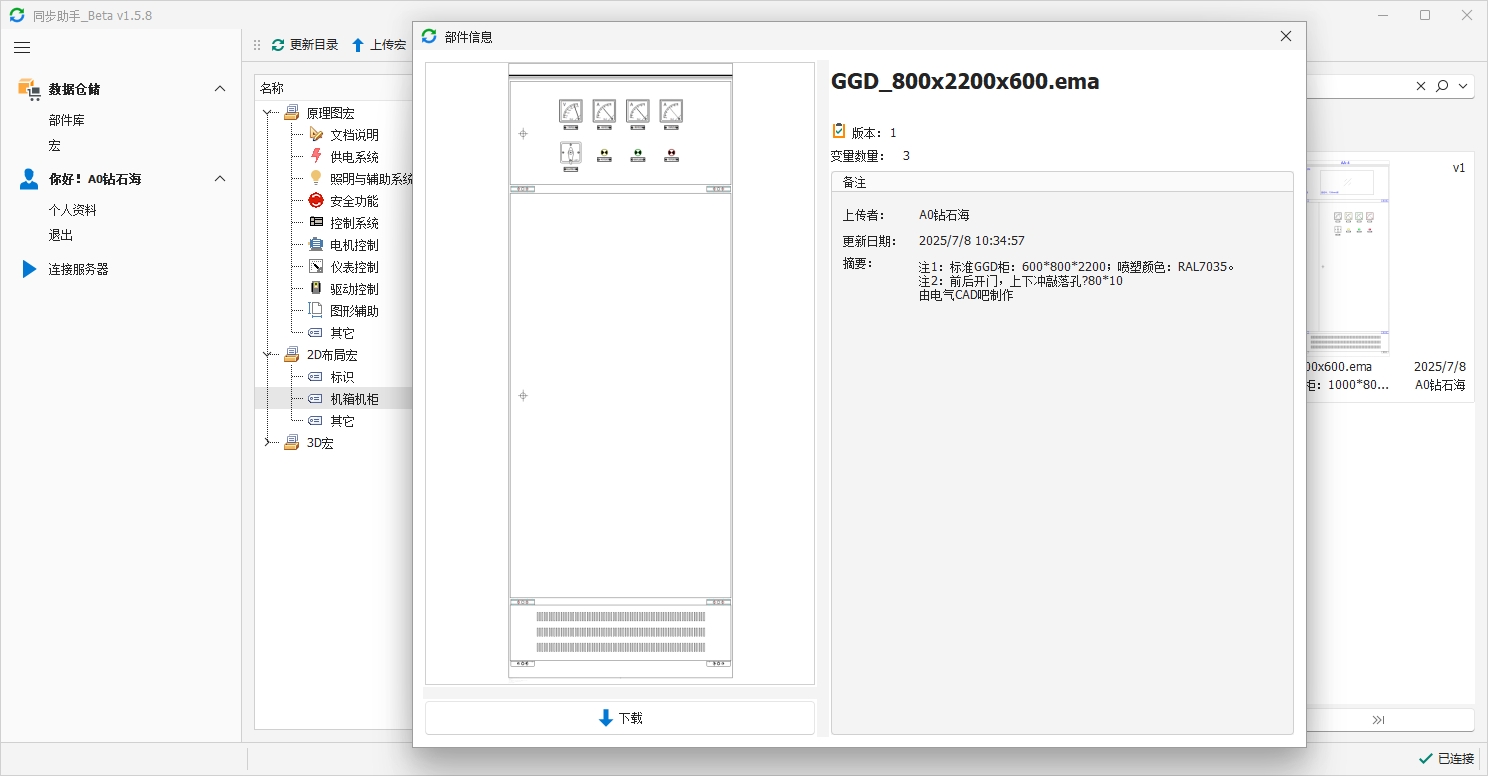

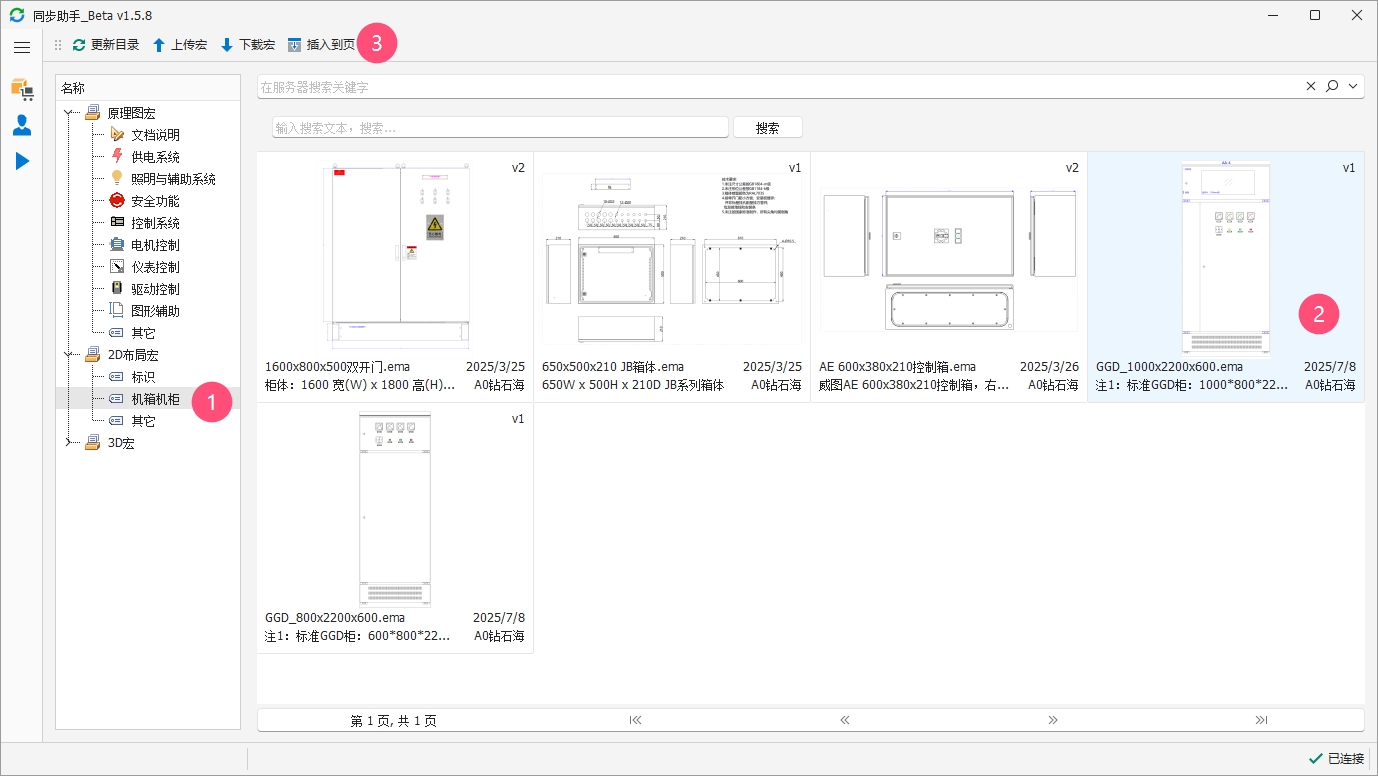

使用同步助手的调用方法：
EPLAN传统插入宏的方法：
可通过插入窗口宏（Ctrl+Insert）使用，按Tab键切换主视图与安装板变量，受限于机柜尺寸繁多，仅制作常用800W和1000W系列，可利用“拉伸”命令（菜单：编辑>图形>拉伸），调节外形尺寸。另外为了便于布局会有预留元件，可自行删除！，比例1:10。
请从本页面右上角登陆后下载
有需要下载的亲们，可以登陆电气CAD吧官网https://www.cad-bbs.cn搜索文章标题中的关键词后下载，如果你有更好的的绘图样式，也欢迎给我们留言，收到后我们将尝试绘制并做成窗口宏以供下载！如果你有更好的建议，欢迎底部留下宝贵意见。
