大家好,近日有小伙伴求助怎么制作一份插头的图形化图表,由于EPLAN的默认图表中只能按插头符号依次罗列,而无法像首图中做成图形化图表,因此可以考虑使用宏来实现,而总览图又更方便去表达一些关联信息,因此本表格便是利用总览宏来实现需求。

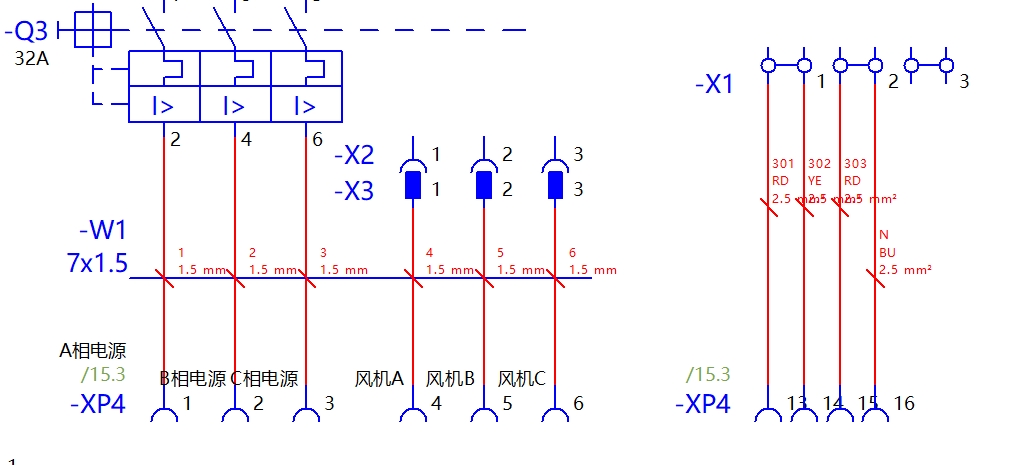

请看多线原理图部分与实际效果,本次插头为16引脚母插针,如需其它引脚,请自行更改宏文件,或转告我们。

注:图纸只为表达连接关系,无实际意义。

​使用方法:

1、将下载的宏文件保存到DATA目录内

2、为插座定义的部件指定刚刚保存的宏文件

3、绘图并按需添加相应部件

4、新建总览页,插头导航器中拖出本插头到​图内即可
