“不要把时间用来造轮子,这里有的你拿走,保留精力用来创造!”

—— 电气CAD吧  www.cad-bbs.cn

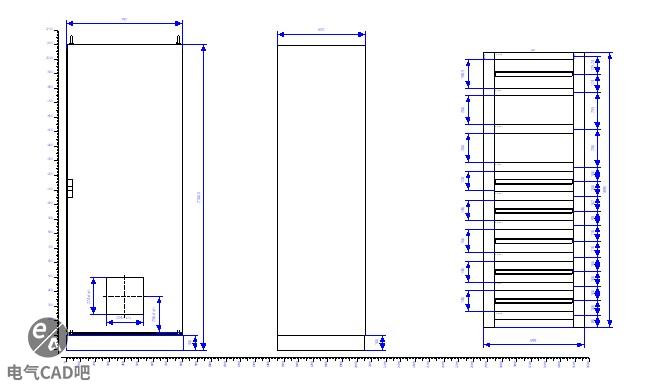

今日发布箱柜布局与安装面板的窗口宏,含单开门、双开门、三开门3类,柜体尺寸仅常用的宽600、800,高2000、2200的,全部为图形,方便利用“拉伸”命令更改尺寸。

调用方法:

可通过插入窗口宏(Ctrl+Insert)使用,按Tab键切换主视图与安装板变量,受限于机柜尺寸繁多,仅制作常用系列,可利用“拉伸”命令(菜单:编辑>图形>拉伸),调节外形尺寸。另外为了便于布局会有预留元件,可自行删除!窗口宏的默认插入点是T形连接点处,图幅尺寸为A3,比例1:10。
