今天为什么要引这个课题呢，因为电流比较大的断路器一般都是电子脱扣器，有的电子脱扣器出场时默认最大的保护值，如果应用人员不整定相应的参数，有时候起不到保护作用。今晚以西门子断路器为例，来了解下电子脱扣器。
这是西门子3VL热磁脱扣器。
先简单说下热磁，下图这种的，过载保护和短路保护都时固定值，与微型断路器保护一致。

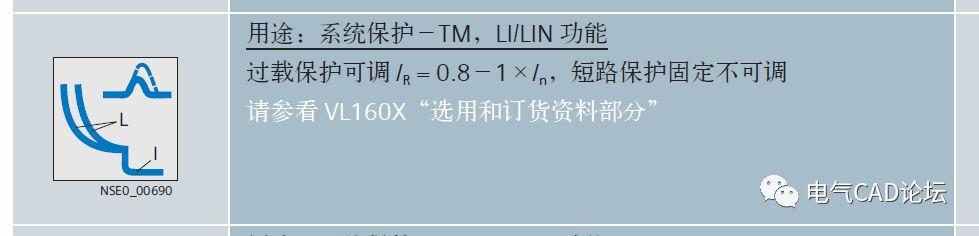

比如第一种，超过16*1.05A，断路器就会进入过载保护曲线，电流只要大于300A ,就立即跳闸。而下图这种过载保护值可调，短路不可调
过载有个旋钮，可以调节过载电流。
这地方注意，像西门子断路器的可调旋钮是连续可调的，有的施耐德的是固定几个挡位，不是连续调节的。
下图这类的是过载和短路值都可以调节
后两种可调微型断路器是做不到的。

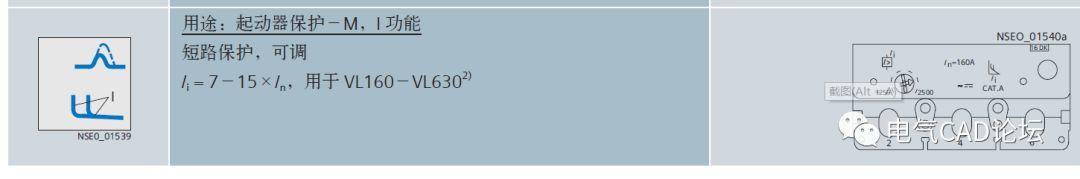

介绍一下这一种，这一种比较特殊，它只有短路保护，没有过载保护，且短路电流值可调节
这个断路器大家有用过么，在什么场合下用过呢？可以讨论。短路电流固定值，没有过载保护的断路器也算。
这类断路器我知道的应用环境如下：
1、电动机保护，上节分享说过，电动机主线路，断路器起短路保护作用，热继电器起过载保护做用。所以这类断路器是真正意义上的电动机控制用的断路器。用普通断路器也可以，因为我们的平时用的断路器都偏大，断路器的过载保护曲线在热继的保护曲线上面，过载时热继电器优先动作。
2、一些十分重要的场合，宁愿过载烧掉设备也不能停机的场合。比如船上用的舵机，舵机是掌管船舶行驶方向的，如果两船快撞的时候，舵机过载跳闸了，船舶的方向控制不了，造成了撞船严重事故，所以这类的场合，宁愿过载也不能停机，但是短路时严重故障，短路时不得不跳闸。
3、焊机保护，比如汽车焊接用的电阻焊，焊接瞬间电流很大，但是过后电流就会大幅下降。如果用过载和短路保护断路器，那么每次焊机启动都是一次过载，时间长了双金属热量累计，就会造成过载跳闸。
热磁过载时间不可计算，过载时间是双金属的特性决定的，如果想查过载跳闸时间只能查曲线图。热磁脱扣器主要元件是双金属片，过载时变形弯曲属于物理特性。但是制作工艺问题，不可能每个双金属都做的一样，同样一批产品，在50A时有的12秒跳闸，有的阿17秒跳闸，这也是曲线为什么是两条的原因，因为两条区间内的时间都有可能。
比如上图这个整定值80A的断路器，在电流是140A时，最小的跳闸时间是170秒，最长的跳闸时间是570秒。具体多少秒会跳闸，谁也不知道。
短路脱扣也差不多，举例说明：
虽然整定了短路电流是500A，但实际上，有可能400A就会触发短路保护，这是个概率问题。
继续说电子脱扣器，先说一下什么是LI，LIN，LISN
-
L是长延时，就是过载。
-
I是短延时，就是短路保护。
-
N就是零线保护
-
S是短延时保护，短延时是电子脱扣器特有的保护，热磁脱扣器没有这个功能。短延时怎么理解呢，就是短路保护值小的一个定时限保护。
-
还有的是LISG, G是指接地保护。
下图中橙色是电子脱扣器，绿色是热磁脱扣器，额定电路都整定为80A。
同样的保护值和过载电流，电子和热磁的时间是不一样的，这是产品的性能和计算方法决定的，通过对比我们可以发现，电子脱扣器的过载曲线是一个直线，既然是直线就是计算的公式。
拿框架断路器来说，塑壳断路器的也一样。
1、是电路额定值，2、是过载脱扣时间。
首先假定拨码开关选择了I2t，下面的旋钮选择了10秒。
在仔细看，这里有个6倍IR（整定值），右边这个2号旋钮，意思是，如果过载电流=6倍的整定值，那么延时10秒脱扣。
下面假如红框是整定值，我们算一下，过载125%时的脱扣时间。
算出来t=46.08秒！我们在查查曲线里的时间。
曲线结果，最小时间36秒，最大时间46秒，最大时间和我们计算的一样，理论计算得出的时间是最大时间。
我以前测试过，只要过载大于整定值的1.05倍，用这个公式计算的时间都是准的，以前做船用配电，主断路器必须要测试短路器的保护功能，用短路器配套的测试仪测试，测试电流时内部模拟。
再说一下旁边这个拨码开关I4t。
这个意思就是说选中I4t后，时间会变大很多。过载曲线明显上移了，也就是对于同样的过载电流，脱扣时间变大了
只要时电子脱扣器，都可以用这个公式计算，但是N和那个平方要根据实际参数做调整。
今晚的分享就至此为止了，谢谢大家~
