一、软件概述
工业结构化设计系统 是一款基于国际与国内主流工业标准（包括 IEC 81346、GB/T 5094、IEC 61366、GB/T 26853）的专业化设计工具。系统致力于为工业设备、电气系统、自动化工程及复杂项目管理提供高效、规范的结构化设计解决方案，帮助工程师与企业实现标准化、可视化的系统建模与管理。
二、核心功能

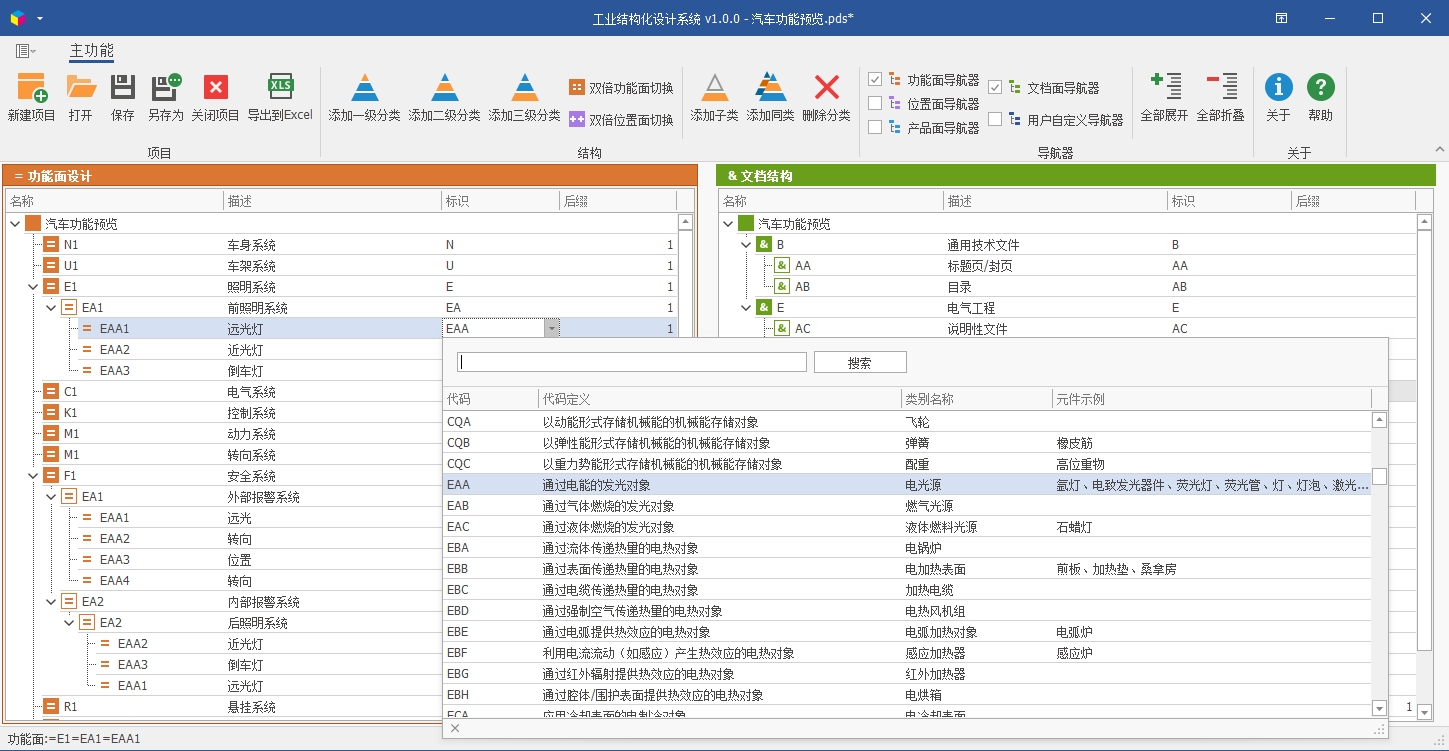

1. 标准内置，快速检索
-
集成 IEC 81346、GB/T 5094 等多项标准中定义的标识字母与编码规则。
-
支持智能检索与推荐，用户可快速调用标准符号与术语，确保设计符合行业规范。

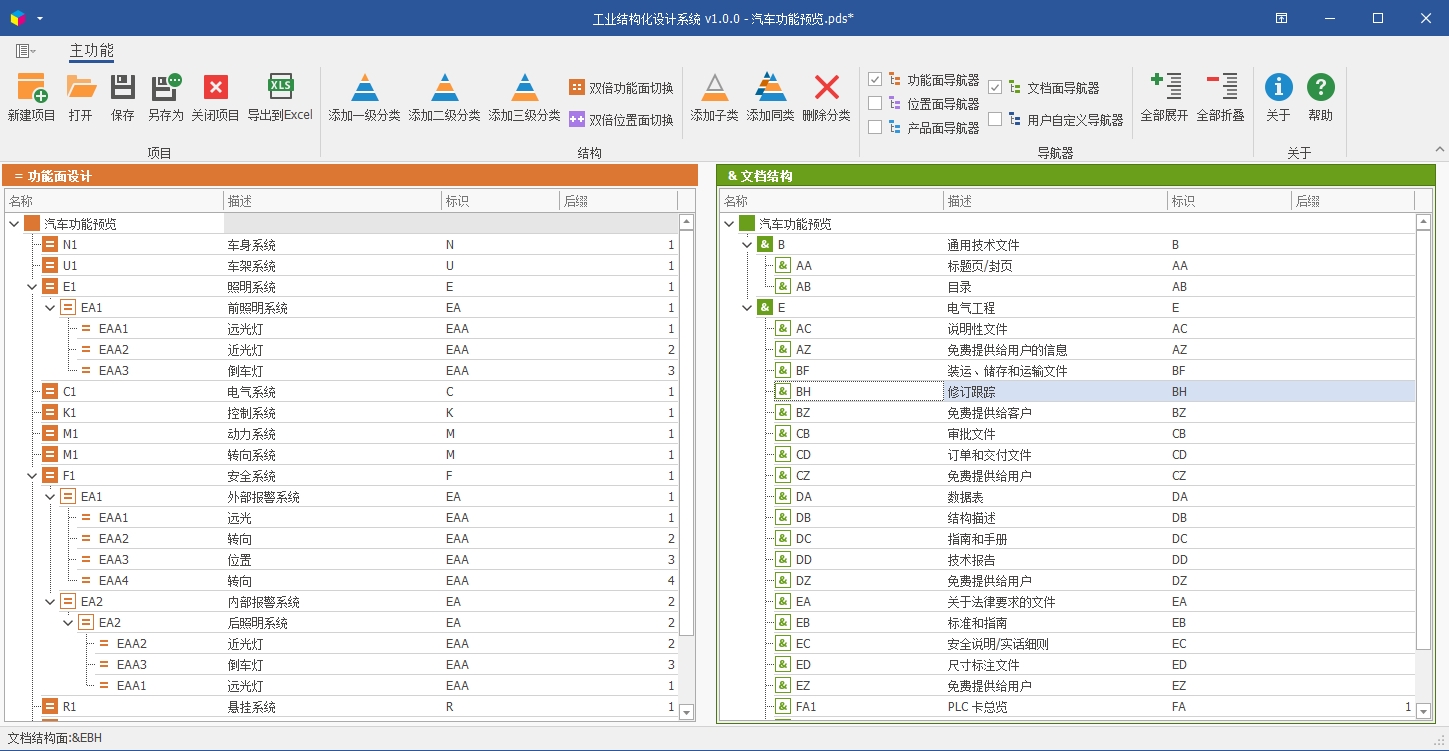

2. 树形节点拖拽设计
-
采用直观的树形结构管理项目层次，支持节点自由拖拽、复制与重组。
-
实时同步更新各视图，简化复杂系统的构建与调整流程。

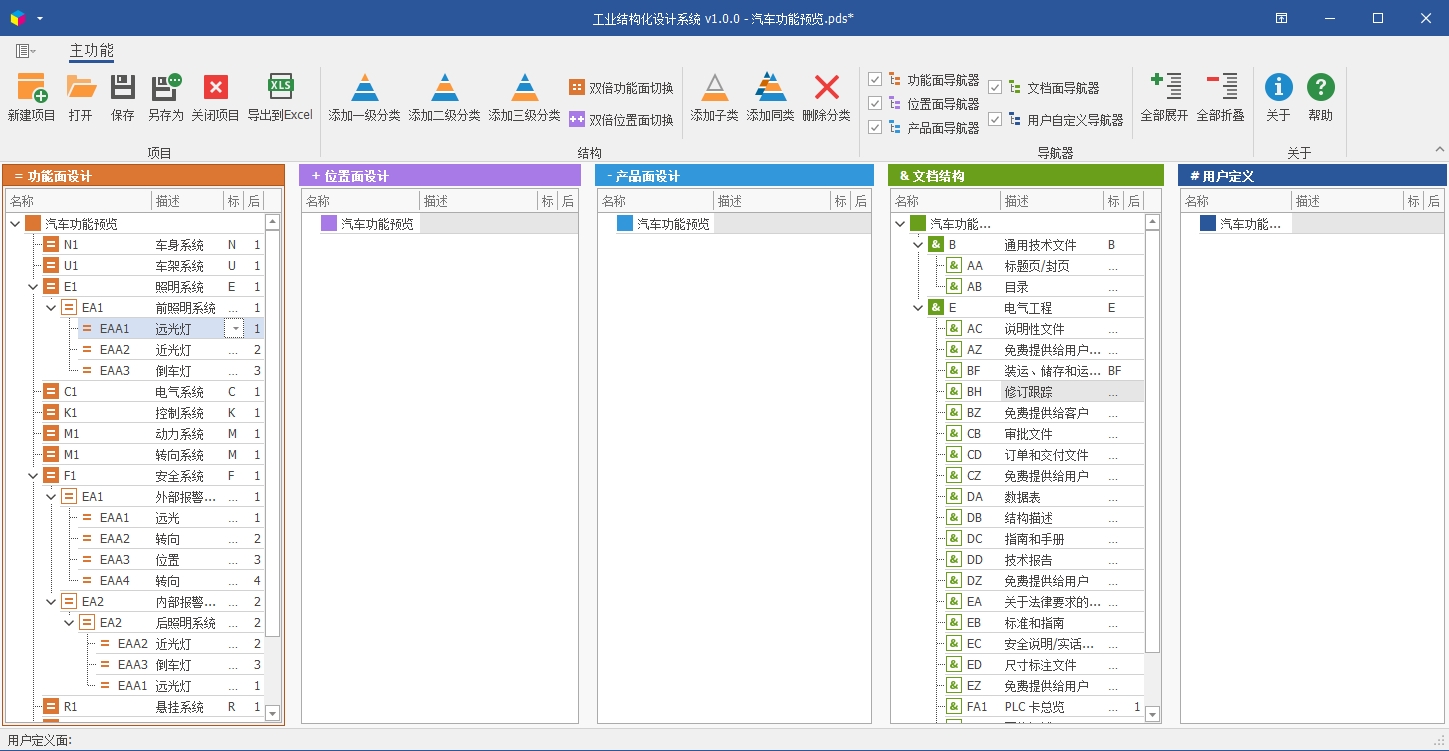

3. 多维度导航器
提供 5类可视化导航器，全面覆盖工程设计视角：
-
功能面导航器：按系统功能逻辑组织设备与组件。
-
位置面导航器：基于物理布局或安装位置进行结构管理。
-
产品面导航器：以产品型号或物料为核心构建视图。
-
文档结构面导航器：关联技术文档、图纸与数据手册。
-
用户定义面导航器：支持自定义分类维度，灵活适配企业特定需求。
4. 一键导出结构化目录
-
支持将项目结构导出为 Excel 格式，生成清晰的分级目录。
-
方便与上下游环节（如采购、运维、交付）进行数据交互与协同。
5. 标准化与兼容性
-
严格遵循国际与国内标准，保障项目文件的通用性与合规性。
-
支持常见工程文件格式的导入/导出，便于与其他设计平台衔接。
三、应用场景
-
工业自动化系统设计：生产线、控制系统、电气柜布局结构化建模。
-
能源与流程工业：电力系统、化工装置、水利设施的标准化解构。
-
复杂项目管理：大型装备、船舶、轨道交通项目的多维度视角管理。
-
企业标准化建设：统一内部设计规范，提升工程数据的一致性与可维护性。
四、软件特点
-
规范引领：深度融合国内外权威标准，降低设计合规风险。
-
操作高效：拖拽式编辑与多导航视图大幅提升设计效率。
-
灵活扩展：支持用户自定义分类与属性，适应多样业务需求。
-
输出便捷：一键生成标准化目录，打通设计与后续环节的数据流。
五、系统要求
-
操作系统：Windows 10/11 64位。
-
硬件建议：8GB以上内存，2GHz以上处理器。
六、总结
工业结构化设计系统 通过标准化、可视化、多维度的设计手段，帮助工程师与企业实现工业系统的高效规划与管理。无论是提升设计规范性，还是优化项目协同流程，本系统均为工业领域数字化转型的理想工具。
让结构更清晰，让设计更标准！
