Cogineer Designer应用教程之一
编辑丨钻石海
出品丨电气CAD论坛
EPLAN的Cogineer是EPLAN 2.7集成的一款插件，于EEC One有异曲同工之效，Cogineer可以实现基于功能的设计方法，它通过对项目的标准化与典型回路的复用去实现，其核心是利用EPLAN的宏功能与占位符的应用，然后通过Cogineer将这些“积木”组装起来，帮助你实现自动生成原理图，减少以往在复制/粘贴过程中可能忽略的错误。
接下来呢，我想通过对DEMO的分解，一步步带领大家探索Cogineer的世界！
Cogineer通过菜单：工具>Cogineer调用，它针对设计者和使用者分别提供两种使用方法：
1.Designer
2.Project Builder
1.Designer是用来创建并配置宏 Typical、Typical组和配置器的，Typical直译称作“典型”，我们可以理解为是由一个个标准宏组成典型回路的小积木，而Typical组则是由宏Typical小积木组成的一个个大积木，最后在由配置器将这些大小积木装配成一个项目的生成规则。

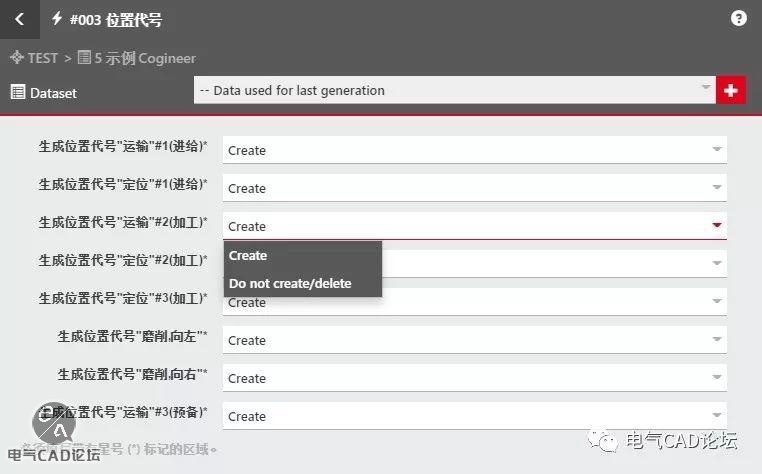

2.Project Builder是通过上面Designer里的配置器，让用户去通过配置器提供的功能选项，来定制的自动生成一套电气原理图。
好，接下来我们一步步来，首先根据EPLAN提供的Demo项目（ESS_Sample_Macros）来达到我们要实现的第一个目的：
让EPLAN提供一些可选的配置，根据所选配置自动生成结构描述部分的图纸。
上面一句话包含了有如下几个隐藏的信息：
1.本页图纸是一张总览图，因此要有生成对应页类型的功能，比如能自动生成总览图、多线图等
2.为了将各个部分“组装”，要有一个底图用作参考，然后将各个部分叠加之上
因此我们可以得到几个必要和让用户可选的部分：
为了创建Cogineer，我们首先创建一个宏项目CAD-BBS_Macros，为了方便与DEMO对应，先配置下项目结构，将页结构中用户类型与文档类型定义成标识性，其它为不可用。（注：宏项目的页结构与最终生成实际项目的页结构无关）
然后我们新建4个页类型的图纸，分别是：
#000/1 模板：多线原理图
#000/2 模板：总览
#000/3 模板：图形
#000/4 模板：安装板布局
并将页属性的宏定义中指定保存位置，方便以后自动生成页宏。
接下来按照XY坐标划分区域，将一套设备的各个部分划分到不同图纸页中，划分的多少完全取决于你想将功能划分为多么详细：
通过上述操作，我们便将必要的与可选的图纸绘制结束，接下来就可以利用Cogineer来配置了。
未完，下节继续更新，敬请关注。。。。
