电气CAD吧 今天的文章是篇基础教程，虽然基础但不注意的话也很容易出现问题，下面就来一起了解下中断点的那些个事儿吧~
首先中断点是啥？
中断点是在多张图纸中，对一根线的延伸，那在多页图纸中如何表示这是同一根线呢，这里就有一个终极问题：

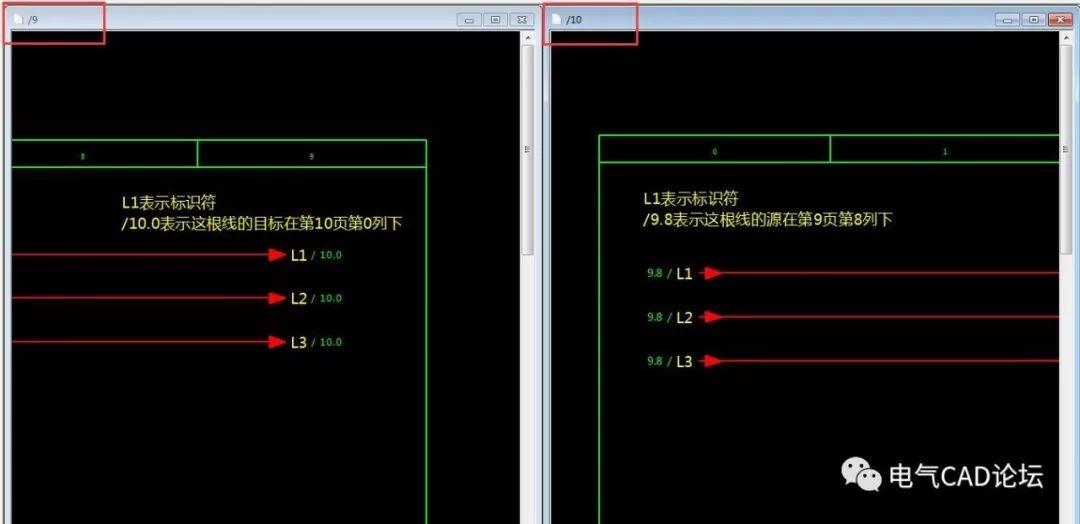

在多页图纸中为了查到这根线来自哪里？表示什么？中断点代号和参考可以显示出这些信息，每一个源对应一个目标。
如何使用中断点？
首先在你的需要延伸处插入下图所示按钮
快捷键：shift+F4
在插入前可以按住【ctrl】键或【Tab】键切换方向，按【Backspace】退格键可以选择插入的中断点符号，通常默认的符号是第1个BP。
在屏幕上点击后，接着给这个中断点起个名字（设备标识符）。
最后去任意页下在插入一个中断点，并在标识符里选择刚才的命名即可。这样软件就会认为这两处是同一根线。在显示项下，还可以设置文本显示的方向和内容。
中断点常见问题
1.关联的参考太长了，怎么变成两行或者多行呢？
可以通过菜单：选项>设置>项目>关联参考/触点映像>中断点 修改显示下每行的数量，下图中2代表每行2个关联参考后换行，当为N时，代表每行N个关联参考后换行。
2.关联参考之前的符号“ / “可以自定义吗？
请参考上面的办法，在同一个对话框的最下面可自定义。
菜单：选项>设置>项目>关联参考/触点映像>中断点
3.文字显示位置不正确？
将中断点显示属性改下排列即可。或者当初你在插入时按TAB可以切换成对的状态。
4.电位分配型中断点
当我们分配电源时，比如所有电源线都从单点向外并联引出时，可以不用在意源与目标的对应，因为所有目标都指向同一个源，只要将这个源中断点，设置成“星型源”即可。
5.中断点排序
默认生成的中断点，源与目标会以页号、行号和列号的方式从小到大排序，但有时需要我们人工去修改，例如下面这个图是自动生成的错的跳转，相同电位的线并没有形成连接关系。

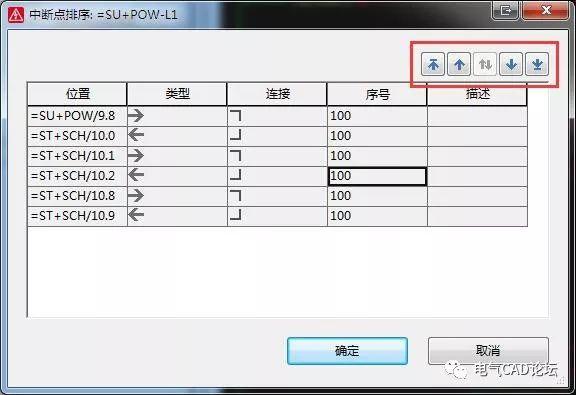

这里我们通过中断点导航器（菜单：项目数据>连接>中断点导航器）在名称上右击，选择中断点排序，通过下图的箭头按钮调整其对应关系。
正确的排序如下图：
这样相同电位的线就构成了连接对应的关系了。
此外，中断点还提供了另一种分组排序的方法：序号
标准默认的序号是 100，即只能根据页、行和列进行排序，我们可以将希望成一组的中断点把序号都设置成101或其它同一个数值，同样也能达到上面示例的目的。
6.奇淫技巧
在软件里选中某个中断点，按【F】可自动跳转到对应的目标点，通过EPLAN导出的PDF文档，点击中断点可自动跳转到对应目标点上。
