PLAN 的中断点有一个特别之处，它拥有完整的设备标识符属性，却没有自动命名规则。这意味着软件给了你极大的命名自由，但“过度自由”和“不自由”之间的平衡需要你自己把握，如何让中断点的命名既简单易懂又能实现“无脑设定”，还是值得斟酌的。
先来看看群友们的各种命名规则吧。
有的群友不多废话，直接上图表达：

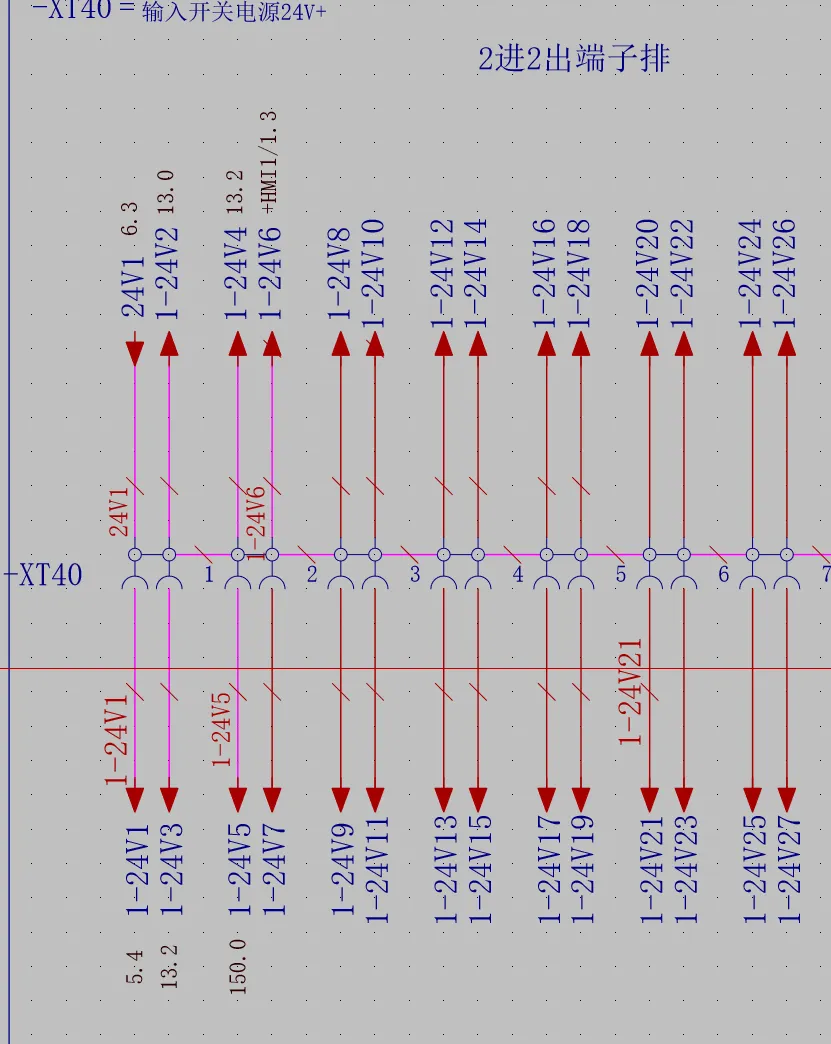

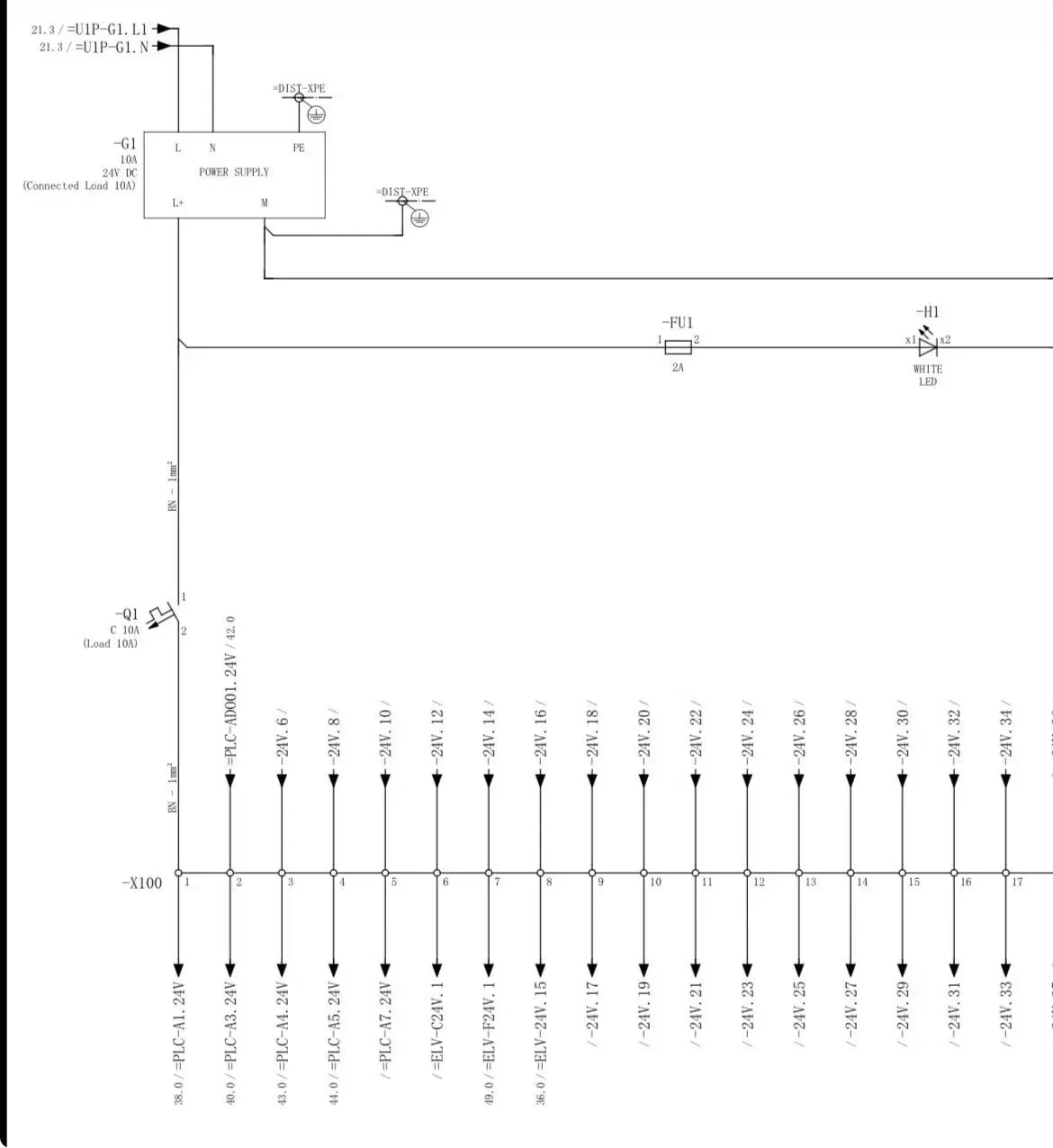

《信号+序号》的编号规则

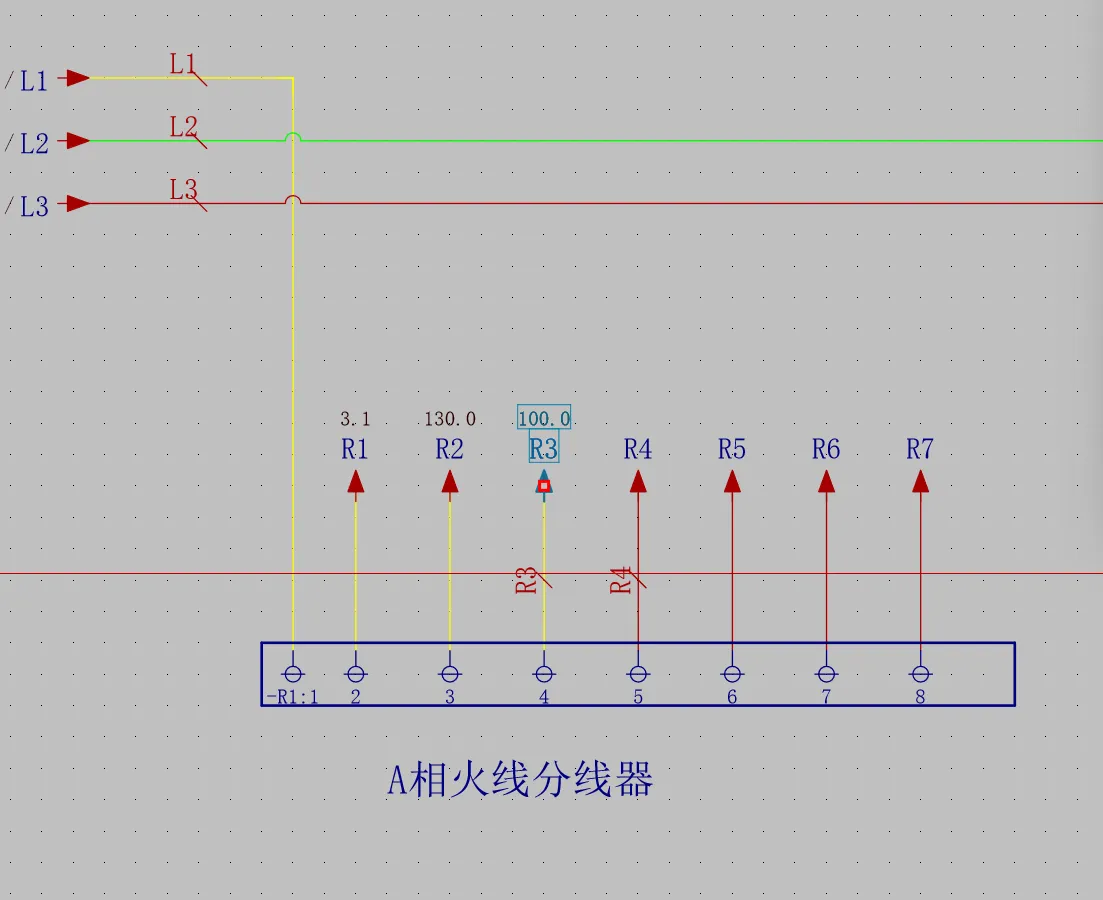

《端子名称+电位+序号》，而且连接定义点也是跟着中断点名称走。

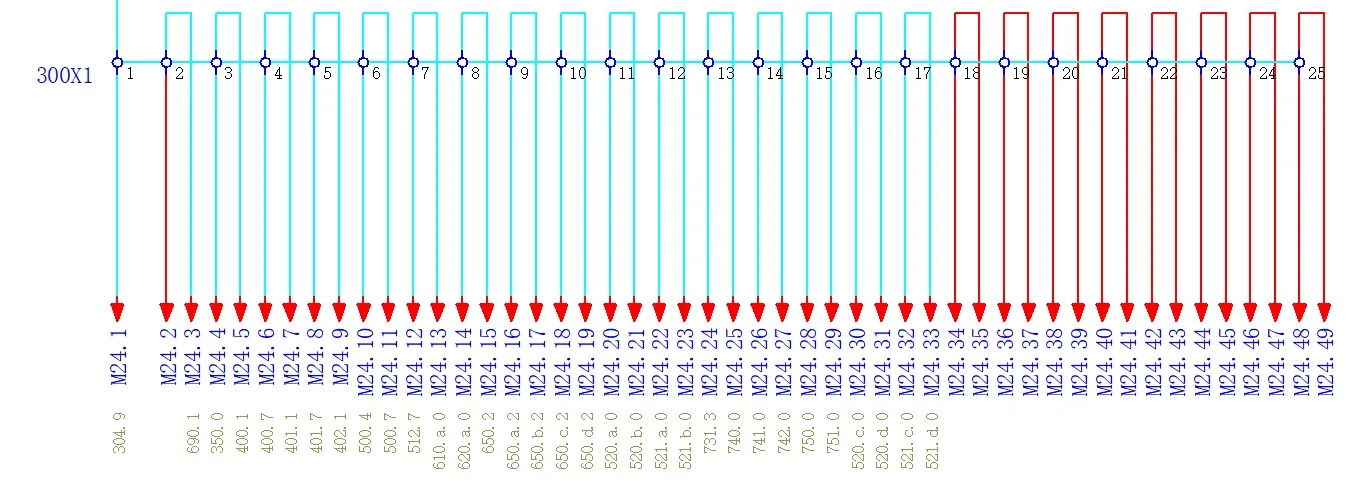

还有带高层代号的：
这些命名规则各不相同，在中断点数量较少时还好，可一旦中断点多了，命名就成了一个相当烧脑的事情，而且后期编辑也很麻烦。其实命名的核心，都是为了让中断点的“源”端和“目标”端能够正确匹配，那么，为了实现正确匹配，只能靠标识符来识别吗？
其实不然。

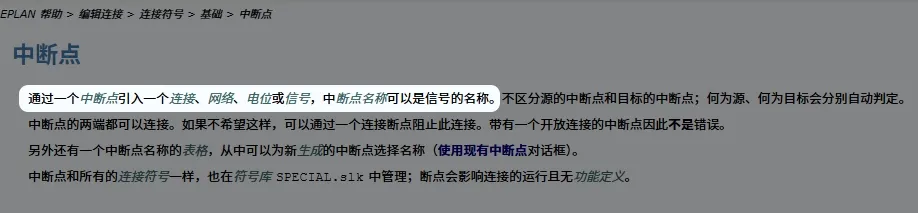

EPLAN 官方帮助文档中有一条说明：“中断点名称可以是信号的名称。”
那么，“信号”的范围包括哪些呢？我们可以通过“信号跟踪”功能直观地看到它的范围——
也就是说，黄色高亮部分都属于同一个信号的应用范围。因此，中断点的名称其实也可以是相同的名称。
诶，要是这样，那命名可就简单多了。

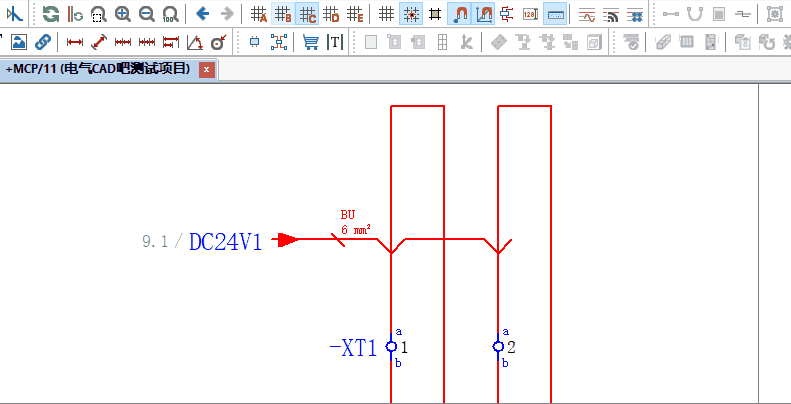

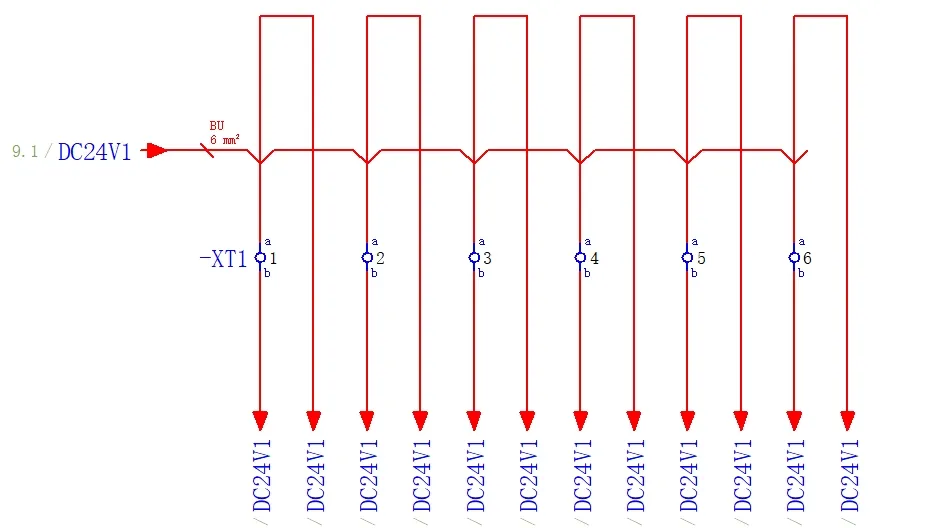

上图中，进来的是“DC24V1”，出去的也是“DC24V1”，直接无脑复制不就搞定了？你再想想，这些本来就是同一个信号，命名本该就是相同的，对不对？那么，“目标”端能正确匹配吗？
当然能！
但这是有条件的，需要依赖一个重要的属性——“序号”（默认序号是 100）。
为了保证图纸的可读性和信号追踪的准确性，我们要先了解中断点的源与目标匹配规则：
|
中断点的源与目标匹配规则 |
||
|
条件1：标识符 |
条件2：序号 |
匹配规则 |
|
相等 |
不同 |
按序号升序后匹配 |
|
不同 |
相等 |
按标识符相等的匹配 |
|
相等 |
相等 |
根据页、序号升序、行和列来排序 |
因此，如果想对中断点进行无脑命名和复制，特别是在电源分配时，我们可以将同一范围信号内的所有中断点标识符设为相同，而靠序号的分组来实现自动匹配。
举个例子：
将标识符都设为DC24V（如果有两路电源时可以后缀加序号 DC24V1），当某一组中断点的序号都设为 200时，就能实现源和目标的正确匹配。

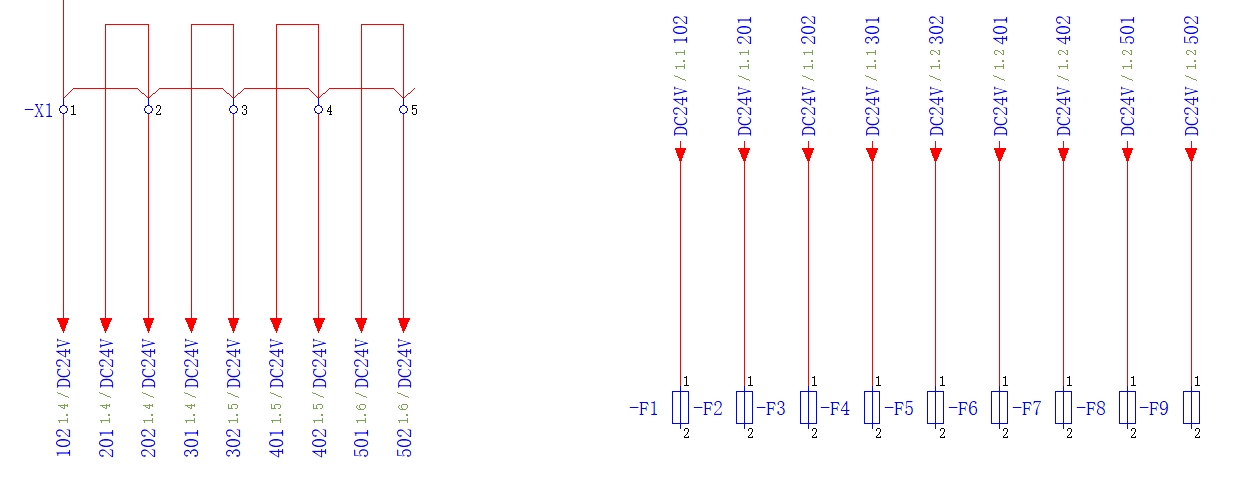

（下图中为方便查看序号，中断点加入了序号属性，显示的102、201……便是序号，规则是：端子号+0+内部时1/外部时2，这种规则你只用关心接上侧还是下侧即可，甚至可以不用第3位，让软件自动匹配接上侧还是下侧）
这种中断点标识符的命名规则，可以是简单的电位名称（如 DC24V），也可以是目标设备名称。无论在第几页，都能一眼识别，可读性非常好，增加或删除中断点时也非常方便，在自动出图（如图纸生成器插件）中，也可以轻松实现匹配。
这种规则应用时要留意上表中序号匹配规则，特别是一页内多个分线端子时，我建议每页的首尾中断点序号要设为一组，序号最好远大于页内所用到的序号（比如设为1000），这样不至于因序号的自动排序引起匹配错误。但如果仍出现未能正确匹配时，还可以通过“中断点导航器”里右键>中断点排序，来手动指定源/目标的成对匹配。
此时手动排序将无视以上所有规则，只会按成对儿的顺序匹配源与目标中断点。
