出品丨电气CAD吧

咱们EPLAN平常表示地线排经常会用两招：母线定义点或黑盒。
逻辑都没毛病，问题是为了表达地排时会画一条虚线，黑盒呢则是虚线边框。虚线本身没问题，但所有东西都用虚线表示的时候，问题就来了。地排是虚线，N排是虚线，辅助线是虚线，PLC边界也是虚线。图纸一多，既不美观也不专业。
那如何让这根地排更“直观”、更“高级”些呢？？
来跟我一些试试这个办法，瞬间提升图纸的美观度
操作很简单：
1、正常放母线定义点+虚线或黑盒，逻辑该怎么弄怎么弄。

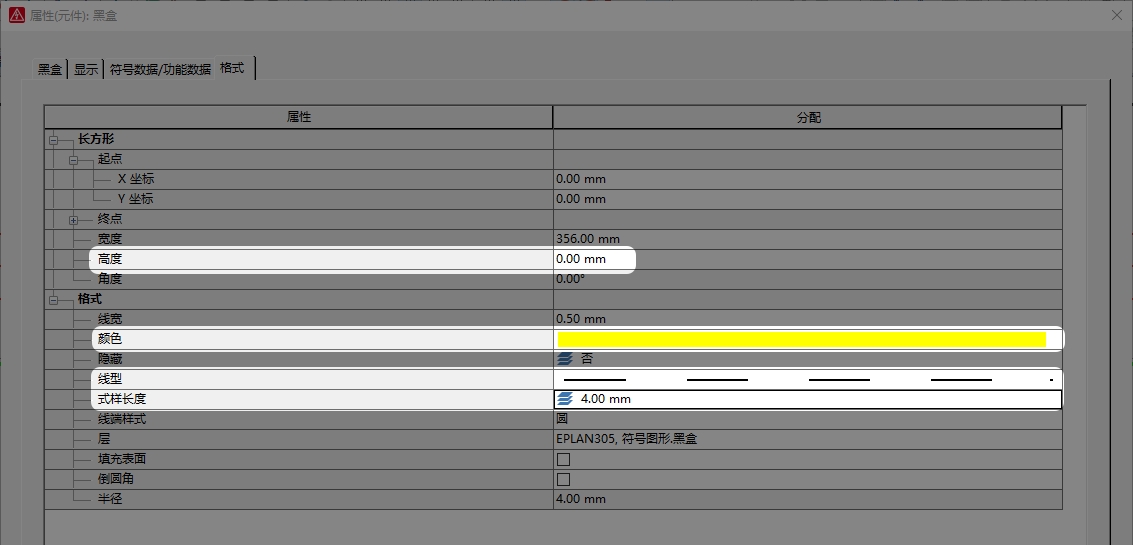

2、如果是虚线把那条代表地排的虚线复制一份，原地粘贴，如果是黑盒，就把黑盒的高度设为0，变成一条虚线。
3、关键来了，把上面一层颜色改为绿色，底下一层改为黄色，并按式样长度相互差开4毫米即可。
然后就完了。

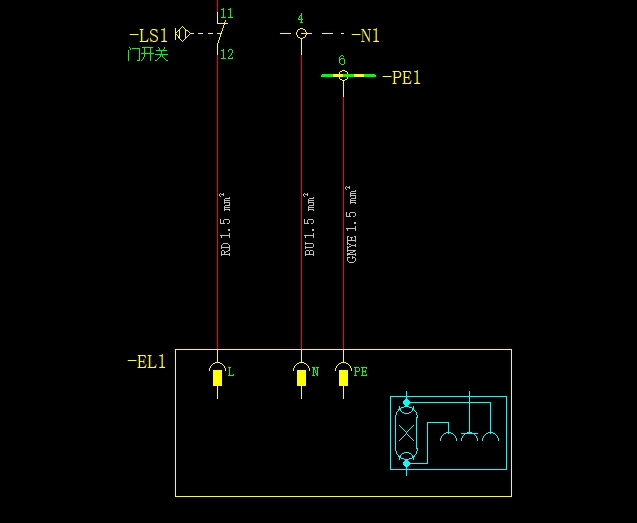

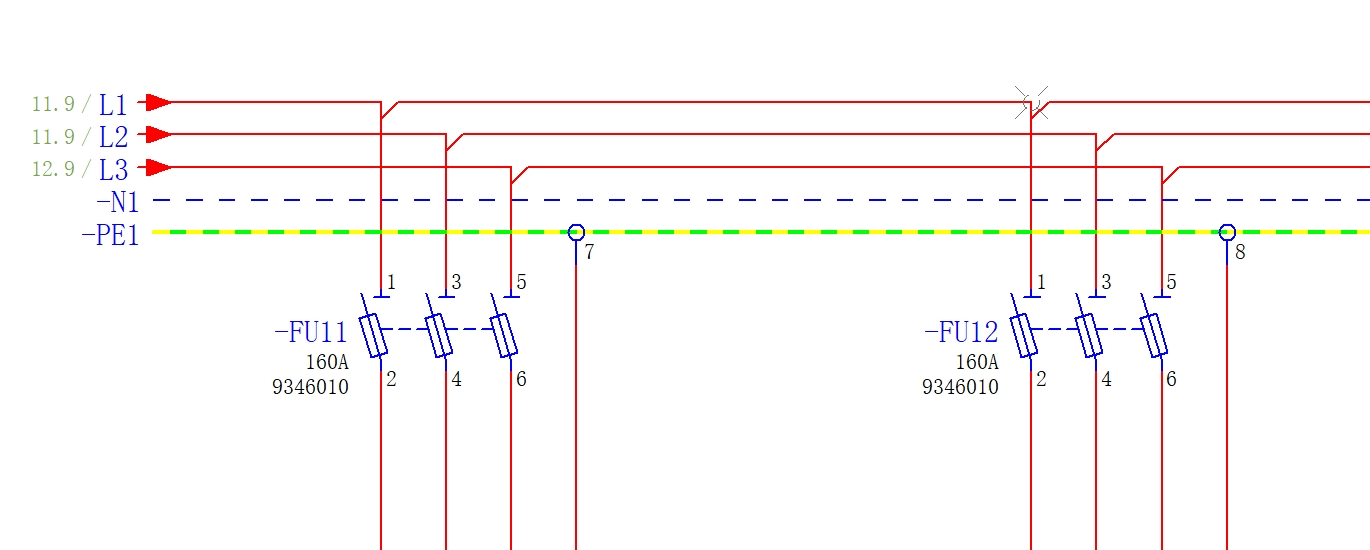

再看那条线——一黄一绿，两条错开的虚线叠在一起。搞电气的都认识黄绿双色，扫一眼就知道是PE，不用猜也不用问。
画完之后说真的，看着舒服不少，不是那种花里胡哨的好看，是“这人干活真仔细”的那种好看。而且无论白色背景还是黑色背景，显示效果都很不错。
有几点小提醒需要注意：
1、错开的距离要按式样长度去移动
2、线条的宽度可以通过“线宽”属性去调整

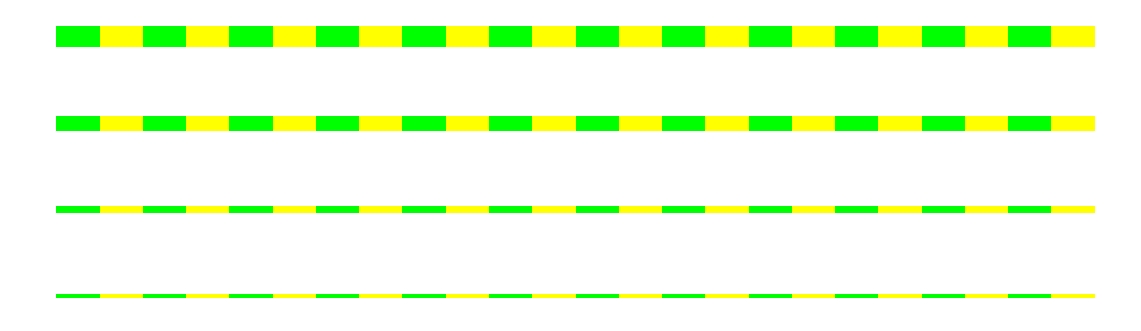

3、黄绿相间的小虚线可以做成宏，不同宽度做成不同变量，以后随时插入进来用。
5、导出PDF或打印时，如果输出为“黑白”则将显示为一根单色的线，只有在“彩色”或“灰色”选项时，才会输出有区别的两色线。
4、绿色要用“号码3 颜色:0,255,0”，这样不会因为EPLAN背景切换而变化。
这个只是视觉上的小调整，不影响EPLAN后台逻辑，报表和电位追踪都正常
第一次试可能会觉得有点奇怪，但用一次就习惯了，我现在所有项目的地排都这么画，没出过问题。
最后再为小伙伴们提供一个做好的宏，可登陆电气CAD吧后下载。
https://www.cad-bbs.cn/pe-macro/
你要是也被那条虚线折磨过，可以试试今天这个小技巧哦。
