铭牌(也称标牌),相当于一个电气设备的简便随身档案,包括了产品名称、型号、制造商、主要技术参数、出厂编号和生产日期等,通常固定在前面板显见之处,兼顾美观的同时还要牢固。有了铭牌以后,会让使用单位对设备的各种情况一目了然,不会超负荷运转。同时也是以防设备多年使用后,出现问题时可以很快的找到设备厂家。

因此设备的铭牌非常重要,国家也出台了相应标准用来规范制造和检验标牌。
今天给大家分享的此套标准就是用于各种机电设备、仪器仪表及各种元器件用的产品铭牌,标准中称作:标牌 (Plates),其应用范围还适用于操作提示牌、说明牌、线路示意图牌、设计数据图表牌和安全标志牌等!下面我们就来看看标准中都包括有哪些要求:
一、型式与尺寸
标牌型式有5类:
型式 代号
矩形(含正方形) J
圆形 Y
椭圆形 T
扇形 Sh
三角形 S
其对应外形如下,各变量尺寸详见本页面左上角的下载链接:
二、标记方法
标牌由以下内容及方法标记:

注:允许省略“名称”和“坚固孔数”

例如1:BxL=16×25 mm,用工业纯铝1060制做的矩形标牌其型号为 J16x25-1060。



三、技术要求

  • 标牌可采用粘贴、标牌铆钉(GB/T 827)、自攻螺钉或螺钉固定;
  • 标牌上的内容和排列方式及颜色由设计者确定。
  • 标牌推荐选用以下材料:
  1. 工业纯铝 1070A、1060、1050A和1035;
  2. 不锈钢 06Cr19Ni10、12Cr18Ni9和10Cr17;
  3. 铸钢、轧制薄钢板等;
  4. 热固性和热塑性塑料;
  5. 特殊需要时,可选用黄铜板H62、H68及其他材料。
  • 金属材料厚度推荐尺寸(mm):0.3、0.4、0.5、0.6、0.8、1、1.2、1.5、2、3、4

四、其它要求

其它要求中包括有对外观的要求、性能要求、检验方法以及检验规则和包装运输贮存,这里就不做详细介绍了,有想了解的小伙伴可以从电脑浏览器中登陆:www.cad-bbs.cn/plates 下载详细标准文件!
五、附带资源
1、为了方便小伙伴们使用,除了提供本详细文档外,还制作了一个常用的矩形标牌供会员下载,在CAD中使用效果如下:

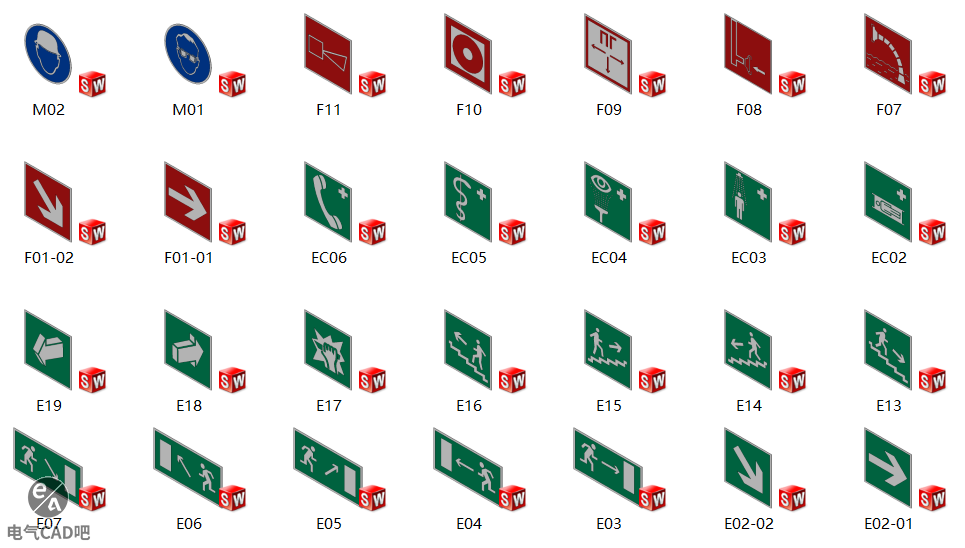

2、提供一套常用的安全标识三维模型,供大家使用。下载请使用电脑端登陆:www.cad-bbs.cn/plates
