EPLAN批量部件生成器

出品丨电气CAD吧

2023/6/12：更新为v1.1.2，修复内部错误。
2023/6/8：更新为v1.1.1，新增“定位占位符行”功能，方便用户自定义占位符行的起始位置。
2023/6/7：更新为v1.1.0，新增型号规则录入表，可按各型号范围，自动生成所有组合条件，速度提升至原来的10倍以上。

一、功能简介：

批量部件生成 BatchPartCreater 是插件商店推出的最强生产力工具之一！它将部件的批量创建巧妙地融合了“#占位符”和“模板”的概念，用户只需录入变化的部分（#占位符），而不变部分利用模板填充。比官方介绍的批量录入要更快、更便捷！还等什么，赶快下载试试吧~

现已登陆电气CAD吧PluginStore插件商店中！

二、插件下载地址：

请在本页面右上角下载：

EPLAN批量部件生成器

三、授权与安装方法：

1、BatchPartCreater v1.1版本为会员授权，用户需有电气CAD吧的会员等级。

2、启动EPLAN后点击插件商店，选择对应插件，选择EPLAN版本，点击“下载”按钮即可开始，安装完成后将出现在对应选项卡内。

EPLAN 2022~2023

EPLAN 2.1~2.9为工具栏显示

四、使用方法：

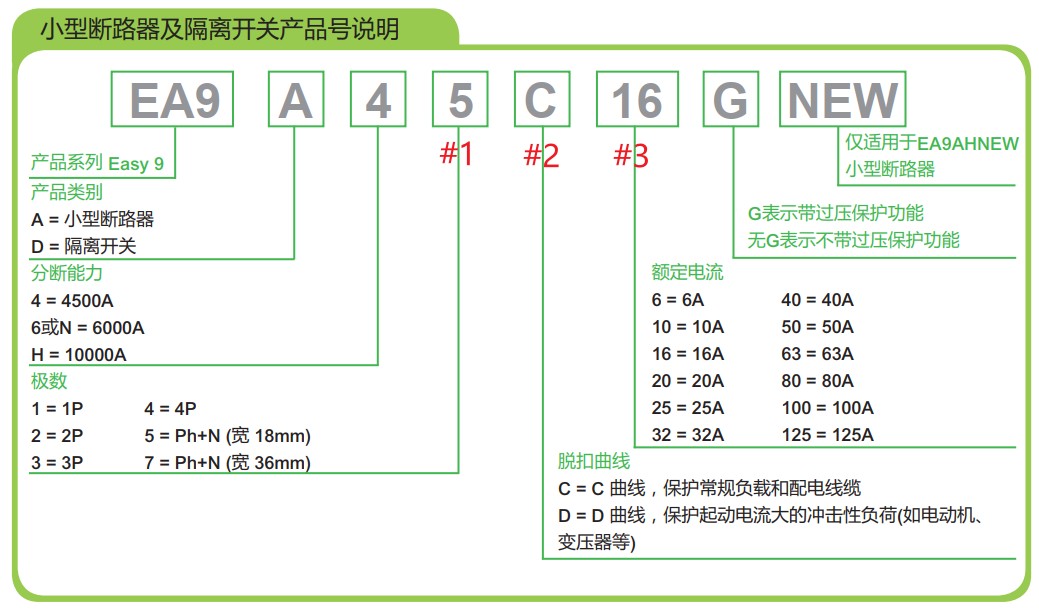

首先了解下插件批量创建的原理，在批量创建部件时，其实很多型号和内容都有变化（变量）和固定（常量）两部分，以施耐德EA9A系列的空气断路器举例如下：

比如要做EA9AN系列，型号是EA9AN1C6，可以发现只有极数、脱扣曲线和额定电流是变化的，这样就可以将变化部件单独自定义为#占位符，而不变部分当做模板信息录入，操作步骤如下：

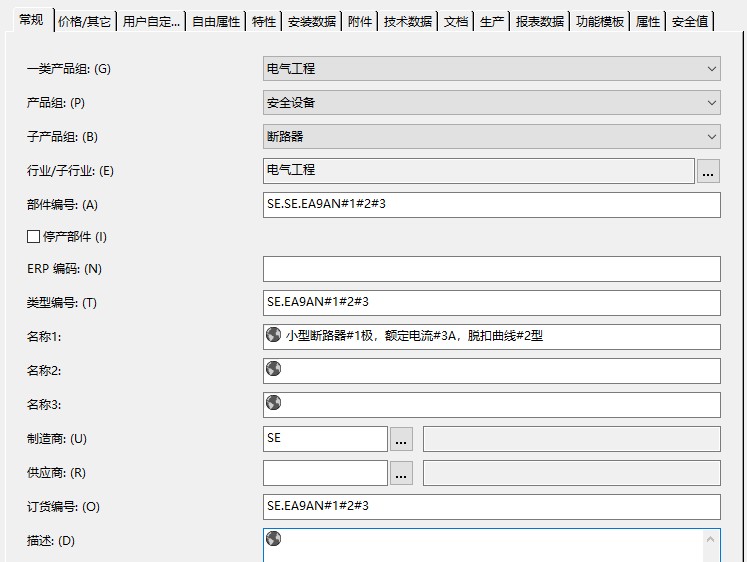

1、首先在部件库内定义一个部件当作模板，将所有使用的信息填写完整，例如：

部件编号：SE.EA9AN#1#2#3

名称1：小型断路器#1极，脱扣曲线#2型，额定电流#3A

订货编号：A9F18#1#2#3

注：图片为了预览按实际录入，而安装尺寸因只能输入数字，也按实际录入

功能模板及其它信息的录入相似……

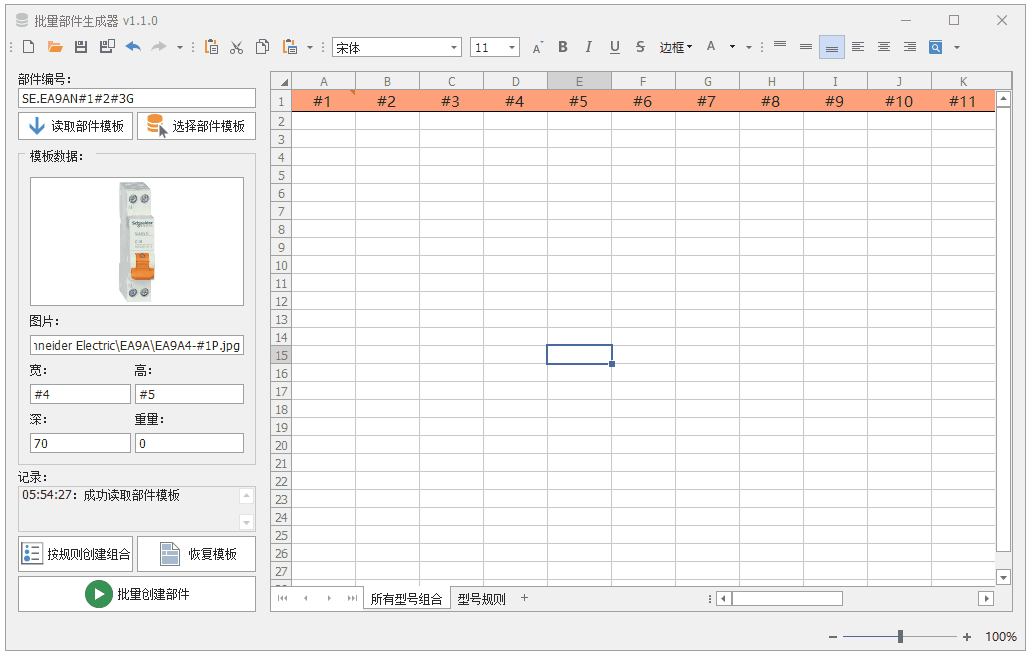

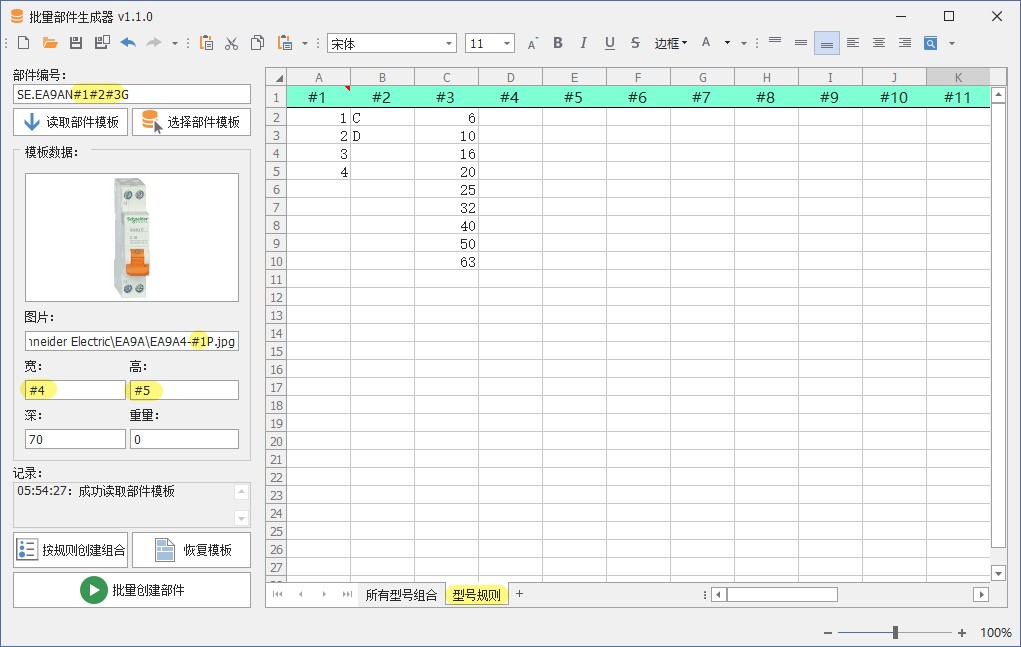

2、生成部件编号：打开插件，读取或选择部件模板，这时左侧将显示部件模板的预览图片，安装尺寸此时就可以单独填入占位符了，然后只需在右侧“型号规则”表中通过占位符来录入变化范围，由于部件型号只涉及到#1~#3，因此只录入到#3，点击“按规则创建组合”，插件将自动在“所有型号组合”表中生成所有组合。（会员最多生成数量为500条/次）

3、补充非型号用的占位符

非型号用的占位符录入，如宽的占位符是#4，高为81，由于1P宽度是17.7，因此我们可以录入公式：

=A2*17.7

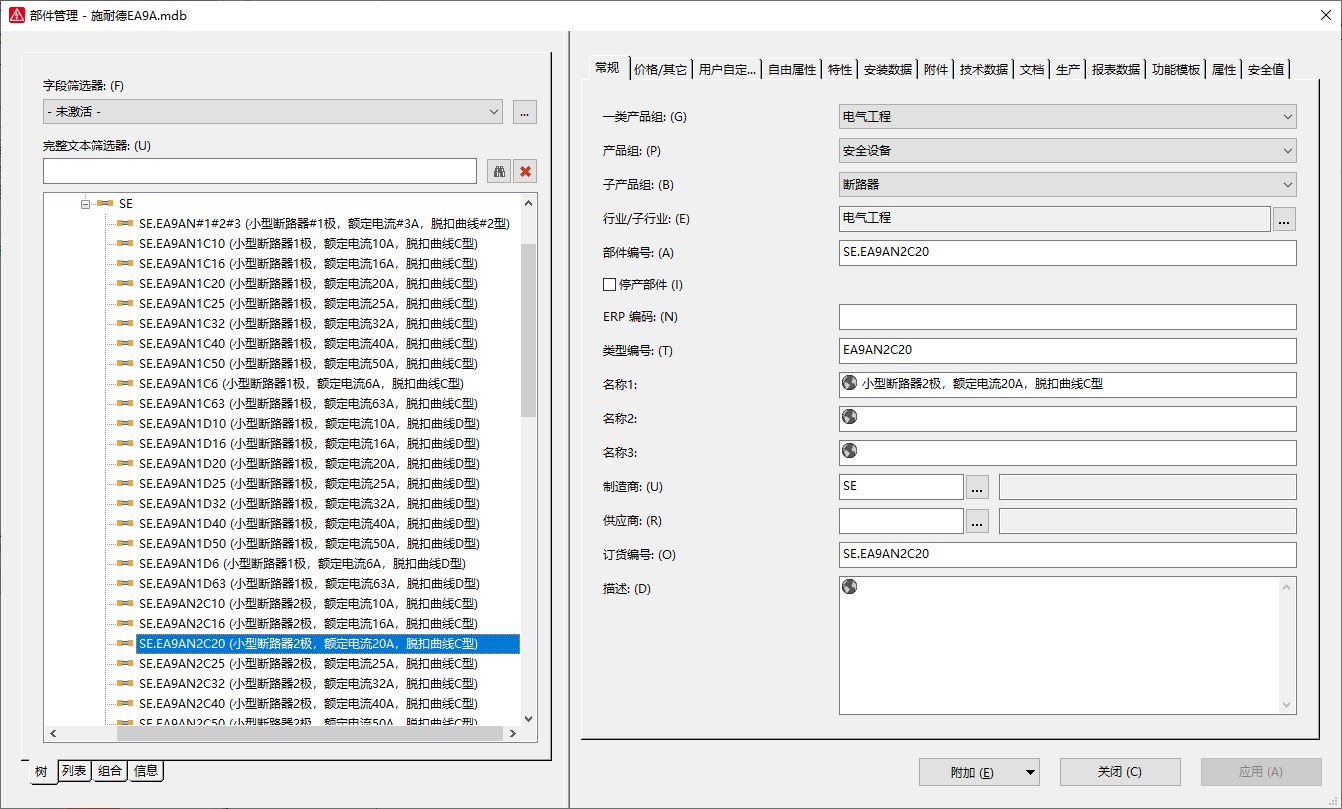

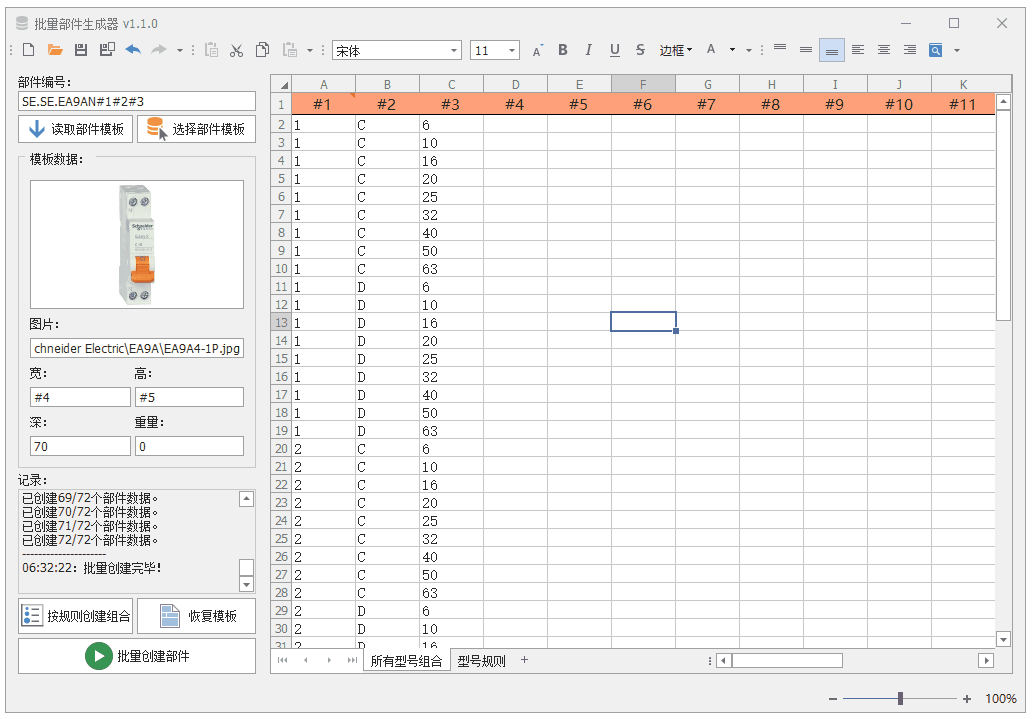

通过拉取得到1~4P的所有宽度，最后点击批量创建部件，执行完成后提示创建完成。
