如何提高电气配线的生产效率？

编辑丨钻石海
出品丨电气CAD论坛

提高配线生产效率的一个关键就是：数据，只有强有力的配线数据做支持，才能将提高配线生产效率变为可能，目前国内大多数企业仍是以人工配线为主流，那么原理图、接线图和接线表通常是配线员工最为常见的3种接线表达方式了，其接线效率也依次递增，那还有没有更好的选择呢？今天我就来向大家推荐下第4种表达方式：可视化引导配线。

可视化引导配线将数据充分做表达，优势显而易见，如同手机上的导航软件，它能让你更加专心驾驶，而不用考虑路线，可视化引导配线的直观与智能，同样也能大大降低配线员工的识图强度，而更加专心的去做配线连接。这里向大家推荐两款软件，并分别讨论：

很多小伙伴可能第一次听说CableDesign与ProHMI，它是由电气CAD论坛联合卓因电气共同开发的一款2D布线设计软件，拥有完全的自主知识产权，开发的目的很简单，就是围绕如何提高配线效率而设计的，下面我们从5个方面来给大家讲解如何利用软件来帮助配线生产：

1

用2D还是3D，这是一个问题。

布线设计是用2D的CableDesign呢还是3D的EPLAN Pro panel？很多朋友不好抉择，到底哪个更适合我、适合公司产品呢？两者都可以生成布线长度数据，我们一起来分析下优劣，2D与3D区别最大的就是元件了，选择了3D意味着需要有3D模型的支持，EPLAN不能建模，只能通过DATA Portal导入step格式或其它三维软件来建模后导入，而选择了2D，意味着元件是平面的，可以通过截图、绘制等方法来制作，所以选择更多，而连接点的Z向数据通过录入，就能保证布线长度的正确，元件的纵向尺寸反而并不重要了。

使用3D更适合复杂的结构设计，例如变频器的布线设计、电力设备内部横竖交错的元件板设计等，其特点都是结构空间紧凑且复杂的。而像只含一块元件板的盘柜，如PLC控制柜、各类单面或双面的盘柜则2D就能完全满足需求，且能有效减少设计与建模的时间，更快一步提交生产数据。

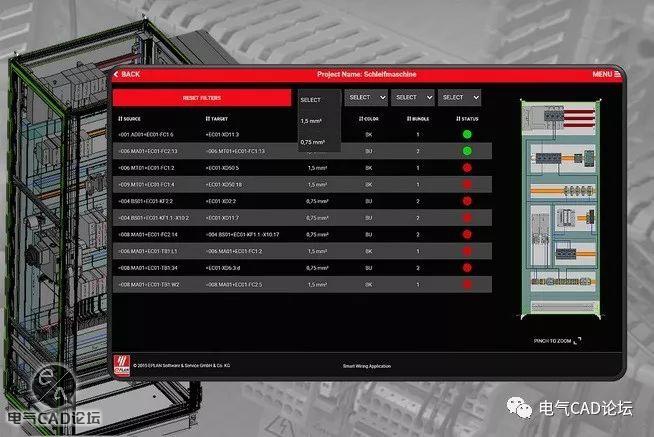

无论你选择的是2D还是3D做布线，最终的目的是让生产与你的设计相同步，否则前期做的再好，也只是纸上谈兵，浪费宝贵的设计时间。EPLAN在2019年推出的Smart wiring智能布线软件与同年卓因电气推出ProHMI辅助生产软件都有异曲同工之效，两者都是实现向导式配线，使布线过程中省去了接线图/接线表，从而无需对复杂的文档进行说明备注。让安装布局、装置、连接和路径变得更加形象化。

ProHMI 辅助生产软件除了图形化引导外，还具备语音提醒功能

降低设计的工作重复，是最先要考虑到的，比如说元件库，我们谁都不愿意做重复的事情，CableDesign目前通过两种方式便能快速生成元件库。

1）兼容EPLAN的部件库，假如你有完整的部件数据，那么就可以一键导入到CableDesign中，连接点排列样式与元件外形尺寸、型号等都可以轻松复用，避免二次建库。

2）通过csv批量制作元件库

利用EXCEL，同样可以批量制作元件库，只需将外形尺寸与连接点数据录入即可，例如下图是PHOENIX的QUINT POWER开关电源外形图与CSV的定义：

减少重复同样可以从布局开始，虽然在CableDesign中做布局也很简单，但如果你已经从其它软件里做过布局，那同样可以重复利用，CableDesign将自动识别元件，并用库元件自动替代。

CableDesign可为国内外的批量裁线机提供数据表格，方便通过硬件去实现大批量的导线加工，卓因电气联合多个合作厂家，可以实现裁线、剥线、穿号码管与压接线鼻的批量同步生产，为配线效率的提升提供更多选择！

以上便是提高配线生产效率的几个方面，希望能为国内电气设备的生产企业，提供一些帮助，还是那句话，无论你选择的是2D还是3D做布线，最终的目的是让生产能与你的设计相同步，否则前期做的在好，而没有良好的执行，那浪费的会是你宝贵的时间。
