介绍：

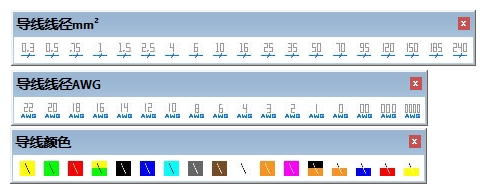

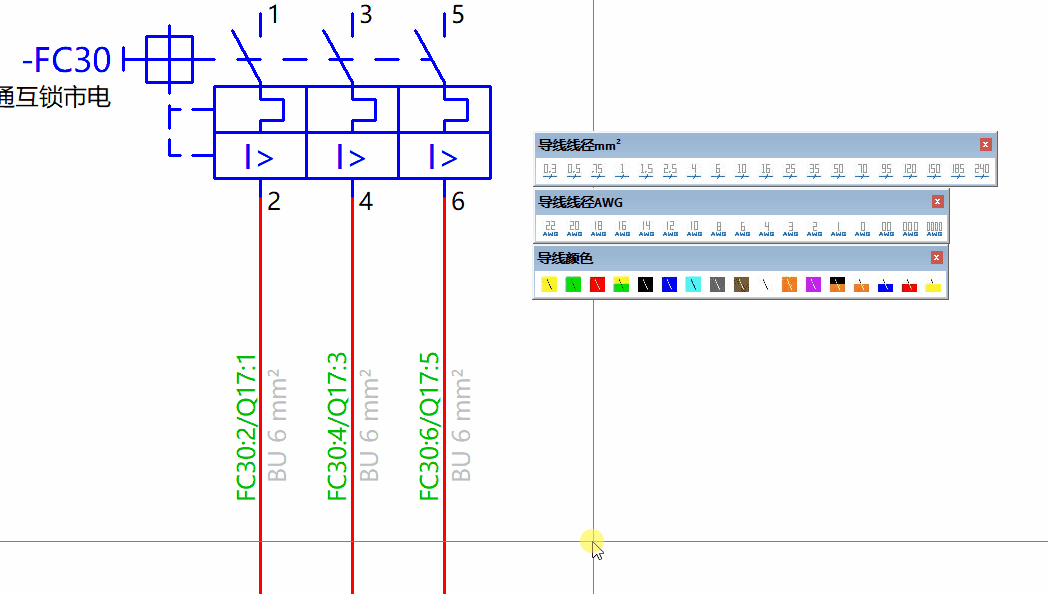

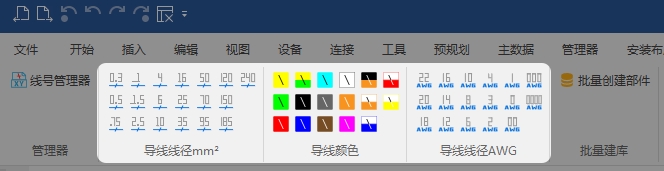

连接定义工具栏采用主/子工具栏设计，能最大限度节约屏幕的显示空间，可以一键为EPLAN下的连接定义点设置颜色与线径。
另外，有的小伙伴反映怎么显示带单位的线径，有关这个问题其实可以先设置好一个线号的属性排列，然后参考我们曾经发布过的教程：https://www.cad-bbs.cn/eplan-property/，用作默认后，在标注线径时就会自动显示单位了。
2022/05/07：本次更新v1.23，修正部分LBU浅蓝缩写错误，各线径新增BN棕色标记。
2022/01/19：本次更新适合版本：EPLAN v2.1~ 2.9更新，主要为2.9新增了10、16、25、35、50平方的连接定义，新增灰色、白色、黑橙、白橙、白蓝、白红颜色定义。修正青色为浅蓝(LBU)。有需要的小伙伴快快下载升级吧！
更新方法：
1、复制到或替换“\电气CAD吧\线径与颜色”文件夹，之前目录下的“线径与颜色”文件夹可以删除。
2、执行菜单：工具>脚本>卸载……，将之前的SetProperty.cs删除。
3、右键EPLAN中的工具栏>调整，将之前的工具栏全删除后（如下图黄色区域），在导入“连接定义工具栏.xml”
安装方法：
1、将下载的文件夹“电气CAD吧”复制到EPLAN默认DATA下的图片目录内。
默认位置：C:\Users\Public\EPLAN\Data\图片\你的用户名\
2、将下载的文件“连接定义工具栏.cs”复制到EPLAN默认脚本下的图片目录内。
默认位置：C:\Users\Public\EPLAN\Data\脚本\你的用户名\
3、启动EPLAN软件，执行菜单：工具>脚本>加载，选择第2步里的“连接定义工具栏.cs”。
4、在EPLAN工具栏上右键，选择“导入”，选择下载的“连接定义工具栏.xm”
声明：您必须遵守我们的协议，如果您下载了该资源行为将被视为对《免责声明》全部内容的认可，本网站资源大都来自原创，也有少部分来自互联网收集，仅供用于学习和交流，请勿用于商业用途。如有侵权、不妥之处，请联系站长并出示版权证明以便删除。敬请谅解！ 侵权删帖/违法举报/投稿等事物联系邮箱：cad-bbs@qq.com
评论(11)
你好博主，我2022，下载的电气插件更新了这个，菜单出来了，但是不能使用，改变颜色和线径都没作用

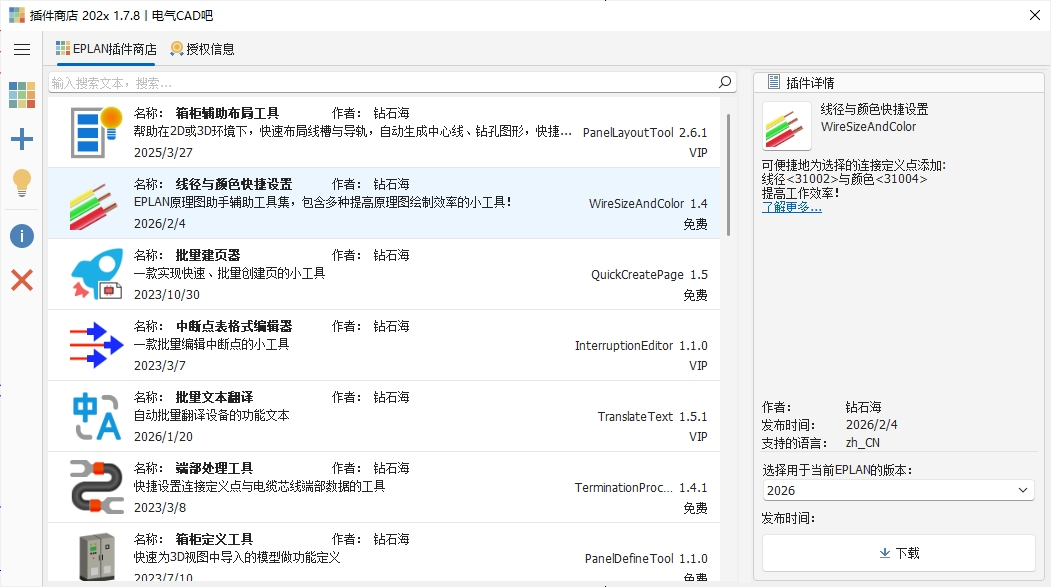

这个版本如同标题中标注，用于2.1~2.9。202x版本的可在本网站搜索“插件商店”，从中去下载2022的连接定义工具。
这个插件EPLAN2022上能用吗
可以
插件仓库中有免费的线径和颜色更改插件。 是否可以开放颜色的参数，可以自己加颜色。 另外是否可以同时设置同时更改显示的颜色和连接图形的颜色？
行是行，不过那样搭配的按钮就太多了。
坛主！eplan 2.8 无法加载改插件！帮忙看看是哪里出了问题！谢谢
没条件在2.8上测试，所以我也没办法。
已更新2.9专用版本
给力！
感谢分享
