EPLAN线号管理器

2025/6/09本次v1.3更新：支持4种命名线号规则的自动生成
2024/11/11本次v1.2更新：支持了对页的子结构识别
v1.1更新：本次更新添加了“删除重复线号”功能，能自动删除页内重复的连接定义点。欢迎体验。

更新v1.3：

本次更新支持了自动命名线号的功能，如果你也常常对线号的命名规则设置非常苦恼，那此次更新将带来全新的操作体验！让您无需编辑命名规则，也可自动命名线号。现已支持的线号规则如下：

源>目标，如F01:1/F02:2
设备:连接点，如F01:1
IO连接点，如I0.1
标识+序号，如U1

一、功能简介：

Hi~小伙伴们大家好，这里是由“电气CAD吧”给大家带来的EPLAN资源分享，今天介绍的是一款批量编辑和命名线号的插件。如果你在工作中需要经常设置连接定义点中的各类属性，那么这款插件相信一定对你很有用！

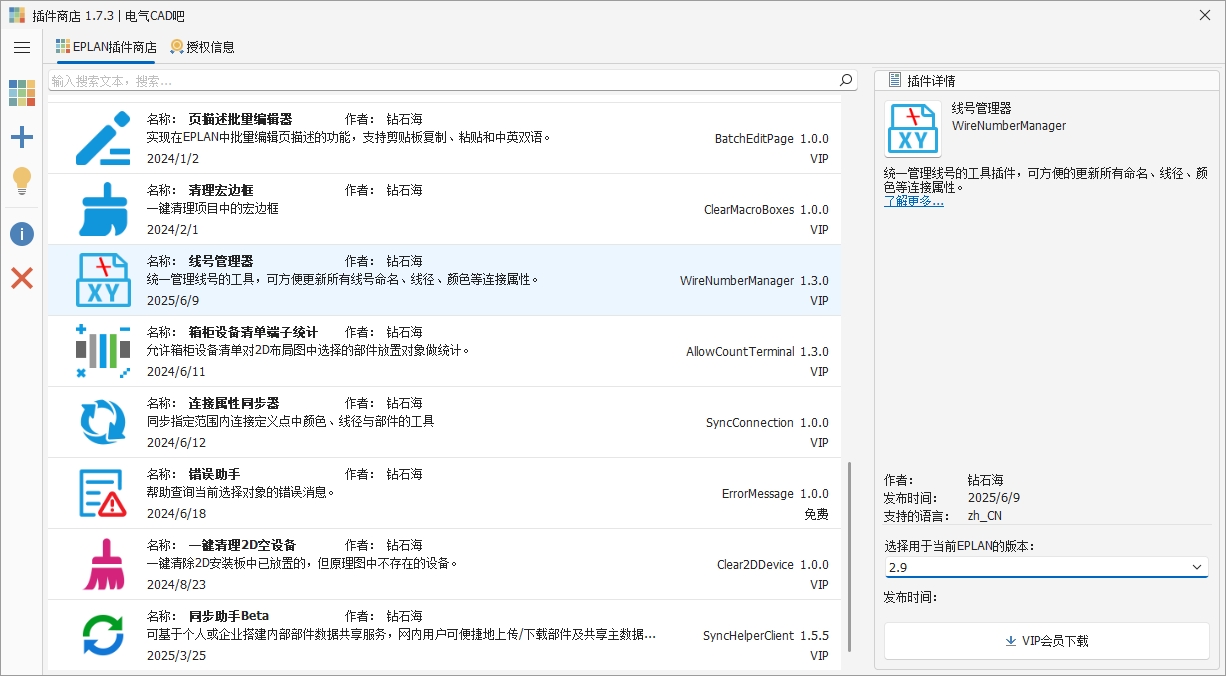

首先我们登陆PluginStore插件商店，拖动到底部，选择线号管理器，并从右侧选择当前的EPLAN版本，点击下载即可完成安装！

二、插件下载地址：

下载请使用浏览器登录：https://www.cad-bbs.cn/WireNumberManager/

三、授权与安装方法：

1、WireNumberManager为会员授权，需要电气CAD吧会员权限使用。

2、启动EPLAN后点击插件商店，选择对应插件，选择EPLAN版本，点击“下载”按钮即可开始安装，安装成功后将在最右侧新增工具栏和命令图标。

由于EPLAN v2.9 API 问题，在安装完插件后，若图标显示错位，有两种办法可解决：

方法1：自行在工具栏上右键>调整，双击工具栏上各图标，并指定为正确图标，功能不受影响。

方法2：通过插件商店先卸载当前插件，然后在工具栏上右键>调整，工具栏选项卡下删除对应工具栏，然后重启EPLAN，重装一次插件即可正常显示。

3、卸载或更新：首先点击运行希望更改的插件，然后打开插件商店，点击要卸载或更新的插件，点击右下角“卸载”或“更新”，确定。按提示需要关闭重启EPLAN，关闭软件后按提示对话框直接打开插件文件位置，删除。重新启动EPLAN，再次安装便是最新版本。

四、使用方法：

v1.3版本可实现对连接定义点(电缆除外)中颜色、线径的批量更改，以及重新命名的功能，此外还支持导出xlsx表格的功能。下面我们来演示如何使用。

4.1生成连接定义点

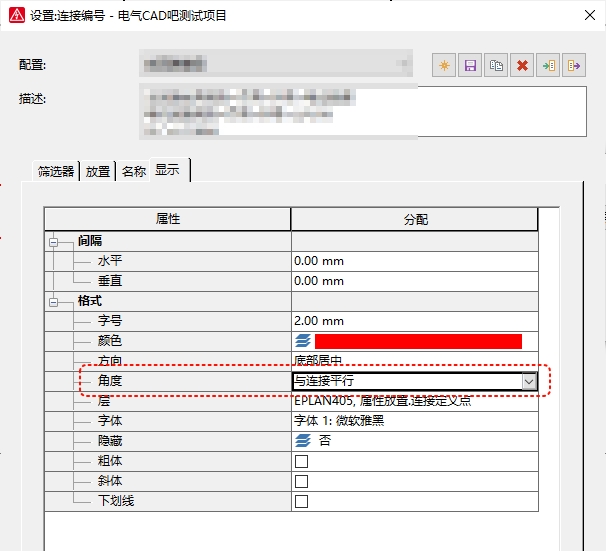

首先需要先放置连接定义点，EPLAN中执行菜单：项目数据>连接>编号>放置命令。强烈建议将设置内“显示”选项卡下的角度改为：与连接平行，这样无论横向还是竖向生成的线号，显示效果最佳！

4.2 选择范围

插件安装完成后，会默认出现在右侧的工具栏中，点击插件后将显示运行界面。

可以看到第一排工具栏中有3个读取范围的按钮：“选择项”、“页”、“项目”，分别代表了作用区域，如果点击“页”，则插件将读取当前页中所有的连接定义点，如果点击“项目”，则读取项目内所有连接定义点。

4.3 规则设置

第二排工具栏是对连接定义点的命名功能，可以父节点内下所有子节点进行命名，同时“规则设置”按钮可调出设置对话框，以便更新规则。

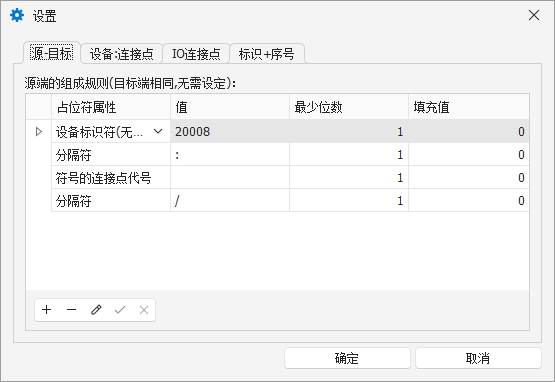

需要注意的是，对“源-目标”的规则设定时，只需设定“源”侧的组成和源与目标之间的分隔符即可，无需设定目标侧，此规则将自动判定源与目标的组成是相同的。

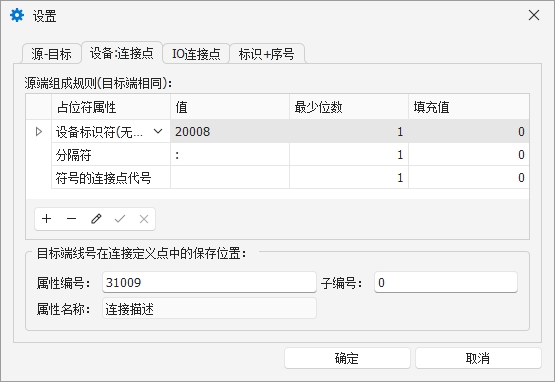

在”设备:连接点”规则的设置选项卡下，源端的线号将自动命名到连接定义点的连接代号属性内，而目标端的线号将自动命名到用户指定的属性编号下，以便于用户自定义保存位置，从而在生成报表时方便将其显示。

4.4 自动更改线号样式

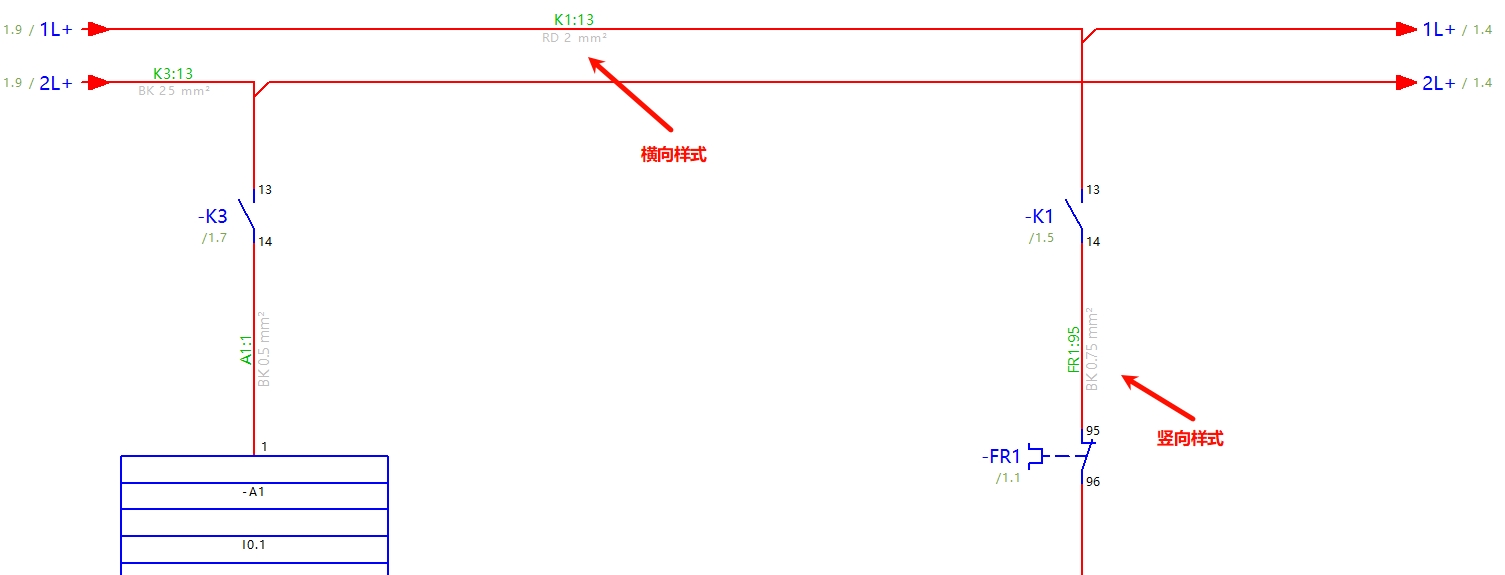

v1.3版本新增了线号样式的更改，插件默认生成横向和竖向样式，其表现如下：

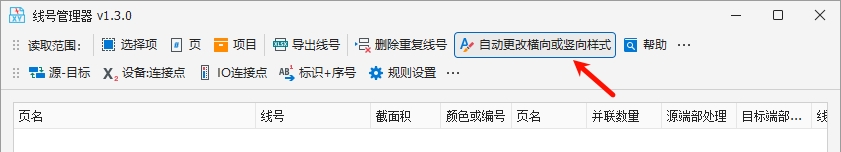

插件会根据EPLAN生成线号的方向，自动设定两类方向的样式，无需用户频繁地设置格式，给用户带来极大的便捷！为了使线号统一格式，建议用户在放置编号时将“显示”选项卡下的角度改为：与连接平行，如果希望取消自动更改线号样式，可将工具栏上此按钮取消按下状态。

4.5 示例

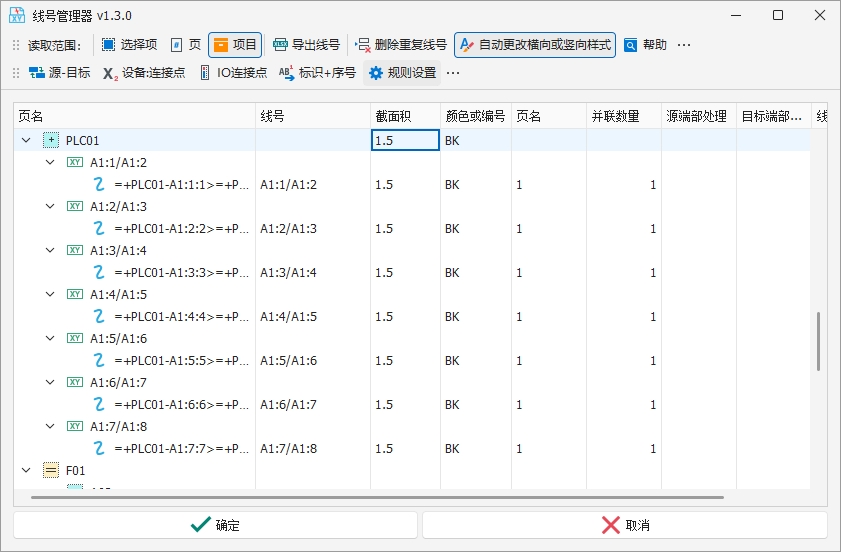

假如我希望所有A01位置下的导线颜色都为黑色，那么只需在A01行的颜色列中输入颜色代码，那么此结构中所有线号将都赋值为黑色，其它属性以此类推，都可以批量地录入。

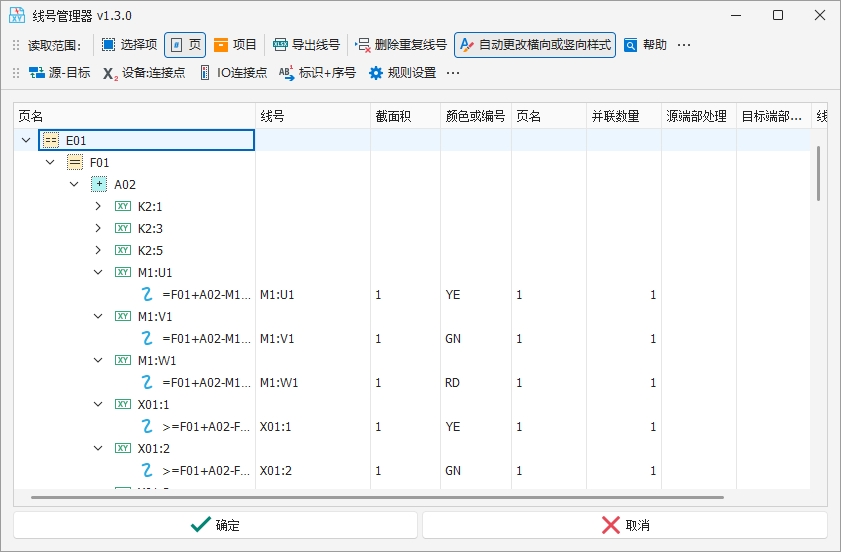

点击“设备连接点”按钮，将预览按“设备连接点”规则生成的线号。

最后点击确定就可以使预览生效啦！

我们还可以在列头上右键，选择自定义，通过自定义属性对话框来拖放线号其它属性，Ctrl+F可以调出搜索面板，同时还支持按条件过滤等筛选功能。

小伙伴们有其它建议，也欢迎底部留言反馈！

电气CAD吧承接EPLAN各类插件开发，可为企业提供自动出图解决方案与图纸绘制服务，欢迎咨询！微信shb8311。电气CAD吧也将会持续为大家带来更多更好的优质教程与实用工具！下载请使用浏览器登录：

https://www.cad-bbs.cn/WireNumberManager/

关注微信视频号，马上观看操作视频！
