施耐德RXM继电器元件库
编辑丨钻石海
出品丨电气CAD论坛

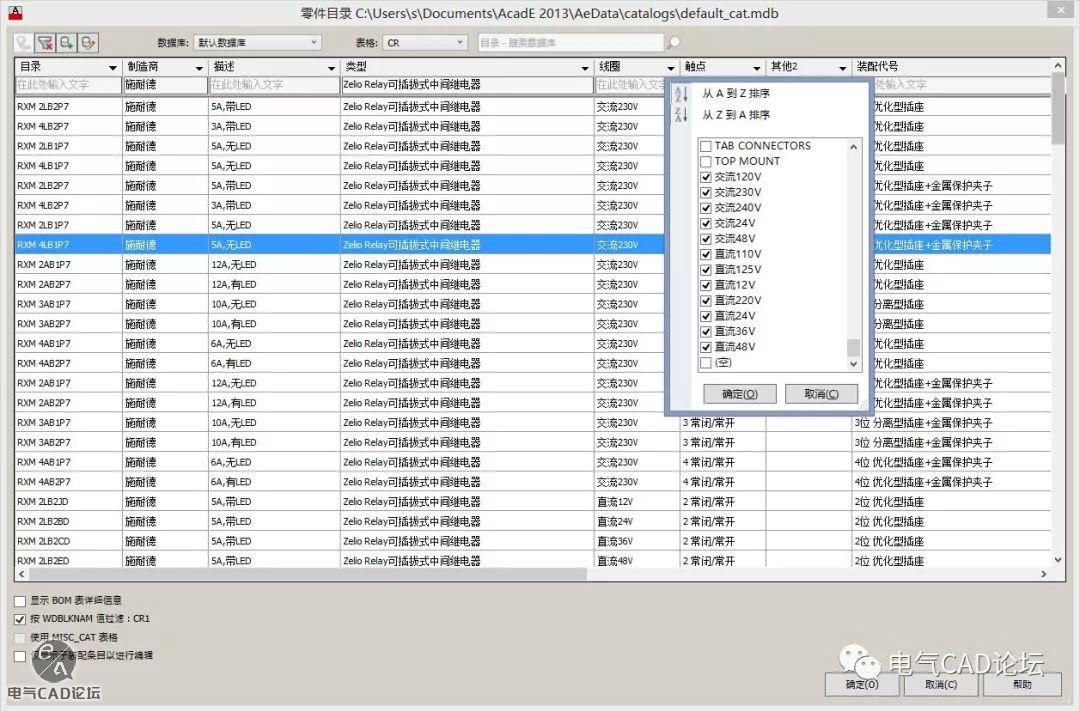

- 打开你的dafault_cat数据库文件,默认安装位置在:x:\Users\你的用户名\Documents\Acade 20xx\AeData\zh-CN\Catalogs通过外部数据>新数据源>从文件>excel导入,分别把文件夹内的表格导入。有重名的选重名的表,并将第一行指定为标题,一路下一步即可。
-
打开另一个包含连接点信息的数据库footprint_lookup,默认位置:C:\Users\Public\Documents\Autodesk\Acade 20xx\Libs\panel
如第一步分别导入对应的表格即可。
-
复制接线图文件夹“施耐德”到默认位置 x:\Users\Public\Documents\Autodesk\Acade 20xx\Libs\panel
哎,真是没有比较就没有伤害,相比EPLAN的EDZ部件库一键导入,AutoCAD Electrical导入库的方法简直弱鸡的不行,所以只能手动通过ACCESS来批量插入外部数据,这一点也希望自动桌子公司能早日改良下操作步骤吧。
