昨天我们已经了解到静态元素和特殊文本,分别表示一些图形、不变的文字还有用来插入项目的一些信息(特殊文本),主要起来辅助注释的作用,那表格里那些来自原理图数据的信息是哪些呢?这就是:

占位符

占位符就是在为表格生成报表时,EPLAN会自动用各项目对象的相应值替换此占位符,通过此值生成报表,例如,组件、页、符号等。

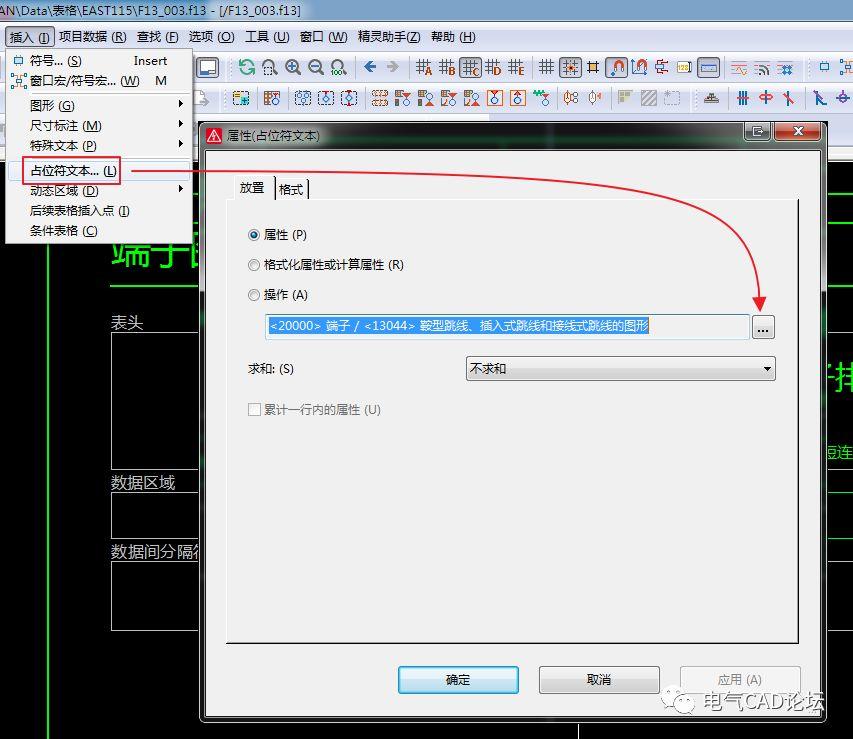

你可以从这里插入占位符

EPLAN表格的那些事儿(二)

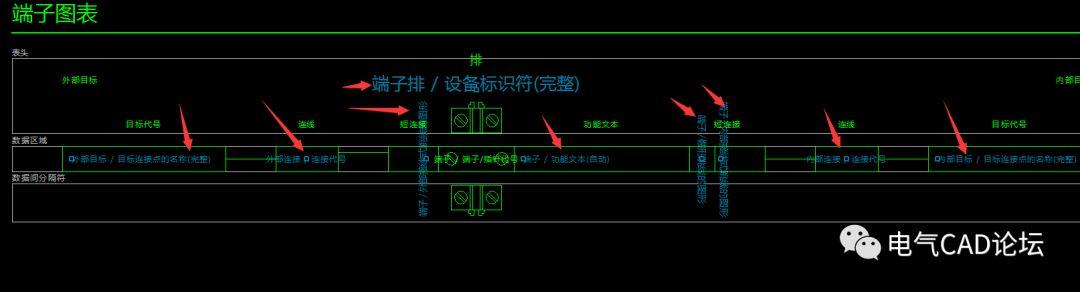

例如端子图表中下列均为不同属性的占位符。

EPLAN表格的那些事儿(二)

占位符根据报表类型的不同,也会包含不同的属性。

EPLAN表格的那些事儿(二)

在自定义自己的占位符属性时,提前记下要显示的属性编号<xxxxx>是个好主意,例如常见的:

  • 内部连接(或外部)的连接代号属性是<31011>连接代号。

  • 端子的功能文本是<20031>功能文本。

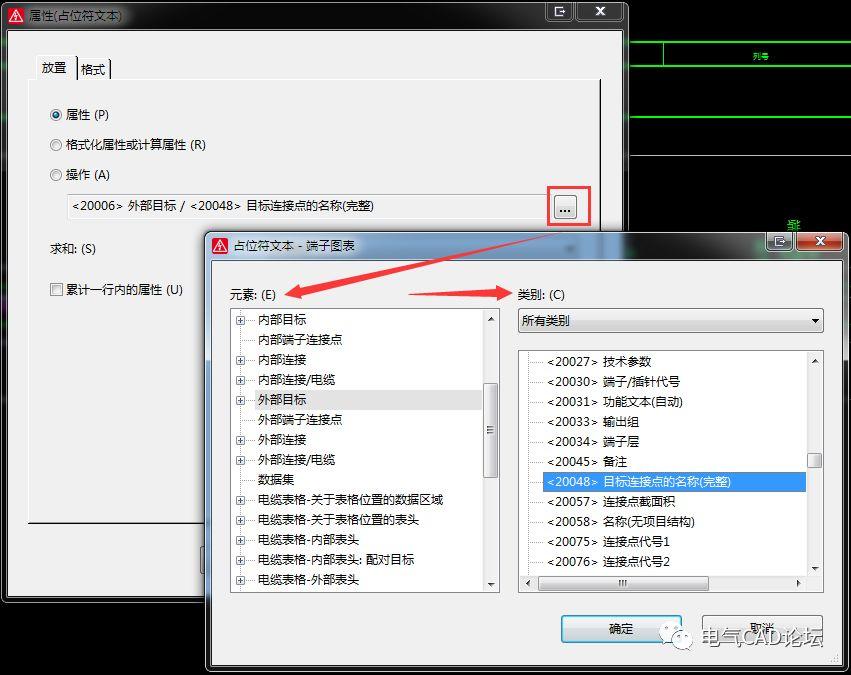

如果你说我不知道我想显示的属性是多少怎么办?很简单,你可以先找到准备显示的某个文字,双击调出属性对话框,在显示栏下可以列出当前的所有属性,找到并记下编号就是了。(如果没有显示,可以点击新建按钮从里面找)

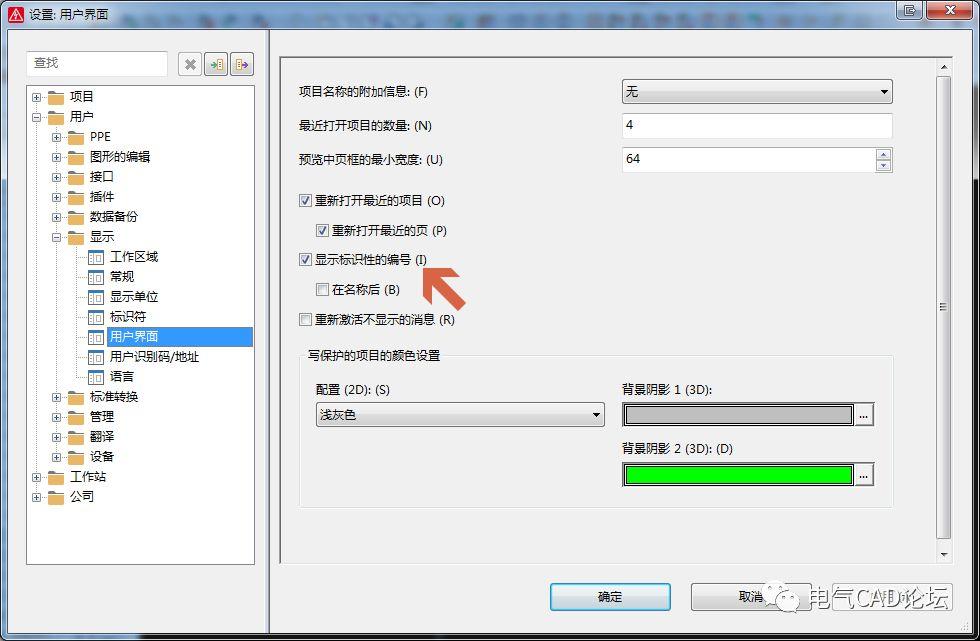

如果你的对话框里没有像上图那样显示<XXXX>编号,可以通过菜单:选项>设置 用户/显示/用户界面里打开此功能。

EPLAN表格的那些事儿(二)

占位符除了可以显示某些属性外,还可以进行操作,例如求和、累计等操作。很强大哩~



通过以上,我们已经清楚了报表里的文字种类、文字来历等,那还有一个问题,报表是有很多行组成的,怎么去自动生成多行的报表呢?

这就要来了解另一个定义:

表头+数据区域+数据间分隔符

未完,明日最后一节。
