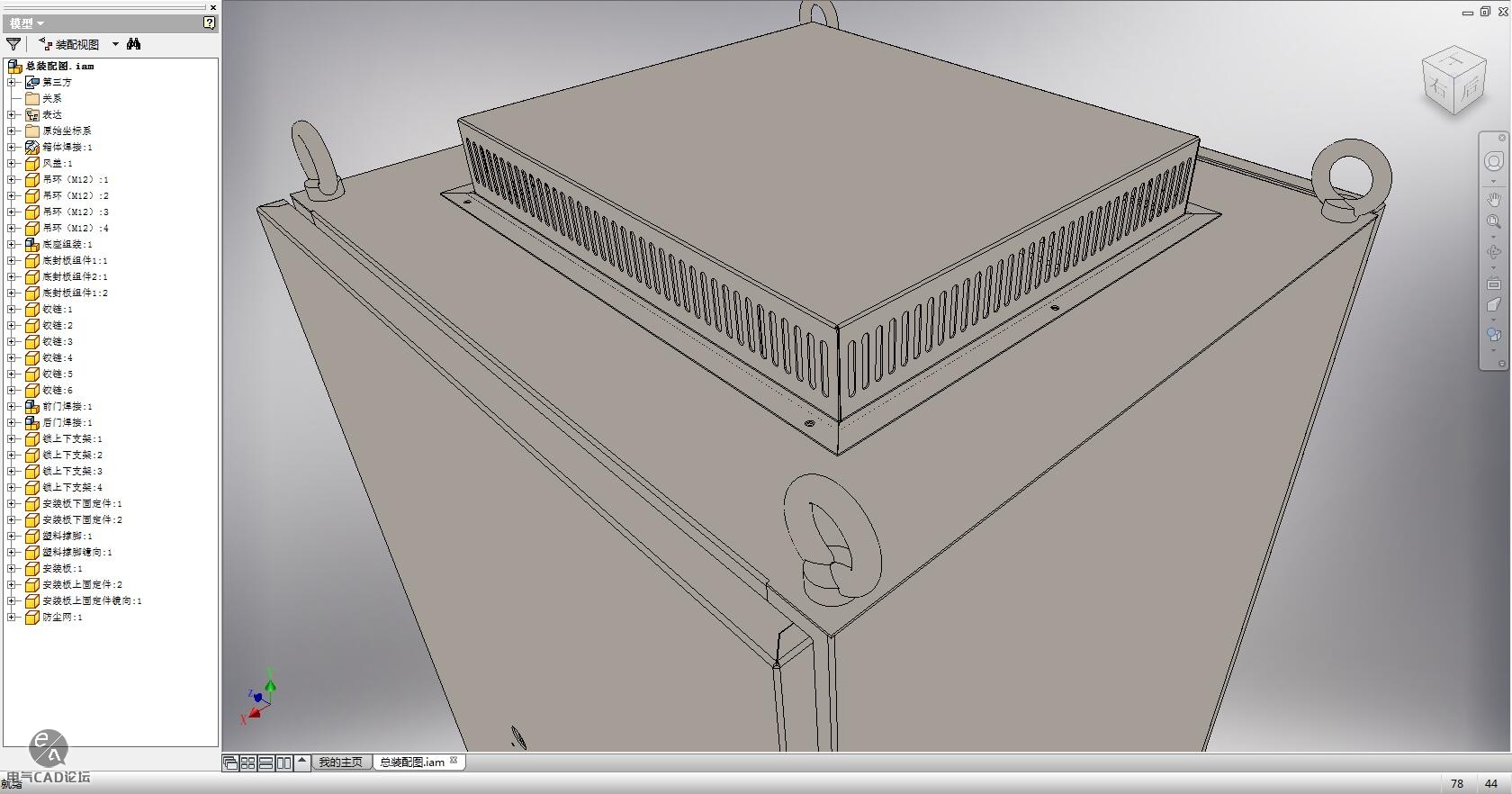

一套仿威图ES系列机柜模型,SolidWorks设计,全部为可编辑模型。

ES控制柜工艺特点及性能:

  1. 独立式电柜,不适宜并柜使用
  2. 独特的五折型材整体焊接而成的主体框架不但确保柜体的高强度而且使柜体的防护等级达到IP55
  3. 框架上密布的25mm 间距模数孔确保安装的灵活性、通用性
  4. 镀锌安装板可以利用塑料滑块通过导轨从正面推入柜内,且两边有U型折边使安装板更牢固和更便于搬运
  5. ES系列与PS系列的尺寸能互相配合,零件及附件通用性强,均可快速地安装。
  6. 前门可单、双开,高于地面25mm隐蔽式门铰,安装容易,更换简便,大门可以130度角打开,也可以改为180度角,门上装每25mm 钻一个长方形框,即可加固门板,又可方便电线 束电器元件等安装。
  7. 后置壁板用螺丝扣件简单方便安装,后壁板也可以门板代替。
  8. 安装板利用滑轨可每25mm调节深度。
  9. 门、柜体、后壁板,安装板均有安全可告的接地连接点。
  10. 底部有分三部分可更换的专线封板,可拆下钻孔,专线定位更加灵活。
  11. 底座与PS系列相同(自选件)
  12. 表面处理:去油、磷化、电泳底漆、喷防水塑粉
  13. 主题颜极:RAL7032(可按客户颜色要求喷粉)安装板、红黄色或镀锌。
  14. 材料:冷轧钢板或不锈钢,门:2.0mm,箱体:1.5mm,安装板:2.5mm。
