什么是GGD?

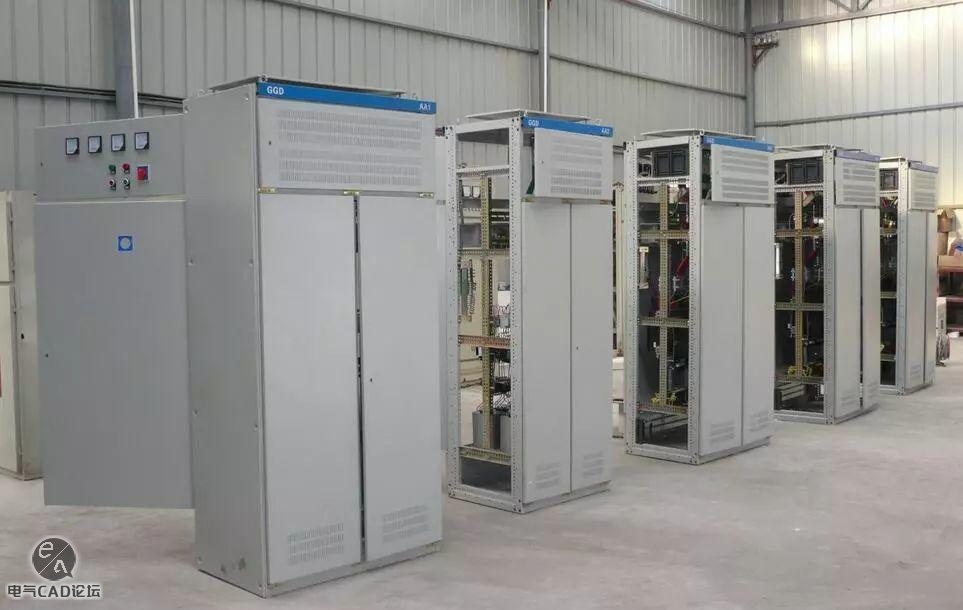

GGD低压开关柜是一种交流低压配电柜,用于固定接线低压配电柜,区分为GGD1GGD2GGD3三种类型,分段电流能力不同。常用于发电厂、变电站、厂矿企业等电力用户,作为交流50-60Hz,额定工作电流至3150A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD低压开关柜总装图分享

结构特点?


  1. 柜架用8MF冷弯型钢材局部焊接拼装而成,构架上分别有按E=20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性。
  2. 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构,柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。
  3. 默认防护等级为IP30
  4. 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。
  5. 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便,门的折边处有橡胶镶条。
  6. 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。
  7. 柜体的顶盖,可在需要时拆除,便于主母线的装配和调整。

GGD低压开关柜总装图分享

所以上面说了那么多,重要的就是20mm的模数孔,也就在设计元件安装板时,外形尺寸和安装尺寸要以20的倍数去设计,这样在安装上就能配套上了。对非标设计的朋友,这套图纸也许能为你所用!

来看下图纸的截图,看看是不是你需要的。

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

内容除了包含整套结构图纸外(含钣金展开),还能下载CAD格式的电气原理图一份。内容如下:

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享

GGD低压开关柜总装图分享
