各位好！
自《图纸生成器》发布以来，至今已接近一年时间。在这段时间里，我们持续进行了多项优化与功能升级，目前该工具已成功应用于十余家中小企业的实际项目中。特别是最新发布的 2.0 版本，我们将面向对象的设计理念引入模板开发中，极大地提升了系统的灵活性与可扩展性。
在本次介绍中，我将以一个实际需求“制作表格”为例，带大家深入了解 2.0 版本中所引入的核心功能，并希望通过这个案例，帮助大家实现举一反三，最终达成自动化出图的目标。
面向对象编程（OOP）的三大核心特性为：封装、继承、多态。接下来我将逐步展开讲解，并结合《图纸生成器》的具体应用进行说明。
一、创建单元格宏
首先，我们需要定义表格的基本组成单元——单元格。我们建议从宏项目中创建该单元格，以便后续的统一管理。该单元格将成为整个表格构建的最小单位。

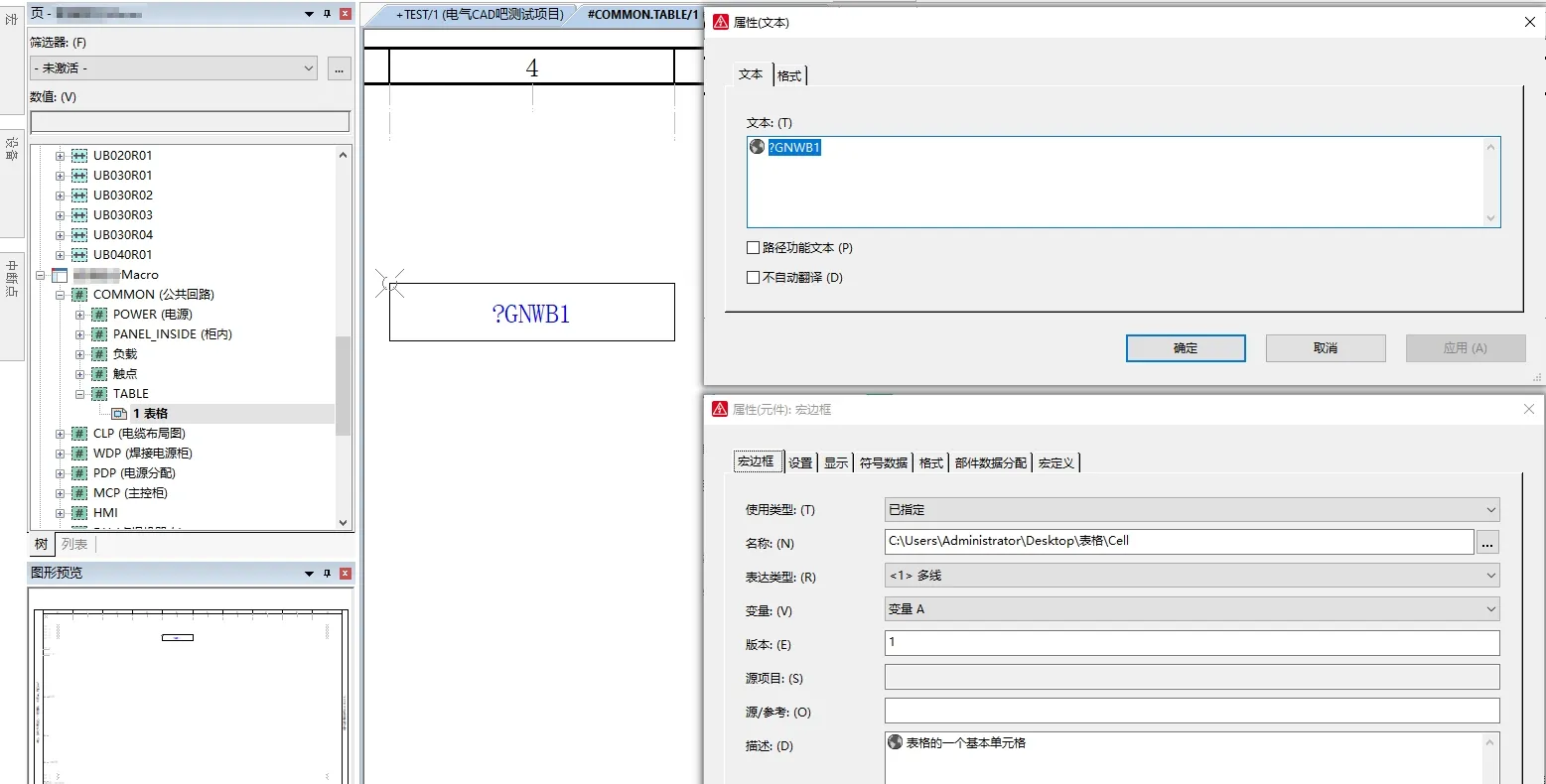

该单元格由以下三个部分组成：
- 一个文本对象，内容为
?GNWB1； - 一个黑色实线矩形框；
- 宏边框；
其中，?GNWB1 是一个以问号开头的占位符属性，用户可根据需要自定义命名，支持中英文字符。
宏边框可通过右键菜单将基准点调整至左上角（虽然默认为居中，但该操作可根据需求进行调整），并在宏名称中指定保存路径即可完成配置。
单元格的初始位置需根据实际图纸布局进行设定，因为生成表格时，默认将以该位置作为起点。
二、配置图纸生成器插件
在使用《图纸生成器》前，请确保已在 EPLAN 中安装插件。如尚未安装，请访问插件商店官网 https://www.cad-bbs.cn/pluginstore/ 下载并安装插件商店，随后从商店目录中加载“图纸生成器”。请注意，该插件需商店会员授权方可使用。

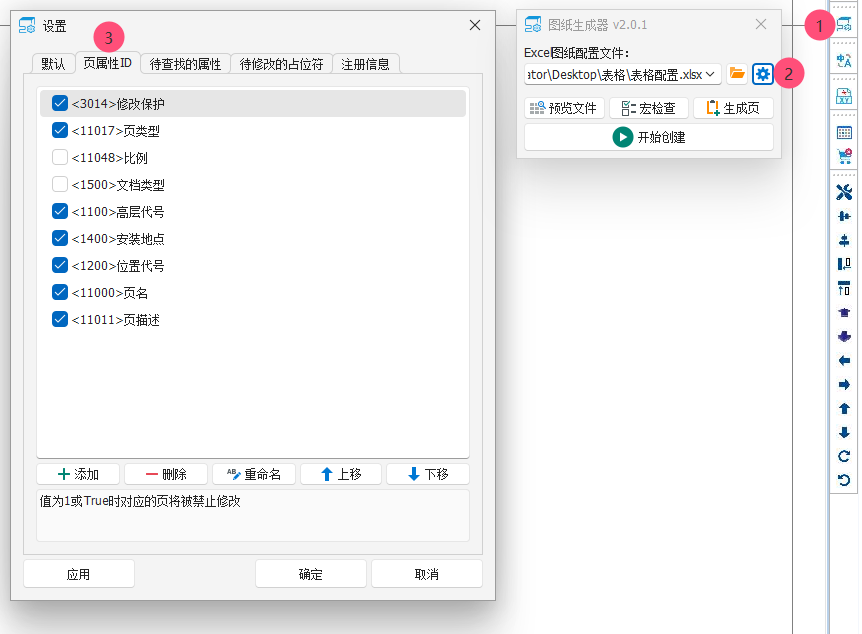

首次启动插件后，界面为空白状态，因此需要点击右上角的“齿轮”图标进行配置：
- 页属性（Page Properties）：勾选决定表格插入目标页的结构属性，例如
<3014>修改保护属性将影响宏是否可被修改；

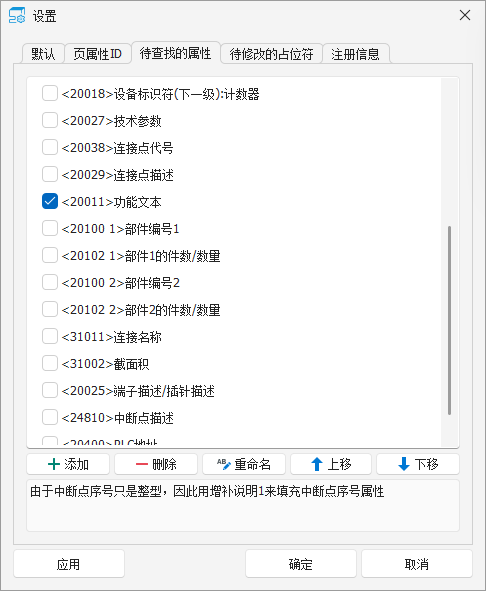

- 待查找的属性（Properties to Search）：定义插件检索图纸对象时所使用的属性 ID，如
<20011>功能文本；

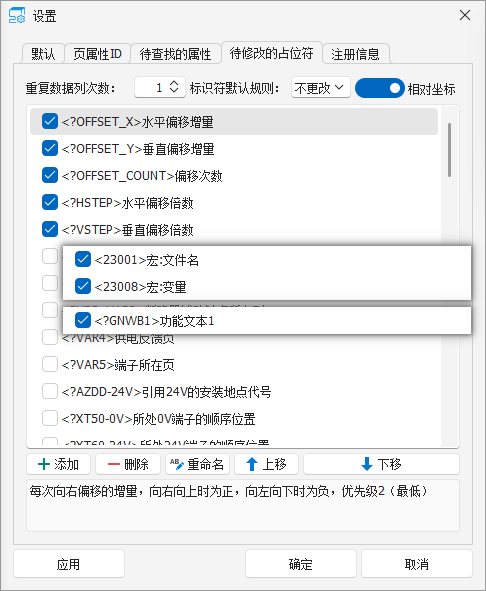

- 待修改的占位符（Placeholders to Replace）：指定在插入宏时需识别的自定义占位符，如
?GNWB1。若为自定义名称且未在列表中，可通过“+添加”按钮手动添加；

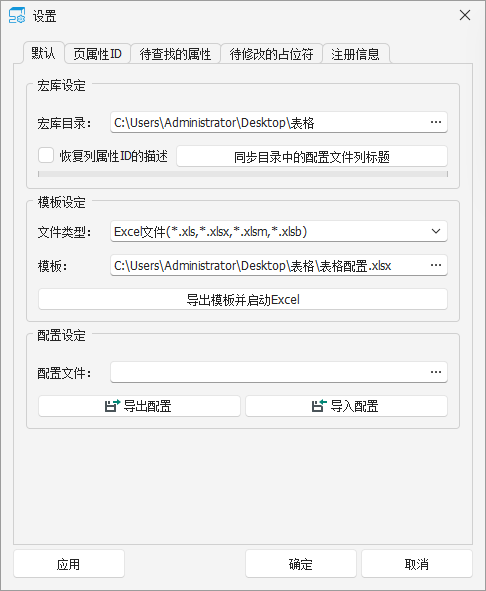

- 默认路径（Default Path）：指定宏库的存储位置，即第一步中保存的单元格宏所在目录。
- 模板文件：配置完成后，点击“模板设定”中的“导出模板并启动 Excel”，选择文件保存路径后即可导出 Excel 配置文件进行编辑。
三、构建表格配置文件

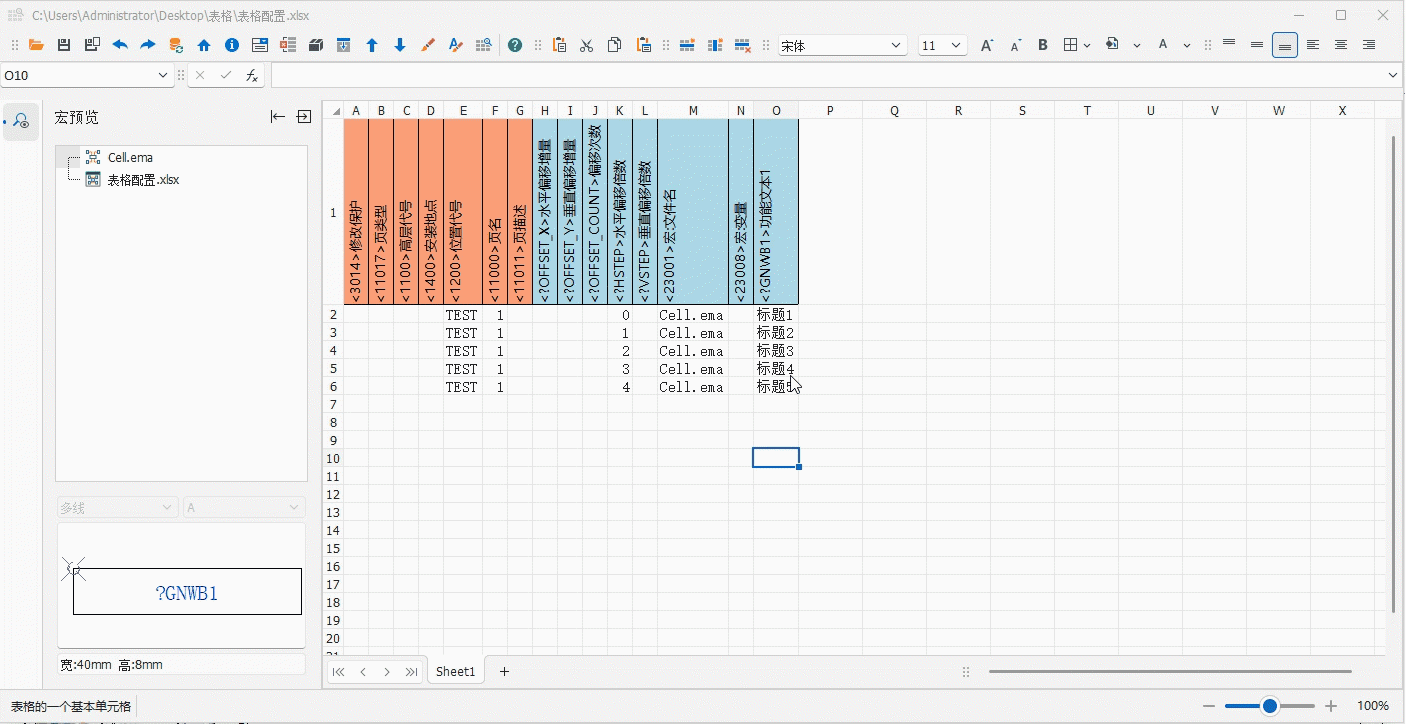

在完成基础配置后，我们以一个 5 行 × 5 列的表格为例进行配置。首先在Excel图纸配置文件中选择上一步导出的表格配置.xlsx，点击“预览文件”将打开模板编辑界面。
操作方式与常规 Excel 类似，唯一需要注意的是以下两个属性：
<?HSTEP>：水平偏移倍数，基于宏边框宽度进行偏移；<?VSTEP>：垂直偏移倍数，基于宏边框高度进行偏移。
偏移方向遵循如下规则：向右或向上为正值，向左或向下为负值。
四、面向对象特性应用演示
1. 封装（Encapsulation）
封装是面向对象设计的核心概念之一，它将对象的状态与行为封装为一个独立单元，并对外隐藏实现细节。

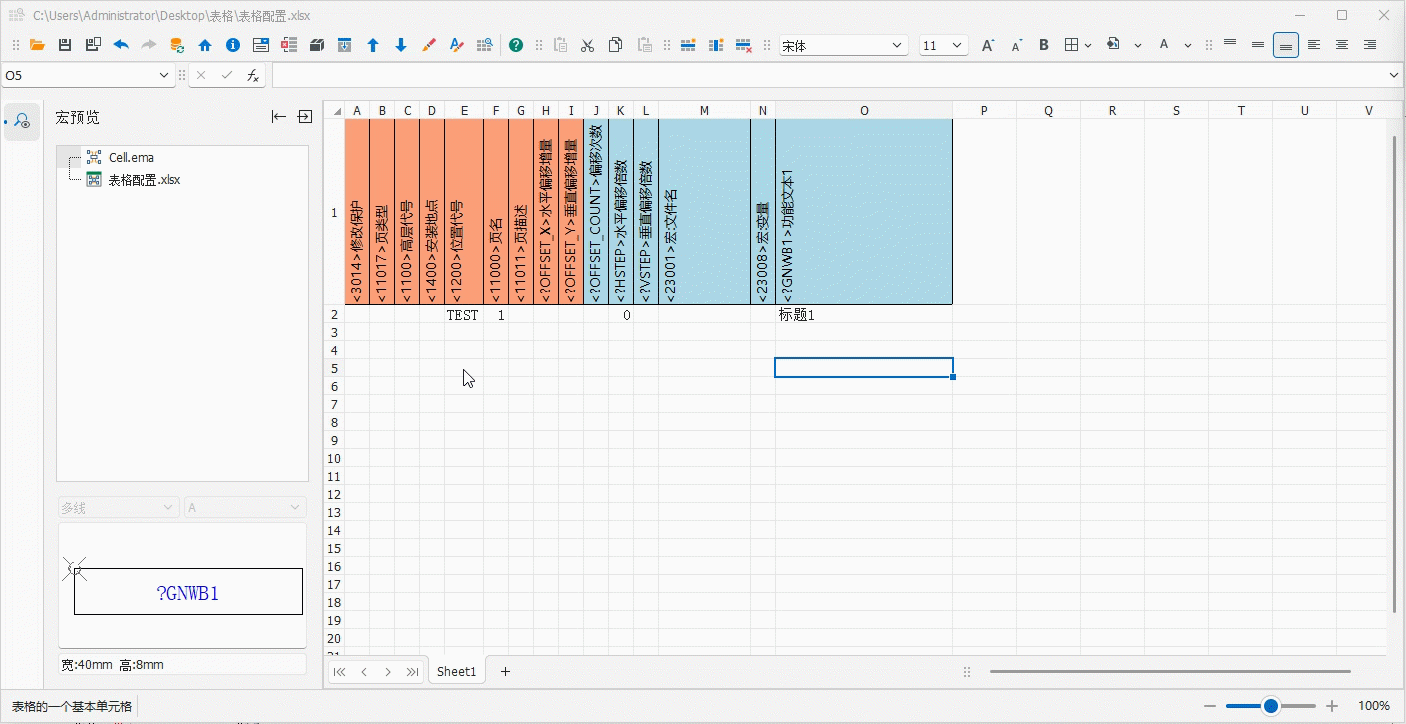

在本例中，标题行作为一个完整的逻辑单元，无需每次生成时重复配置。我们可选中相关行，点击工具栏中的“封装”命令，将其保存为独立的宏模块文件（如 标题行.xlsx）。后续使用时，只需拖拽该文件即可快速调用。
2. 继承（Inheritance）

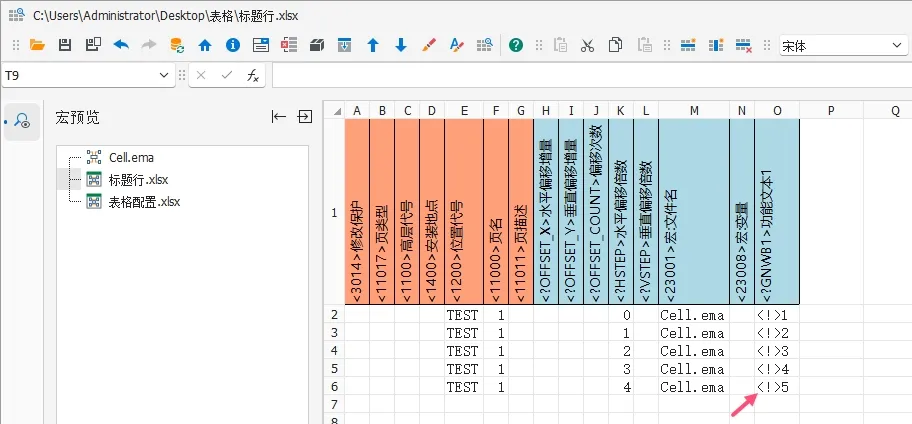

在 标题行.xlsx 中，我们原本定义了“标题1~5”的文本内容。然而在实际应用中，这些内容可能需要动态变化，如“电机”、“控制”等。为此，我们引入特殊符号 <!>，表示读取父对象的值。
插件会自动读取父对象的文本内容，并拼接后续字符串，从而实现动态继承效果。
3. 多态（Polymorphism）
多态特性允许子对象根据上下文动态决定其行为。例如，在 标题行.xlsx 中，属性 <1200>位置代号 和 <11000>页名 不应被固定，否则表格将只能插入到特定页面。
为实现灵活配置，我们清空这两列的值。插件在检测到空值时，将自动读取父对象所在单元格的值；若单元格有值，则优先使用该值。通过此机制，实现了属性值的动态多态。

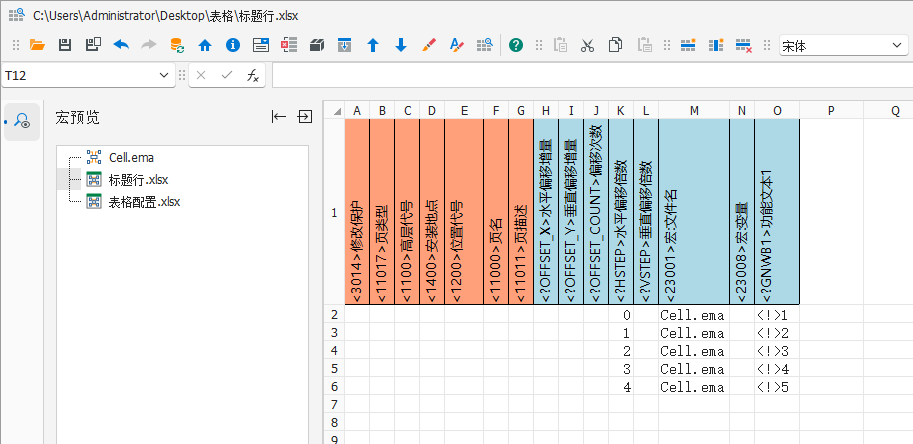

最终，标题行.xlsx 的内容如下图所示：
五、生成表格

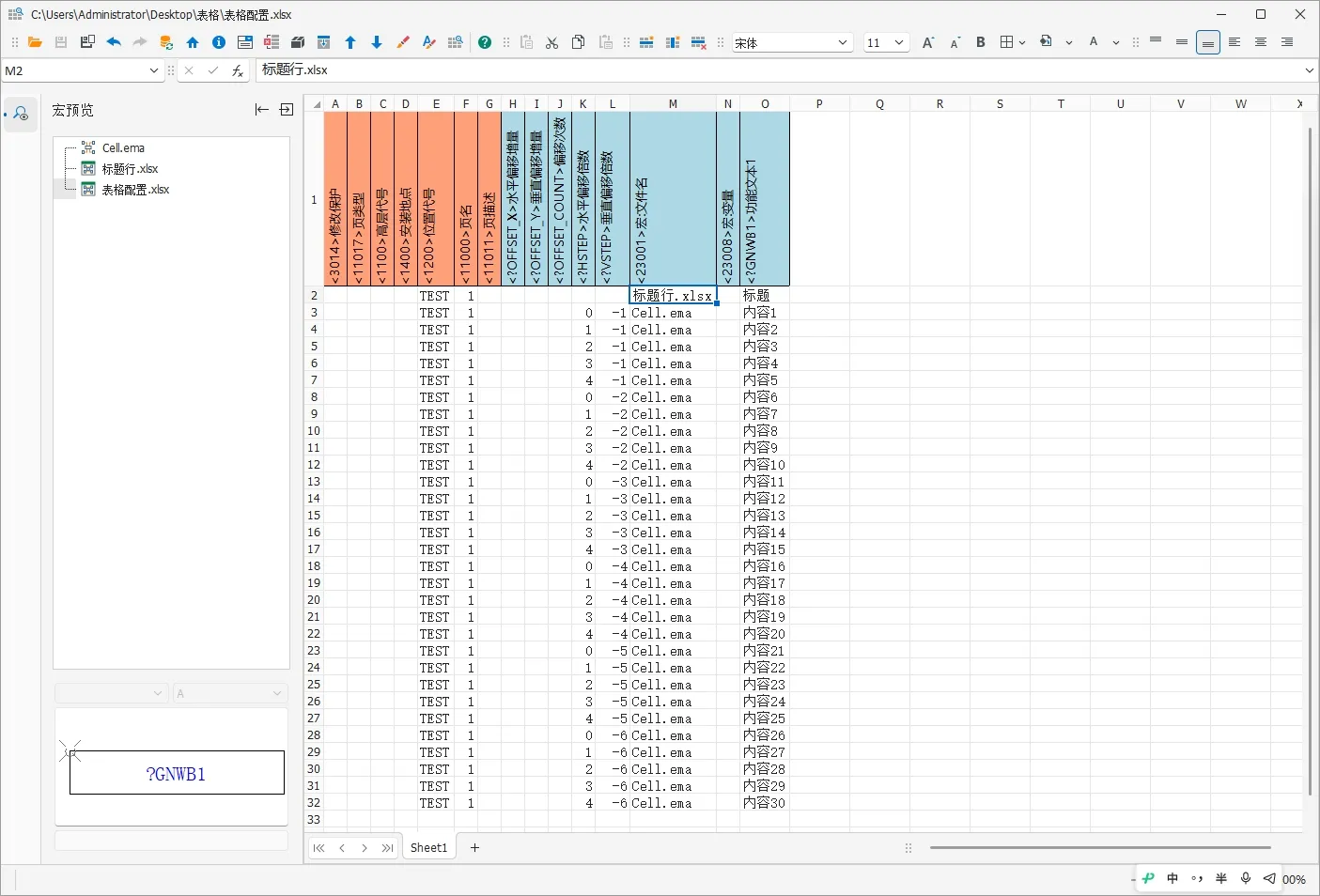

完成上述对标题的编辑后，接下来在父配置文件中填写相应内容，即可生成完整的表格。以 5 行 5 列为例，配置文件如下：

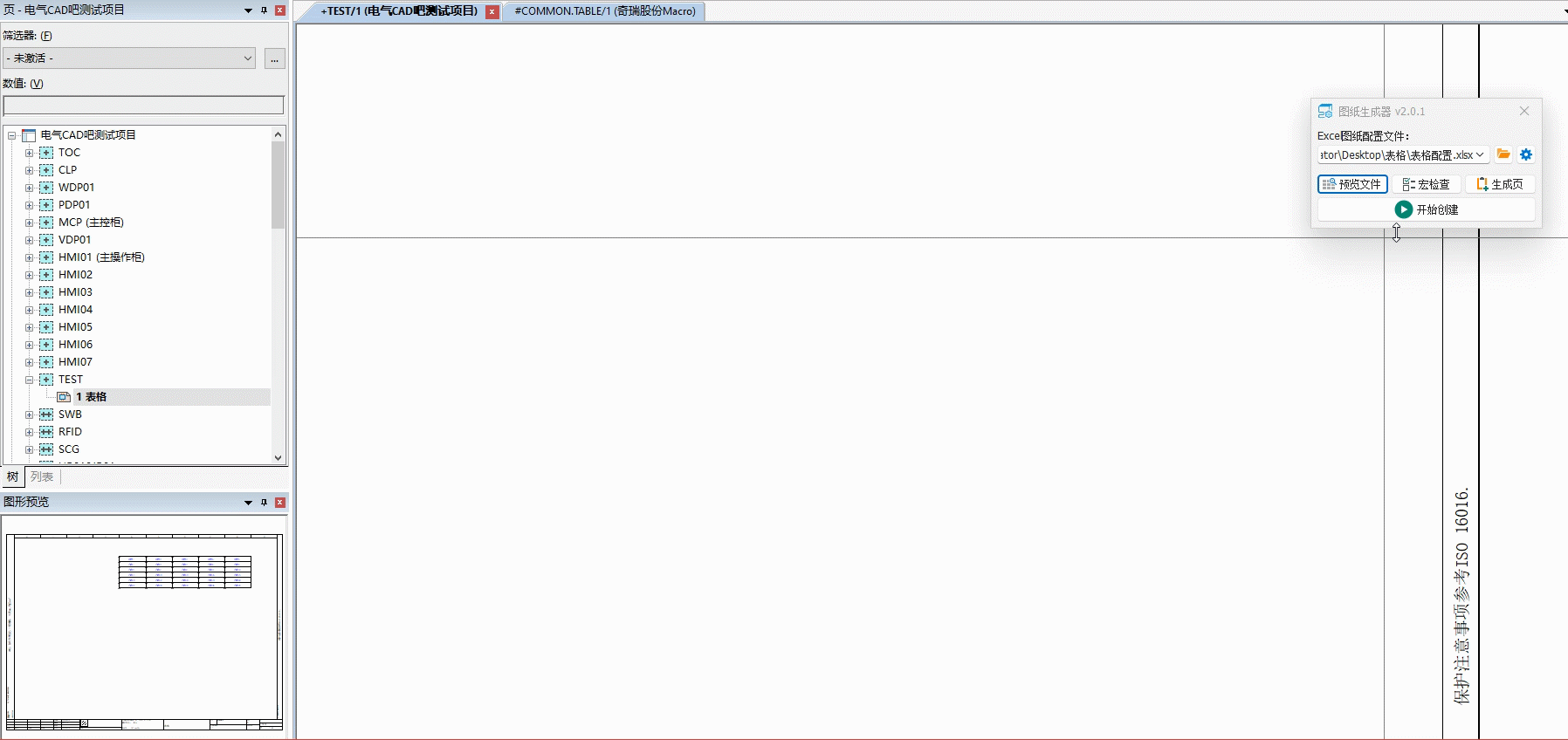

点击“开始创建”，系统将根据配置自动生成高度定制化的表格并插入到图纸中。
总结
尽管本次演示的需求较为简单，但它清晰地展示了《图纸生成器》2.0 版本中面向对象设计理念的应用方式。在实际的自动出图项目中，这些特性将被广泛运用，从而显著提升设计效率与模板复用性。
后续我将持续推出更多应用示例，希望能为有自动出图需求的工程师们提供切实可行的参考与启发。
