跟我一起学EPLAN Harness proD（五）

教程

创建束与自动布线

编辑丨石海波
出品丨电气CAD论坛

Hi~今天继续更新使用教程，上一节里我们学会了如何插入导线，今天我跟大家介绍下如何创建束以及固定束的引导部件（吸盘），因为有了这些以后，就可以自动布线了。

开始前在来记几个快捷键：

重复上一个命令：空格键

放置束：B

放置库的连接物：C

放置库的导线：W

添加控制点：.

移动对象：M

旋转对象：R

首先我们在放置4个小线叉（连接物），不会放的话可以翻翻第三节。

这是手柄的一对辅助触点，我们希望用两根0.75的导线沿右侧板布到后端的插头上，点击工具栏“创建束(B)”，可以从右侧命令栏中用表面的捕捉方式，这样点击参考面时将向外偏移20mm开始创建8mm直径的束了。

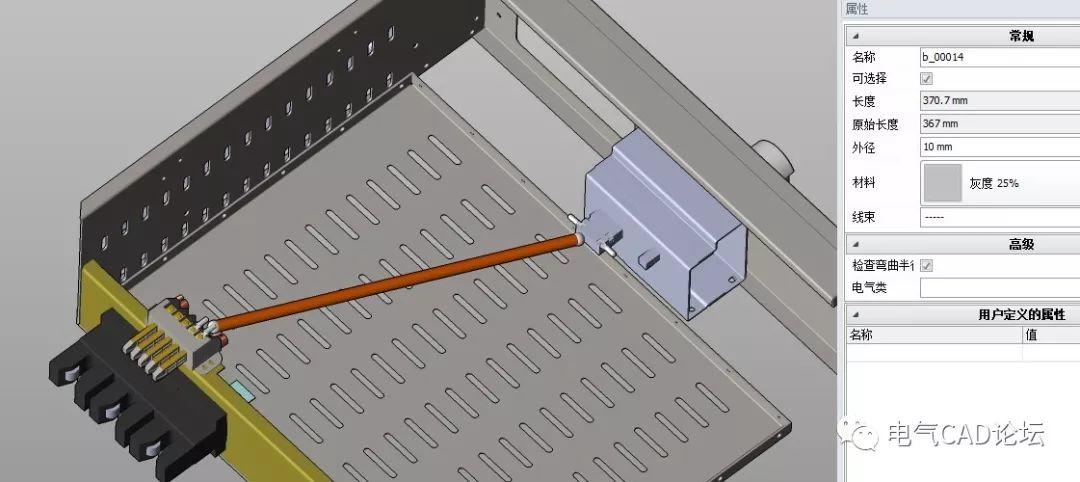

然后分别从辅助触头处和后插头上点击一次。

先不用在意为何这样直，因为我们马上要用引导部件（吸盘）将其约束过去。点击工具栏命令“放置库的引导件”。选择一个吸盘。

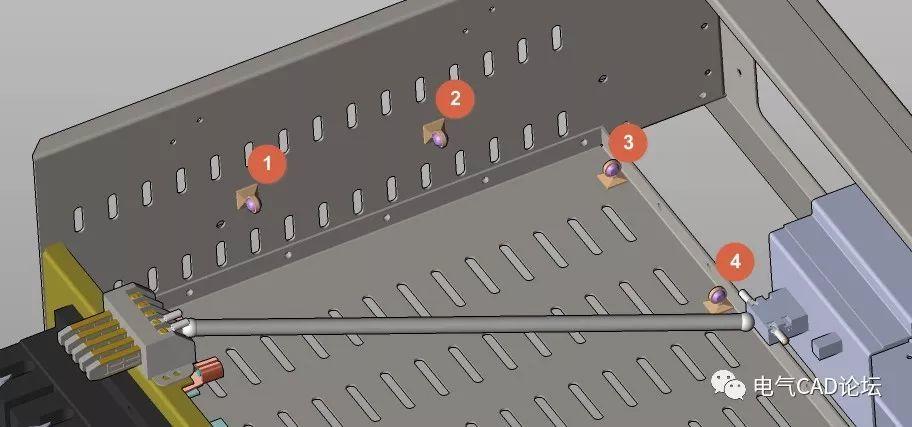

然后在侧板上按你想布的路径去点，按空格键可以重复一次命令，Ctrl+R能旋转90度。

接下来我们使用“合并”命令，分别点击束与4个控制点，将其约束过去，合并后可能需要调整或增加，可以随时在插入或增加连接点约束，引导部件有”固定”属性，有效时可以确保吸盘不动而让束移动。

然后在创建两根0.75的导线，上一次已经讲过了，我们直接从库里调两根出来吧，就两根手动布一下。

最后，有束、有连接线了，就欠东风了！

一共有5种东风，你选哪一个呢？

现在工作区一共有：动力线6根+控制线2根=8根，我们只对控制线做束，用第3个命令去分别选下导线就行了。

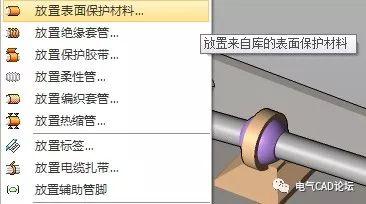

线束不是物理对象，它是将一些导线捆扎在一起的一种排列，通常还可以像树叉一样分支出很多来，但线束可以有一些表面材料（部件），例如：热缩管、波纹管、胶带等，这些都可以指定到线束的材料上去。“插入”菜单下的这些命令就是基于线束而赋上去的部件，注意是可以出材料清单的部件哦~

OK，自动布线就讲到这里，还是so easy吧，我们下节准备讲钉板图了，欢迎大家持续关注电气CAD论坛发布的系列课程《跟我一起学EPLAN Harness proD》！如果你有什么问题，可到下面的评论区里留言哦~
