首先理清下面三个知识:
第1:ACE插入元件的背后动作
ACE制做的图纸都是由一个个块来组成,并且这些个块大部分都是以文件的形式保存在安装目录里.在文件中第一次插入某个元件时,ACE自动根据图标菜单中的链接去打开库元件文件（从磁盘的目录里加载）.重复插入时不会在读一遍.ACE会从内存中调用上次插入的那个文件
第2:库元件的命名与内容属性.
H打头的文件为水平图块，V打头的为垂直图块；
一个元件是由很多个特定属性组成,这些个属性有的赋有值,有的为空值,赋值的在插入元件时自动显示,没有赋值的或为空,或由用户从元件属性的数据库里查找值并赋之,这些个元件属性标记不必刻意去记(比如TAG1是指元件名称的属性,MFC是制造厂家的属性…),在符号编译器内只需将鼠标放置在标题上就会有提示.
要了解所有标记属性内容可以参考F1帮助，或者查看此贴http://www.cad-bbs.cn/thread-7-1-1.html
第3:查看要修改元件的块名称以及目录位置
这个因人而异，条条大道通罗马，我觉得选中后直接看属性比较快。比如看单极微型断路器的块名如下

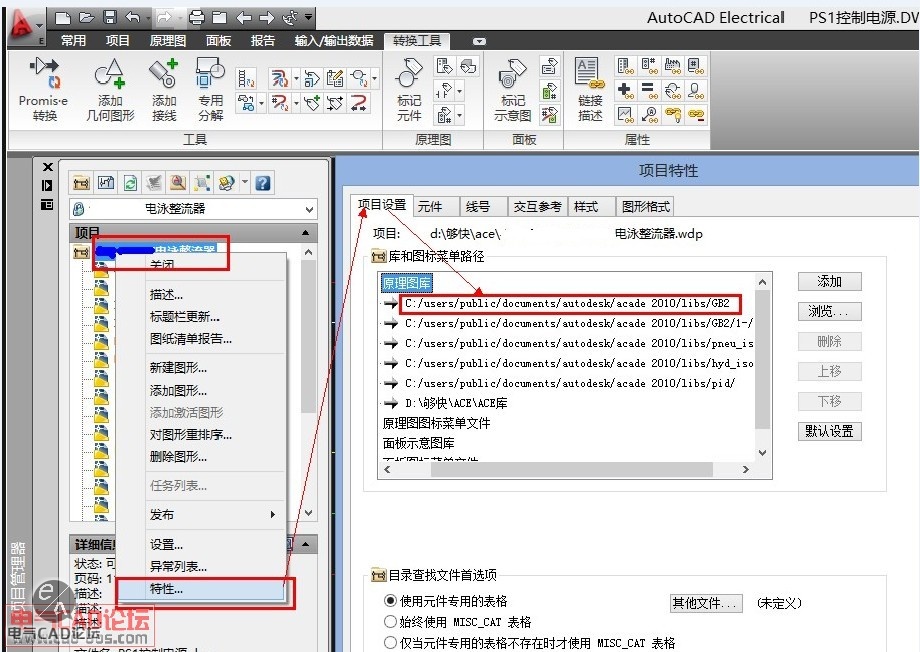

查看块的存放位置从项目特性内比较方便，截图如下
好了，明白以上三点后咱们就可以对其开刀了。
手术完成的效果是：如断路器Q xxx的标记我希望每次插入时变成QF xxx
手术的内容是：对块元件的TAG1属性修改
手术的地点：分两种情况：1.在图纸未插入此元件的情况下修改。2.在图纸内已插入其元件的情况下修改；
先说1，按照前面讲的第3和第2的内容去找到文件，将其TAG1属性标记Q改成QF，点击确认并保存关闭。通常每个水平元件的Hxxx.dwg块文件常会Vxxx.dwg相对应，因此记得将这两个都修改，这样下次无论水平插入还是垂直插入都会改成QF开头。
好了，在新图内插入元件试试，看看是不是已经改变了呢~
在说第2种情况，在第1的内容里我已讲过，重复插入元件时不会在读取磁盘目录下的块文件。因此我们直接用更新块命令，把图库的块重新载入图纸，然后重新标记就行了。当然也可以使用PU命令清理掉文件内某元件块，这样在插入时就会从磁盘加载。
好了，希望大家要活学活用，电脑就是聪明的傻瓜，我们了解其套路后就可以将其利用。
举一反三，这种默认的插入元件方法通过数据库内的海量厂家内容来给元件赋值，我常称其为动态库，若事先在块元件内赋值而不用调用数据库的方法我称其为静态库。静态库方便不同版本的ACE去调用，不同电脑之间的共享与携带，不利之处在于其工作量与统一。
