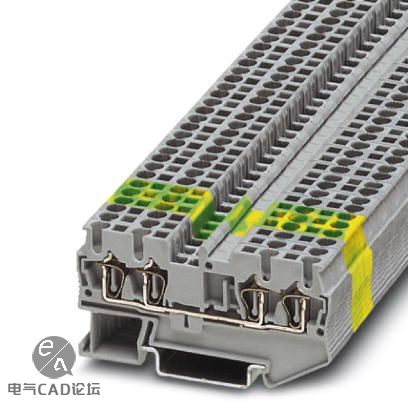

最近有不少会员向我咨询分散式端子的设置与应用,往往两个连接点的端子会用后,多个连接点的端子就又搞不懂了,这其实还是对端子的一些概念不清楚导致的,今天我来给大家唠唠如何使用多个连接点的分散式端子。这里以常用的4个连接点端子做示例,型号是菲尼克斯ST 2.5,订货号:3031306。特点是这4个连接点是直通型,可跳线,EPLAN中对应的功能定义是:端子,带鞍形跳线,4个连接点,连接点代号为:1¶2¶3¶4,部件库里你可以通过功能模板预定义。

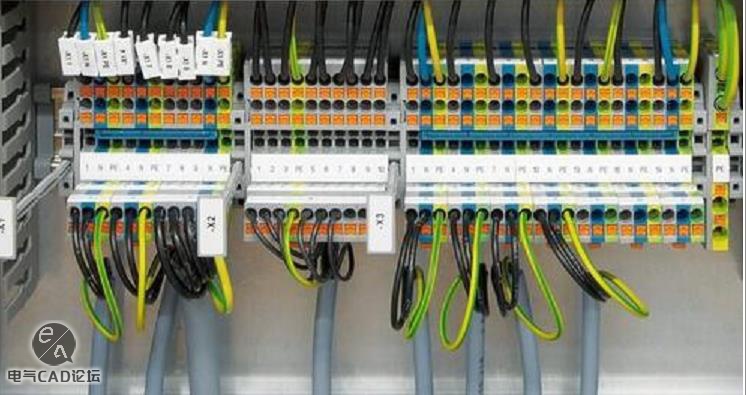

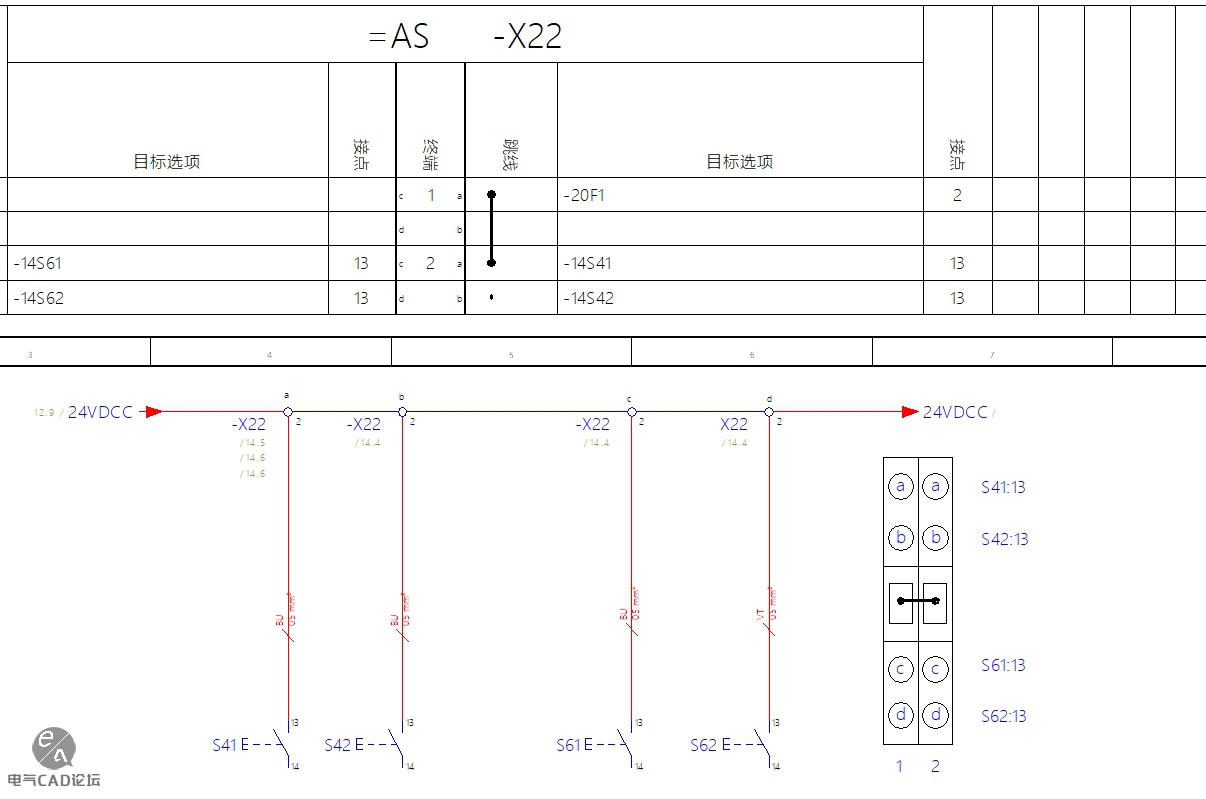

分散式端子主要应用场景:电源或电位的分配,例如可以将端子的连接点直接插入到项目中所需的位置,由于端子连接点不必通过中断点进行查找,因此原理图更加清晰可读,如下图中-X22的第2位端子便是通过4个分散式端子去连接不同目标。

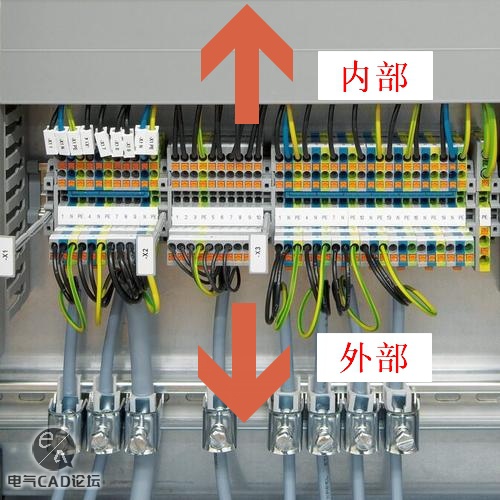

上图中我们预定义a b连接点作为内部,c d连接点作为外部,端子内部与外部的区别如下图所示:

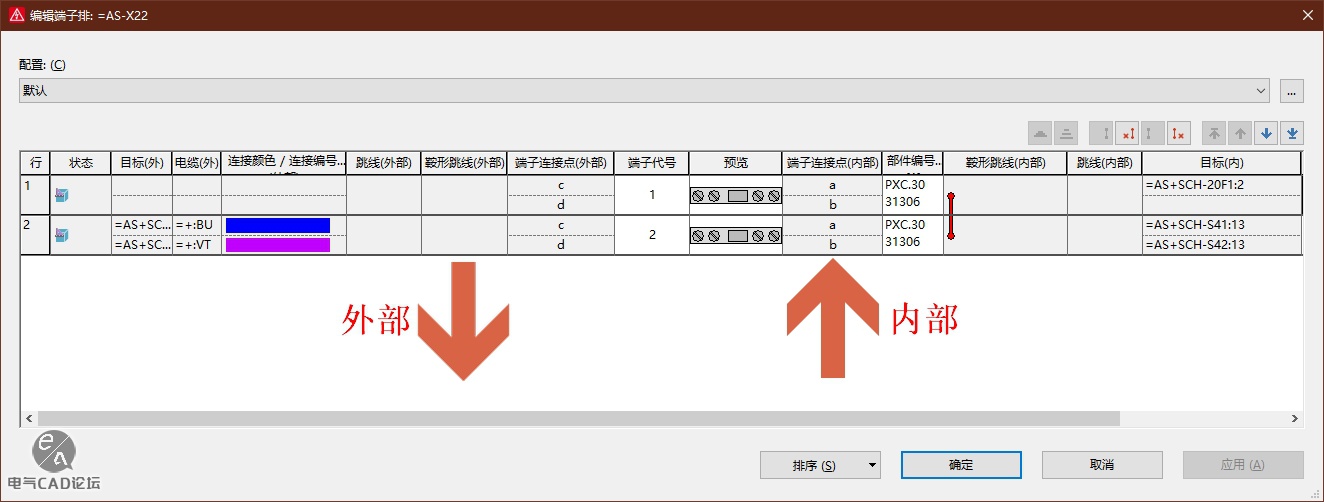

项目数据>端子排>编辑

首先分散式端子有几个非常重要的知识点:

此处内容需要权限查看

您还没有获得查看权限包年VIP终身VIP可免费查看

升级VIP免费查看
