EPLAN效率提升之：端子选型

编辑丨钻石海
出品丨电气CAD吧

今天给大家分享的是：端子选型大家好，今天继续给大家介绍提高EPLAN使用效率的教程，大家如有一些奇淫技巧，欢迎通过邮箱或后台向我投稿留言！

操作难度：★★★★☆

效率提升：★★★★☆

端子在我们电气设计中很常见，与外部信号的连接，内部信号的并联等都会要用到，通常端子是在最后进行细化设计的，因为在设计过程中，并不知道要用多少数量，只会按功能大致分配出端子排，最后在从端子导航器内做部件选型、图表等设计。

其它这么做还有一个目的，那就是因为端子杂碎太多了，我们要集中精力去选型，端子的种类五花八门，比较常见的如弹片式、插拔式、保险型、单层、多层等接线端子，在加上各种附件，比如什么端子号、插针、分隔板、颜色等型号也都不相同，我相信每个工程师手里都有那么几本厚厚的选型手册，目的就是要做到与相对应的端子型号一致，否则一不小心就可能选型配错。

好了，上面吐槽这么多，接下来就给大家介绍几款能配合EPLAN做端子选型的软件，其实我们也从论坛里分享过几次了，比如:

1、菲尼克斯家的《PHOENIX规划设计软件CLIP PROJECT》

2、万可端子家的《SmartDesigner》
https://configurator.wago.com/

3、魏德米勒家的《Weidmüller配置器》

这三款软件除了WAGO是在线选型设计外，其它均提供应用程序可本地使用。论坛会员可直接登陆网站下载，也可以在本公众号后台里回复：端子选型 获取下载链接，软件的操作都大同小异，下面就以Weidmüller的配置器给大家来做讲解。

首先软件的安装包是个下载器，文件共1.03GB，大概10分多钟下载完。

下载完并自动安装后，第一时间咱们先把语言改成中文。

在重新启动一遍后，就变成中文的界面了，然后第一步我们让软件与EPLAN建立连接，点击菜单：文件>界面>EPLAN P8 插件设置，将会让我们指定插件的保存位置，保存后双击与你对应的版本（支持2.5到2.8），运行插件即可。

安装完插件后，打开EPLAN会发现多出一个工具栏来，通过工具栏可 导出/导入 端子数据 给/从 配置器。

软件的操作全中文，大家一看便懂，点击新建项目后会启动一个向导，由于我们选的是端子，可以先从安装导轨开始选配。我们常用的导轨是TS 35×7.5可以直接从下面选中，并按需选择预钻孔（是）与狭缝宽度，最后任选一个端子条即可完成向导。

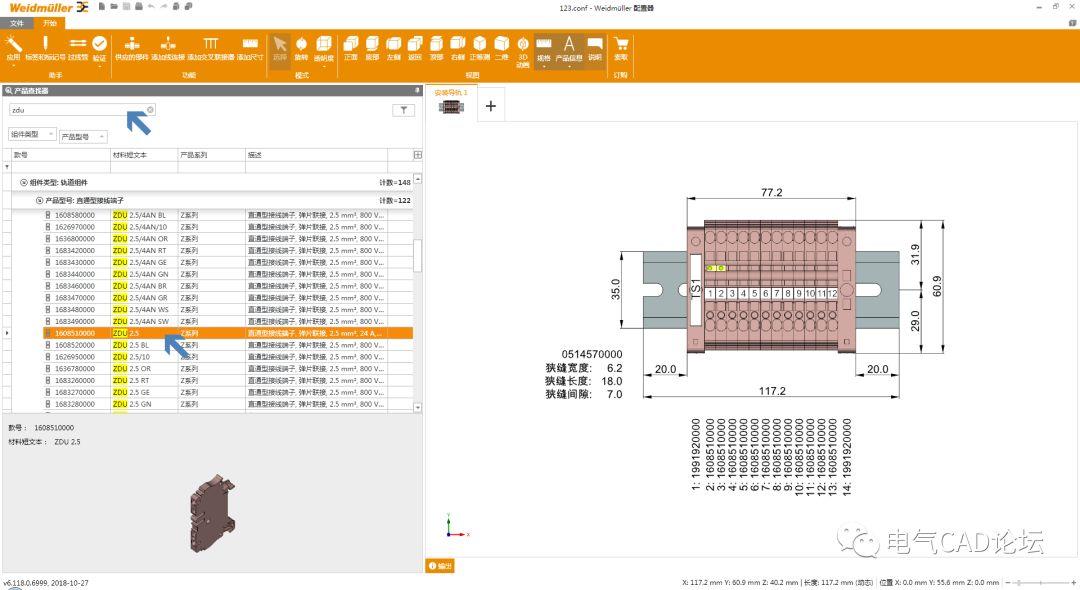

通过直观的编辑操作，我们可以方便的配置出所需的端子型号来。

在做完配置后点击菜单：文件>界面>ePlan P8>创建传输文件，即可保存成为一个xml格式的文件，在从EPLAN中Weidmüller的工具栏里导入，就可以将刚才的所有选型信息一并生成EPLAN的端子部件，我们打开端子导航器，选中导入的端子，属性里将标识符统一修改标识就可以了。

打开第一个端子的属性可以看到部件信息已经自己赋值了。

以上便是从Weidmuller配置器向EPLAN导入的过程，同时从EPLAN向配置器反向导入也是可以的，这里就不重述了。
