部件库的新建与管理
编辑丨钻石海
出品丨电气CAD论坛
大家好，今天继续我们的课程，上节我们讲到了如何导入3D模型，本来这节是要讲如何生成连接以及电缆束等，但无米之炊又如何下锅呢，所以我们需要先了解下如何新建电缆、附件、接线端子等，也就是库文件。
创建及管理库文件需要打开EPLAN Harness proD Library程序。
从左侧可以看到清晰的部件类别，英文看不懂？没关系，已经翻译好啦！
这些库对象（部件）根据其应用可细分为七个大组。其每个组下对应有不同的特定属性。
现在我们以一个例子来演示下如何创建部件。
断路器的输入输出电缆通常需要压接线鼻子，为此我们需要先将线鼻子的模型从其它三维软件中创建好（论坛发布的“电气元件3D图库”已包含）。
然后点击创建新部件命令，部件类型里选择电气组件，连接器。
在完成后的全局属性下，添入对应的属性，有星号的是必填项。
其它属性如连接器、其它信息、附加零件按需录入，否则就直接从3D窗口内导入端子模型。
在右侧属性对话框里还可以指定它的材料，这里选择铜。
接下来我们来创建连接点（管脚），我们希望线可以穿过压线端，因此在创建管脚时将自由点移动到合适位置。
我们在创建管脚后，一定要多个角度观察下，并注意其接线的方向，为了约束方向，建议使用辅助平面来创建，与平面垂直的方向为接线方向，也可以直接使用移动/旋转命令来调整。
例如下图是错的接线方向：
正确的接线方向：
创建完毕后关闭，在库下可以看到我们新建的OT 100A线鼻子已经存在了。

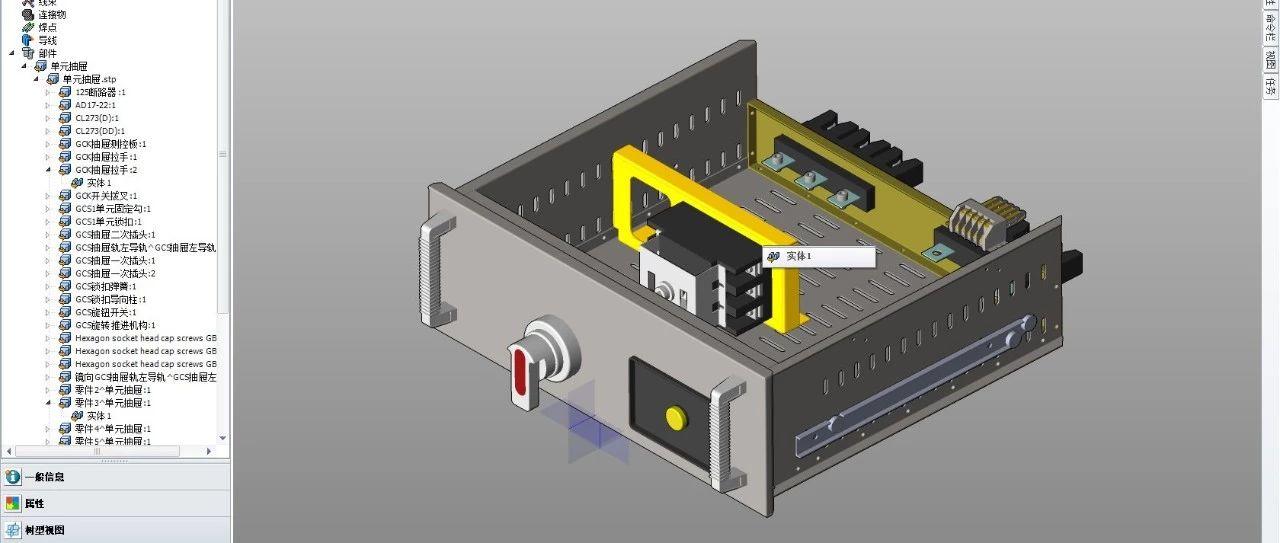

接下来打开Eplan harenss proD，放置来自库的连接物（快捷键C）移动到合理位置即可。
部件库中其它零件创建的过程都类似，不同类别会有不同的属性，在录入注意查看，有时我们布线环境已经放置零件了，而部件库又做了修改，为了同步库信息，可以通过菜单：工具>更新来自库的部件 来更新即可。
部件库的创建就到这里，欢迎大家持续关注电气CAD论坛发布的系列课程《我一起学EPLAN Harness proD》！
