日常我们在做图过程中,经常有些设置需要频繁去配置,那有没有办法可以将其改为默认呢?今天我们就来一一演示总结出的20条常用默认配置。

目录

一、连接定义点默认图形改为斜杠
二、尺寸标注样式更改(箭头、字体、显示单位、精度)
三、显示T形连接点插入对话框
四、带宏边框的插入
五、报表中相同文本的替换字符
六、生成各类报表时,默认表格名称
七、页导航器中结构的默认显示层级
八、绘图背景颜色与栅格大小
九、3D导入模型的细节
十、默认图框
十一、PLC地址格式
十二、源、目标端部处理
十三、2D安装布局时方框显示还是宏显示
十四、3D切换视角时取消动画
十五、重新激活不显示的消息
十六、快捷键设置
十七、路径变量的设置
十八、1:1打印的设置
十九、字体的设置
二十、设备属性默认排列方式
二一、显示属性编号
二二、让图框列号或行号递增

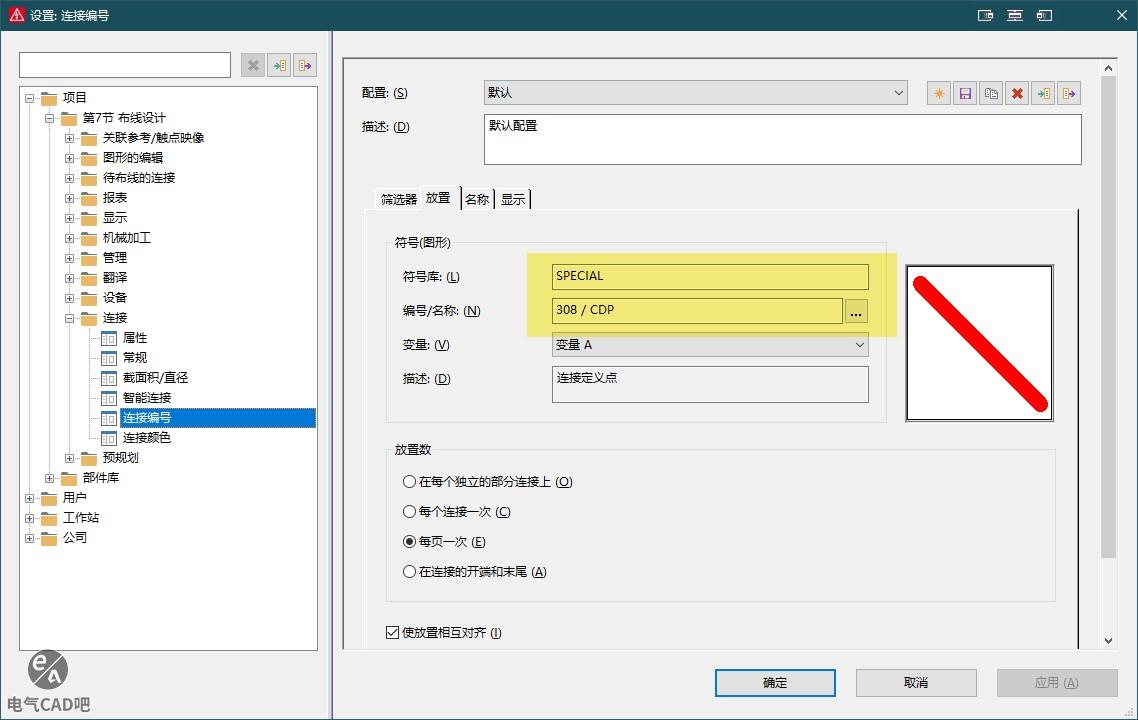

一、连接定义点默认图形改为斜杠

菜单:工具>设置>项目>项目名称>连接>连接编号

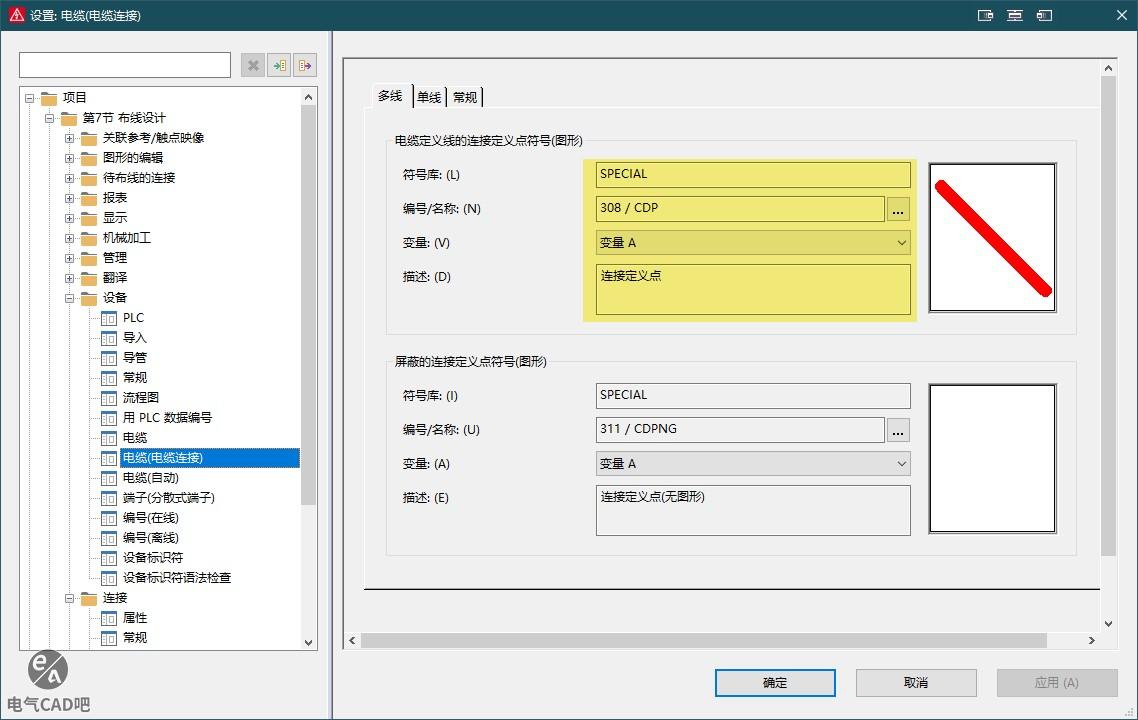

而电缆的默认连接定义点符号从菜单:工具>设置>项目>项目名称>设备>电缆(电缆连接)中设置。

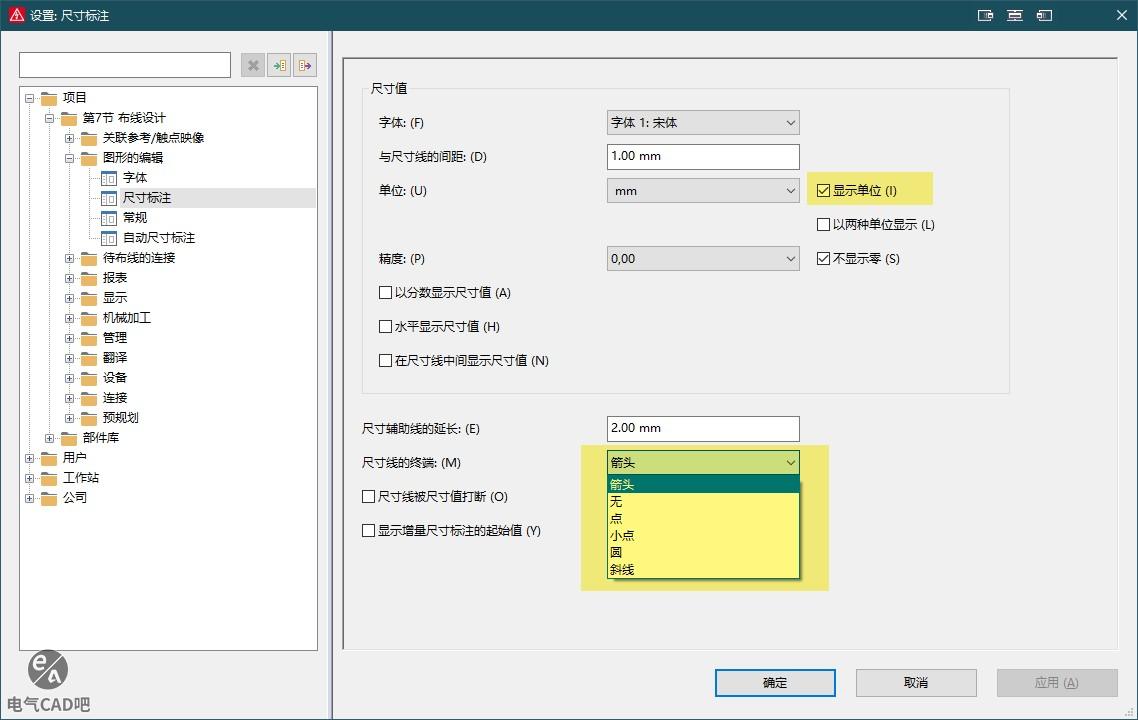

二、尺寸标注样式更改(箭头、字体、显示单位、精度)

菜单:工具>设置>项目>项目名称>图形的编辑>尺寸标注

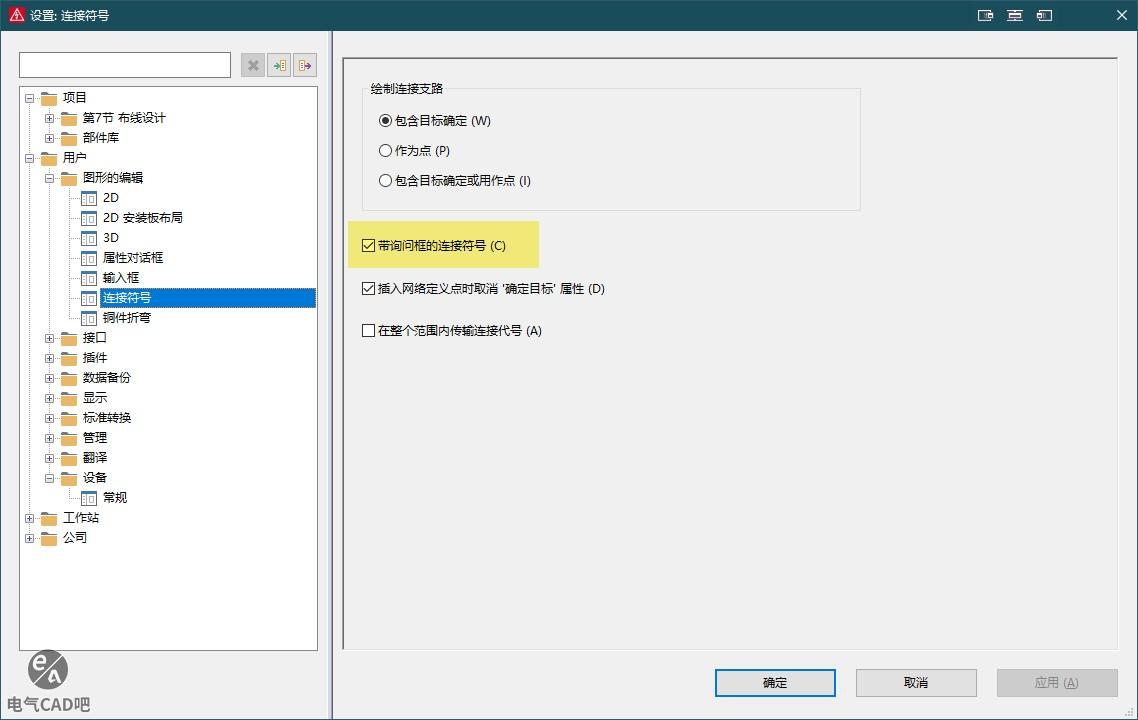

三、显示T形连接点插入对话框

菜单:工具>设置>用户>图形的编辑>连接符号

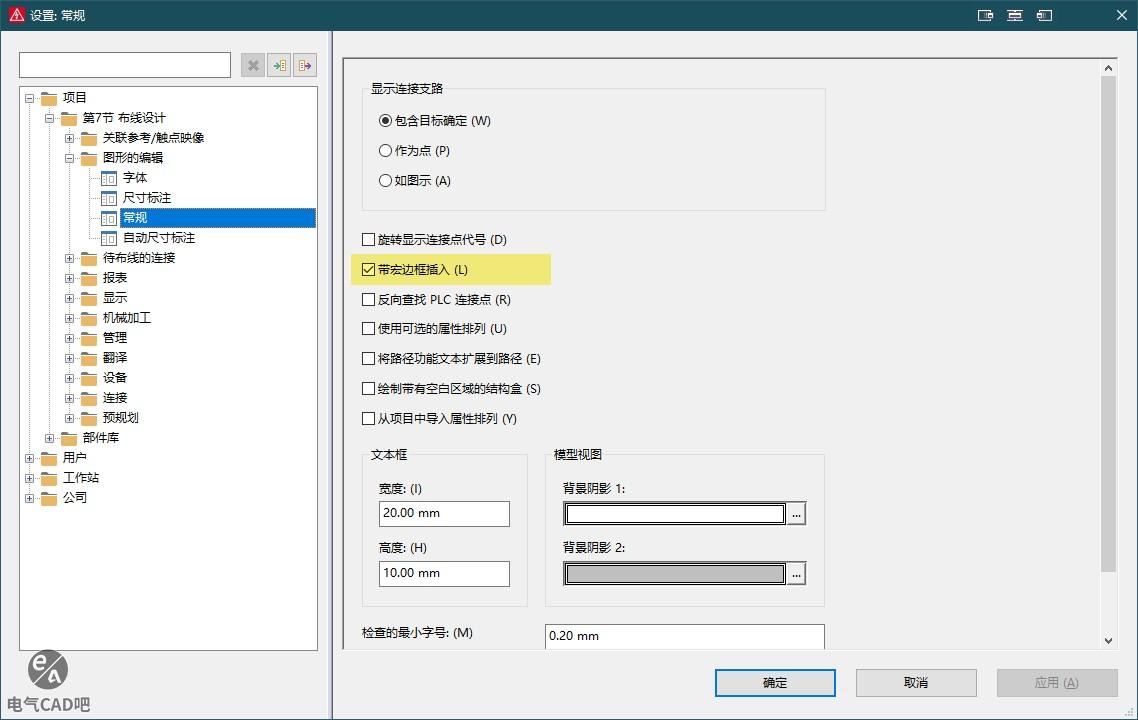

四、带宏边框的插入

菜单:工具>设置>项目>项目名称>图形的编辑>常规

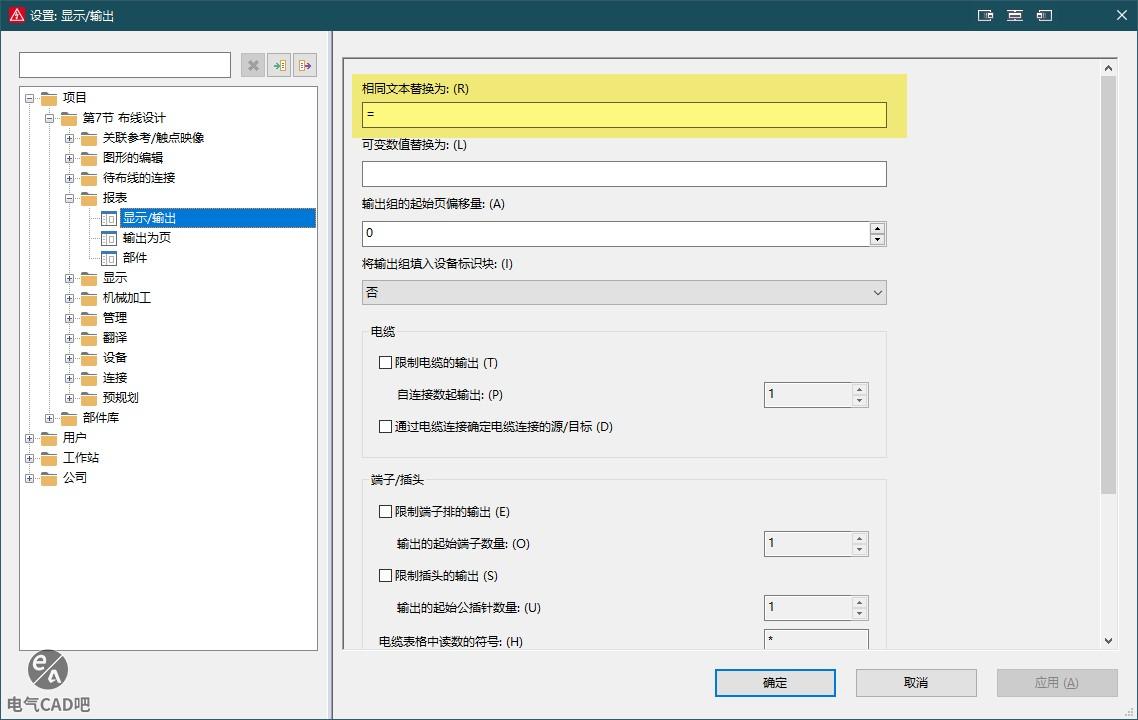

五、报表中相同文本的替换字符

菜单:工具>设置>项目>项目名称>报表>显示/输出

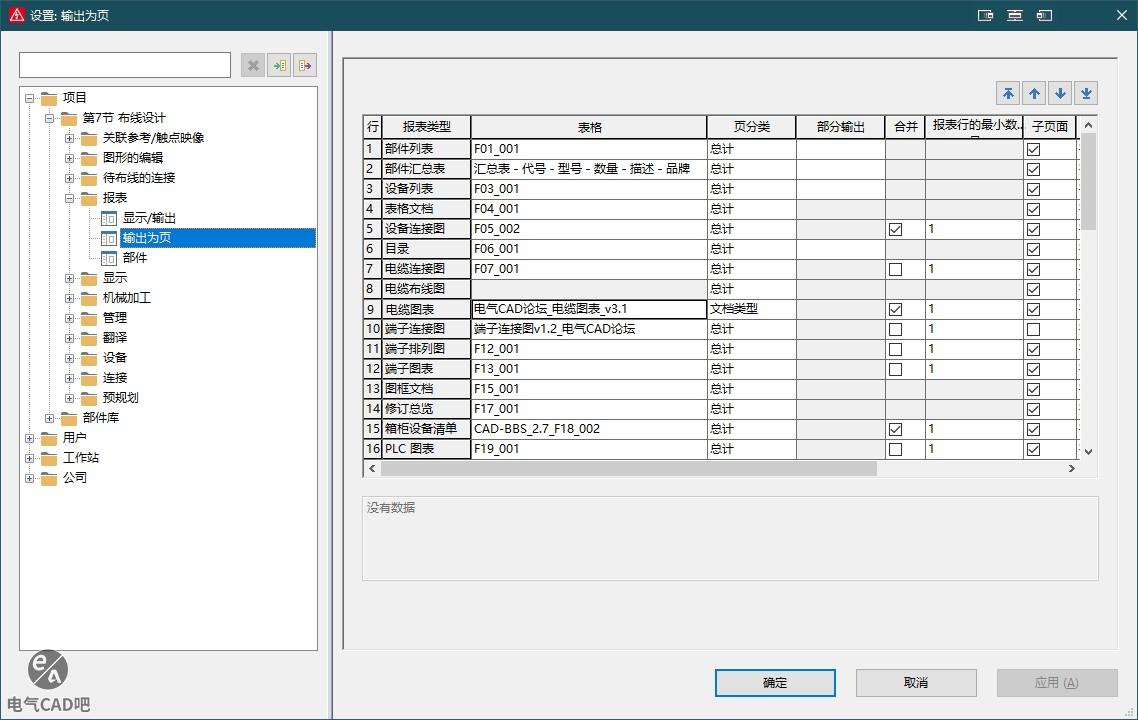

六、生成各类报表时,默认表格名称

菜单:工具>设置>项目>项目名称>报表>输出为页

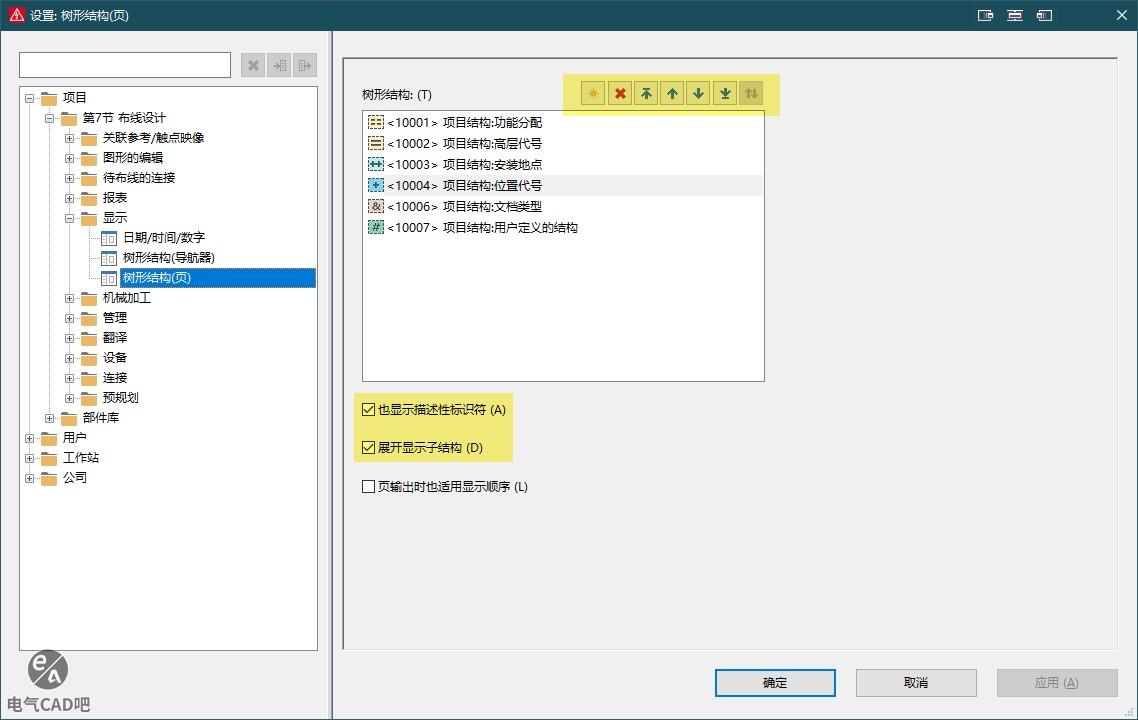

七、页导航器中结构的默认显示层级

菜单:工具>设置>项目>项目名称>显示>树形结构(页)

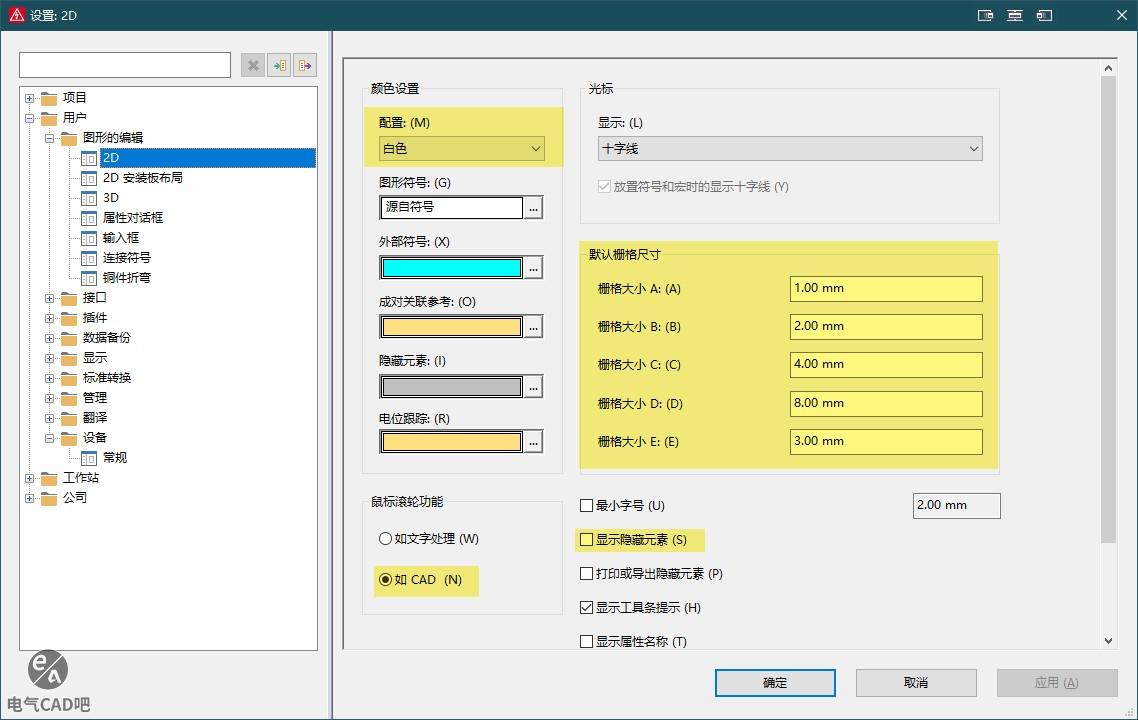

八、绘图背景颜色与栅格大小

菜单:工具>设置>用户>图形的编辑>2D

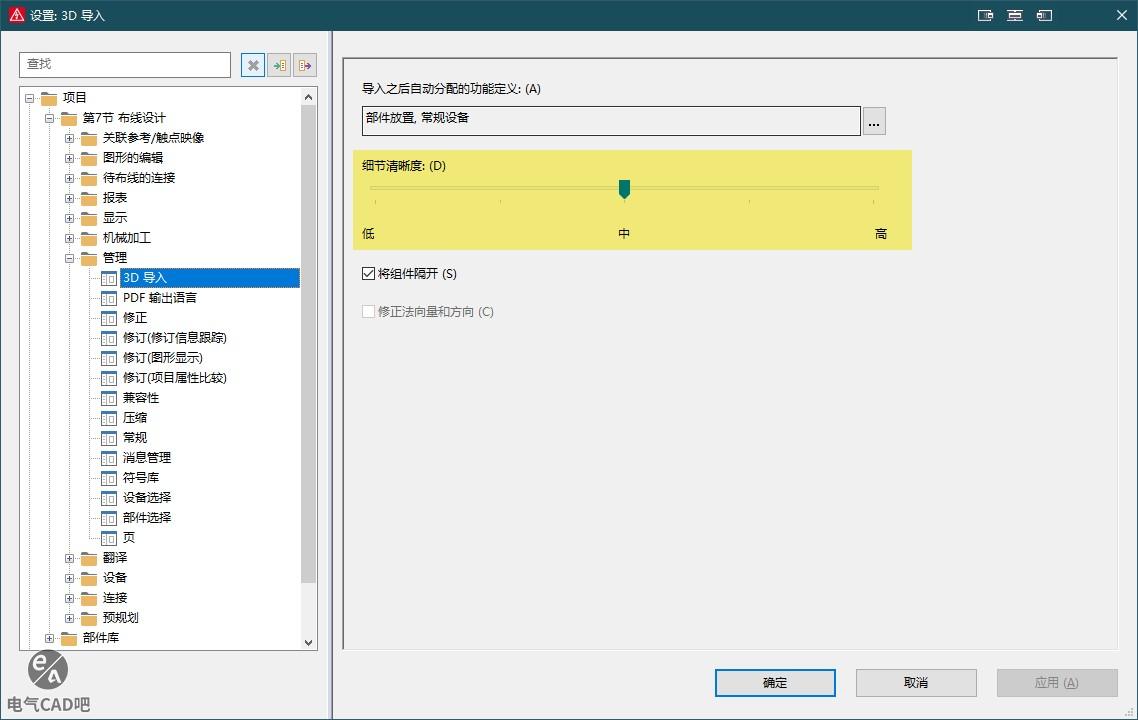

九、3D导入模型的细节

菜单:工具>设置>项目>项目名称>管理>3D导入

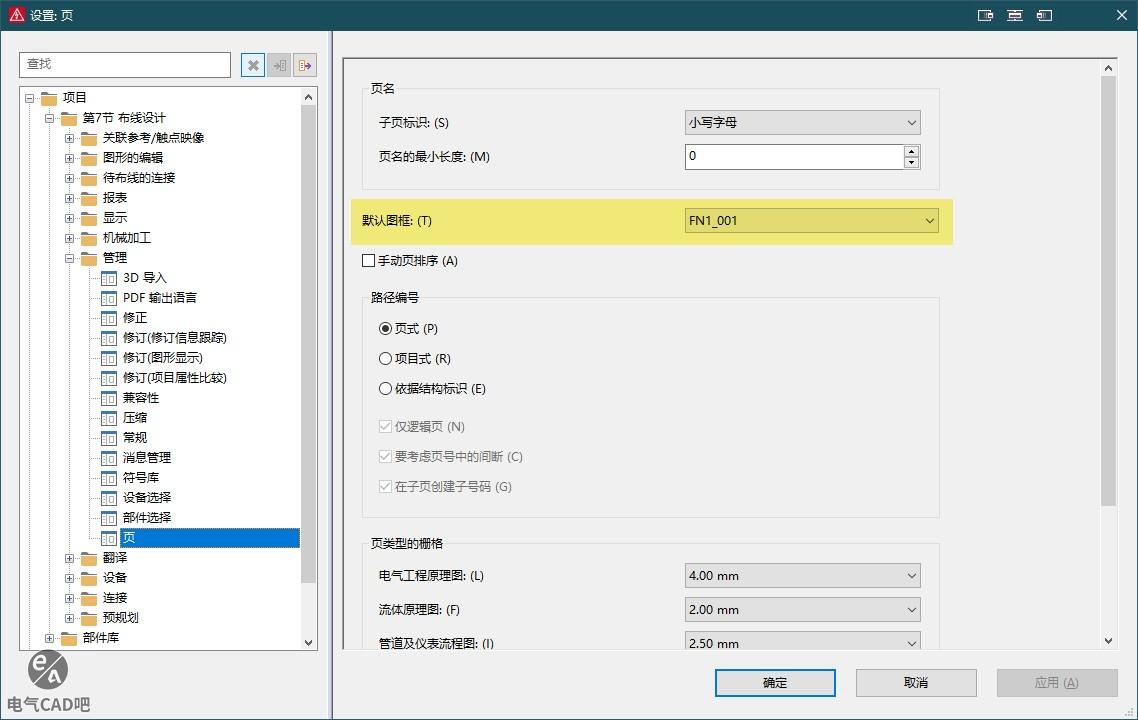

十、默认图框

菜单:工具>设置>项目>项目名称>管理>页

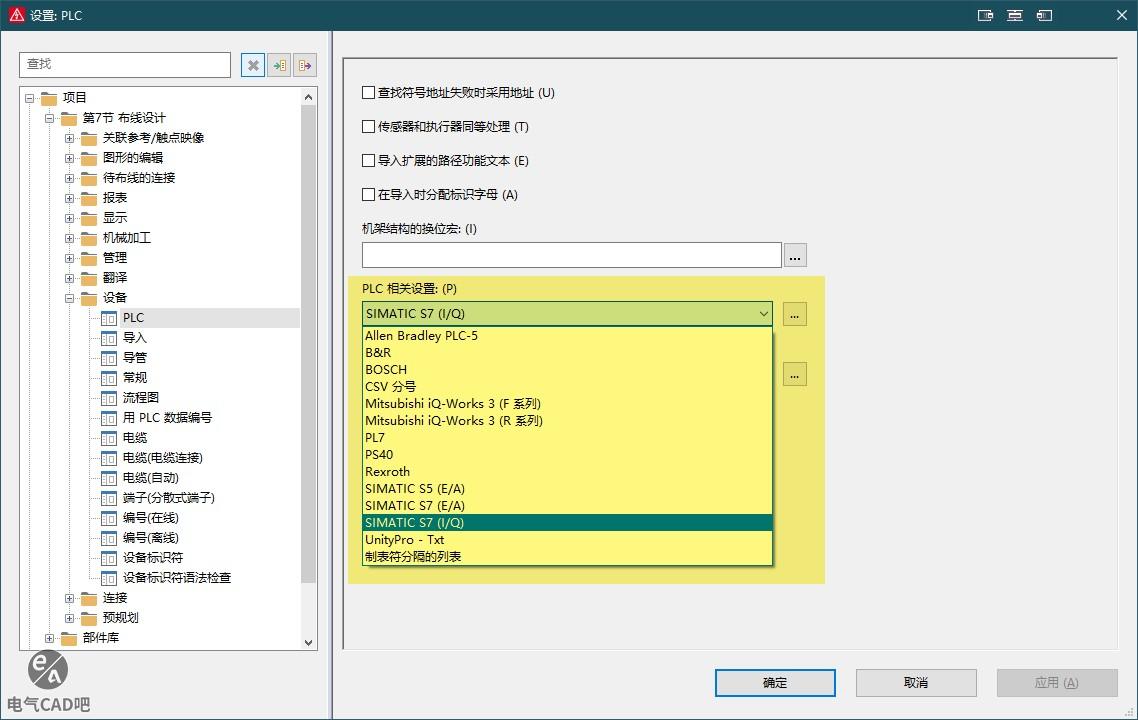

十一、PLC地址格式

菜单:工具>设置>项目>项目名称>设备>PLC

十二、源、目标端部处理
菜单:工具>设置>项目>项目名称>连接>属性

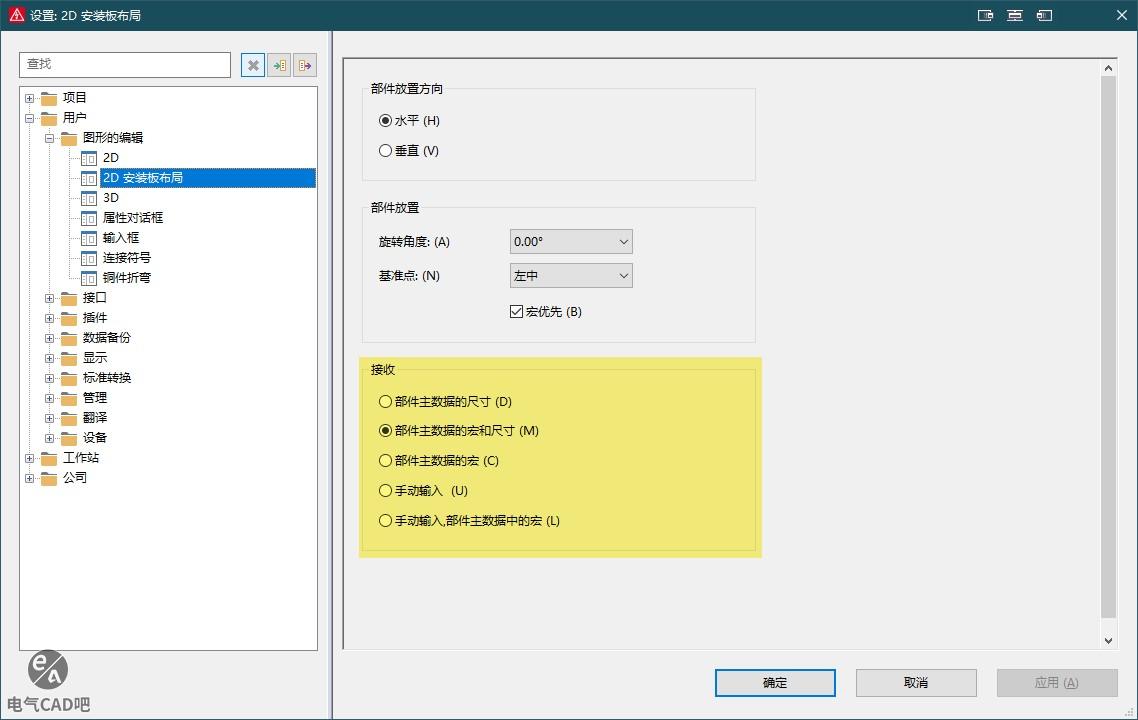

十三、2D安装布局时方框显示还是宏显示

菜单:工具>设置>用户>图形的编辑>2D安装板布局

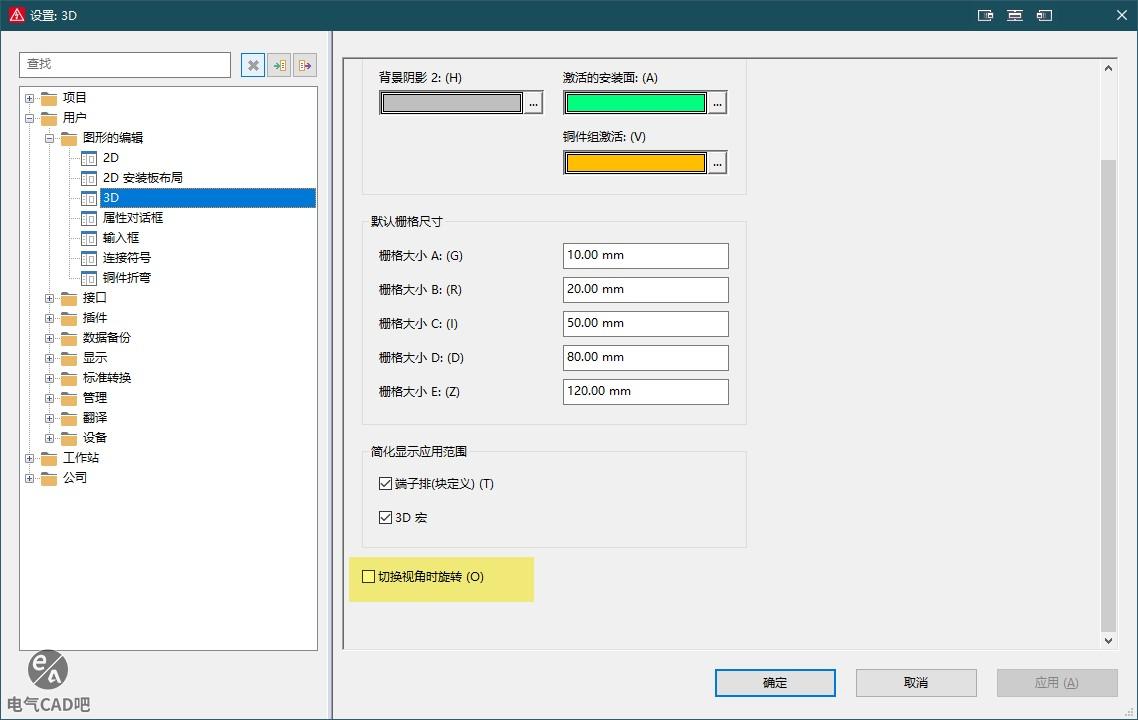

十四、3D切换视角时取消动画

菜单:工具>设置>用户>图形的编辑>3D

十五、重新激活不显示的消息

菜单:工具>设置>用户>显示>用户界面

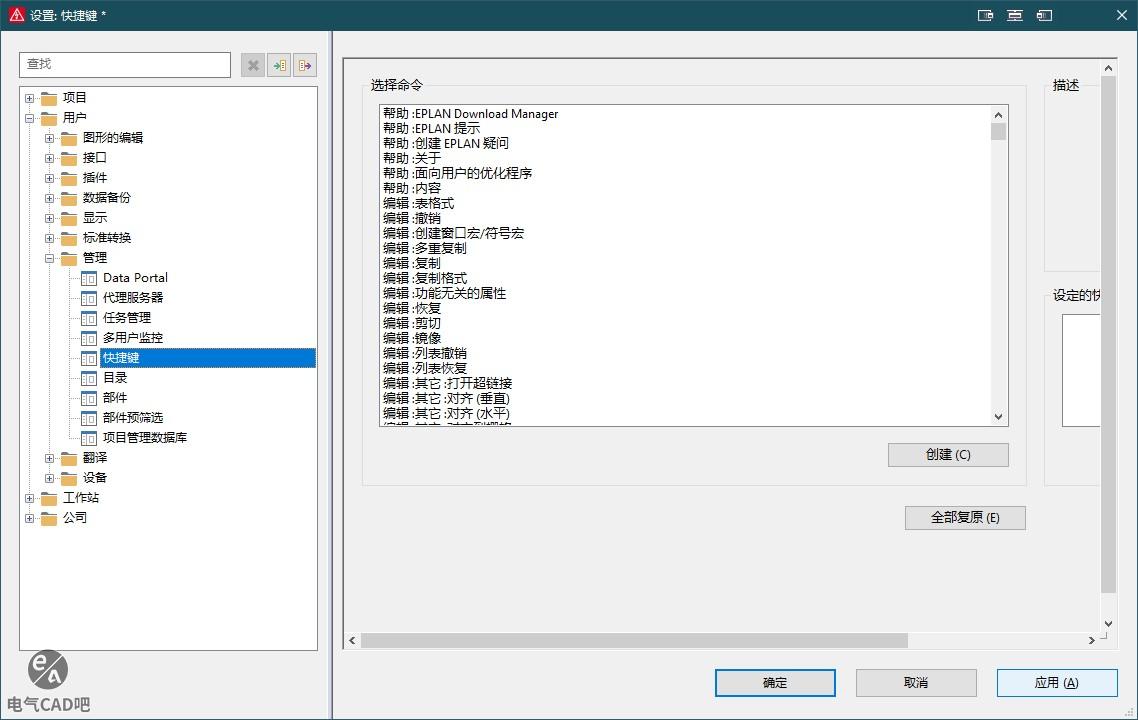

十六、快捷键设置

菜单:工具>设置>用户>管理>快捷键

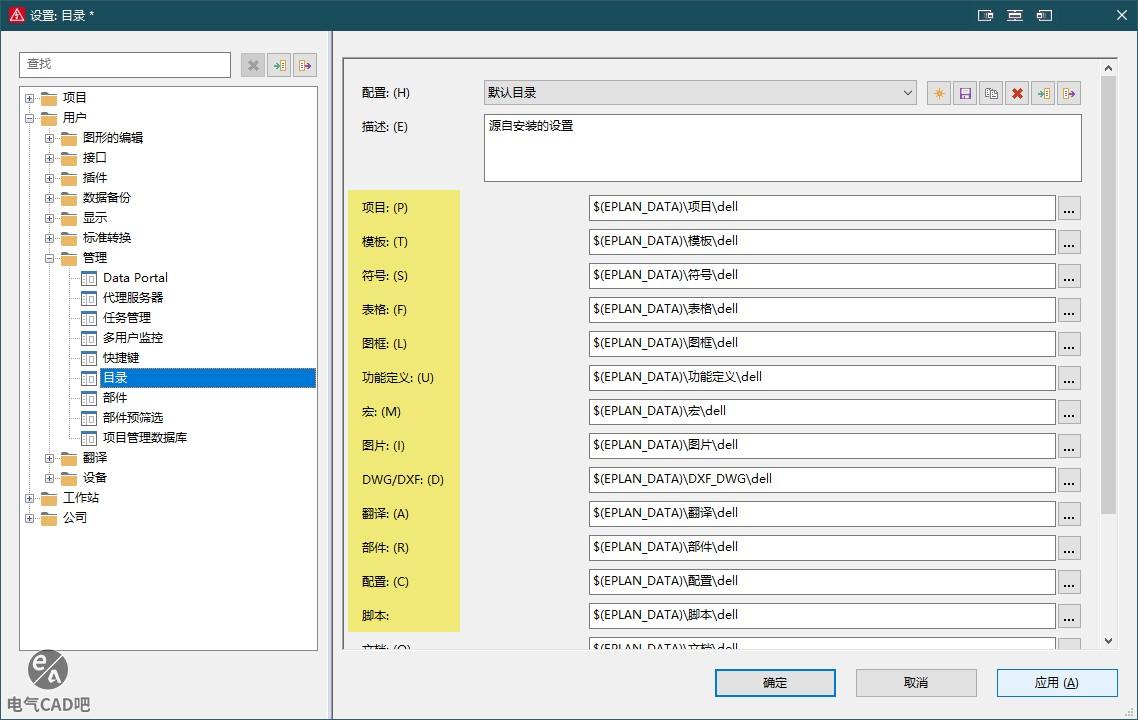

十七、路径变量的设置

菜单:工具>设置>用户>管理>目录

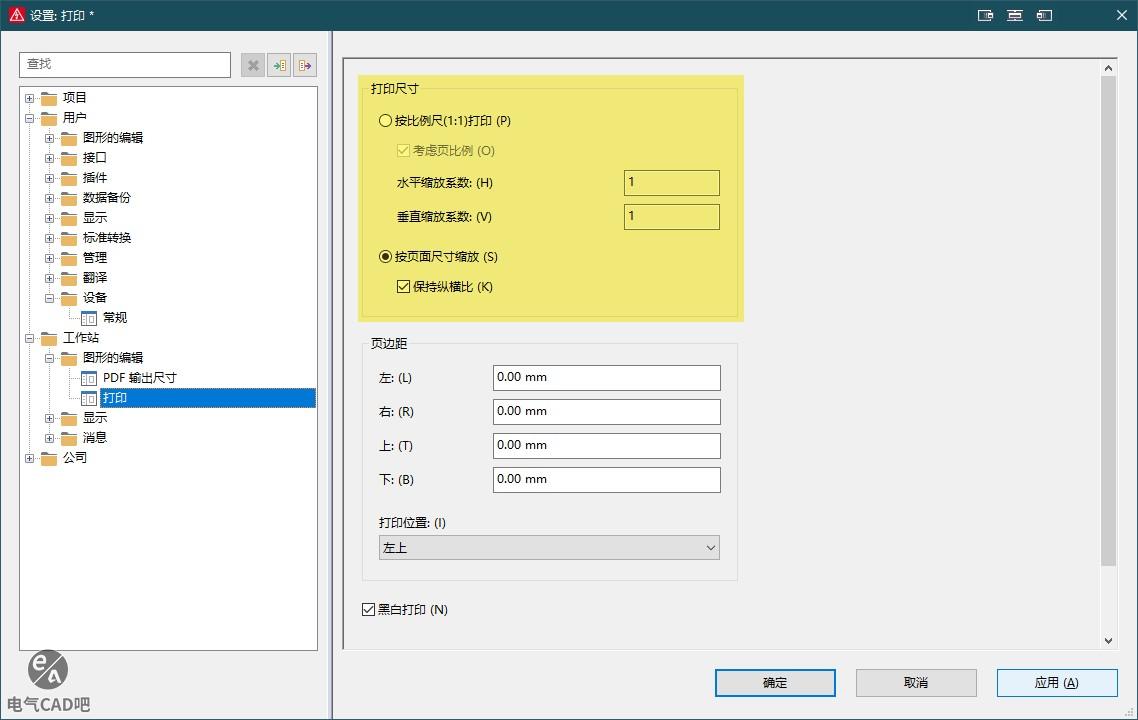

十八、1:1打印的设置

菜单:工具>设置>工作站>图形的编辑>打印

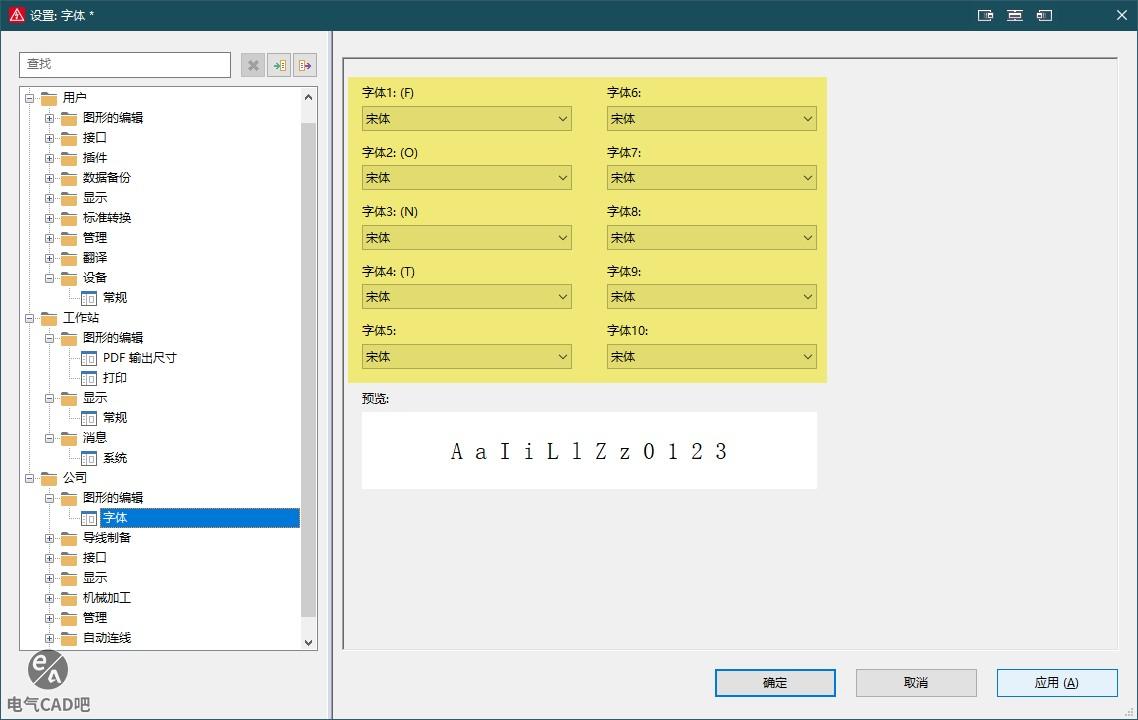

十九、字体的设置

菜单:工具>设置>公司>图形的编辑>字体

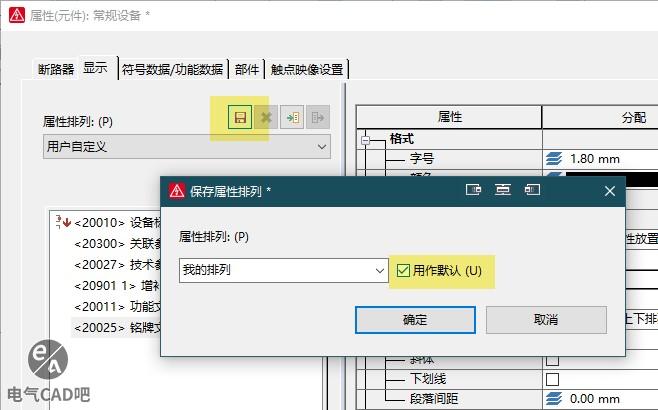

二十、设备属性排列方式
设备属性中显示选项卡调节完毕后,点击“保存”按钮,并设为“默认”。

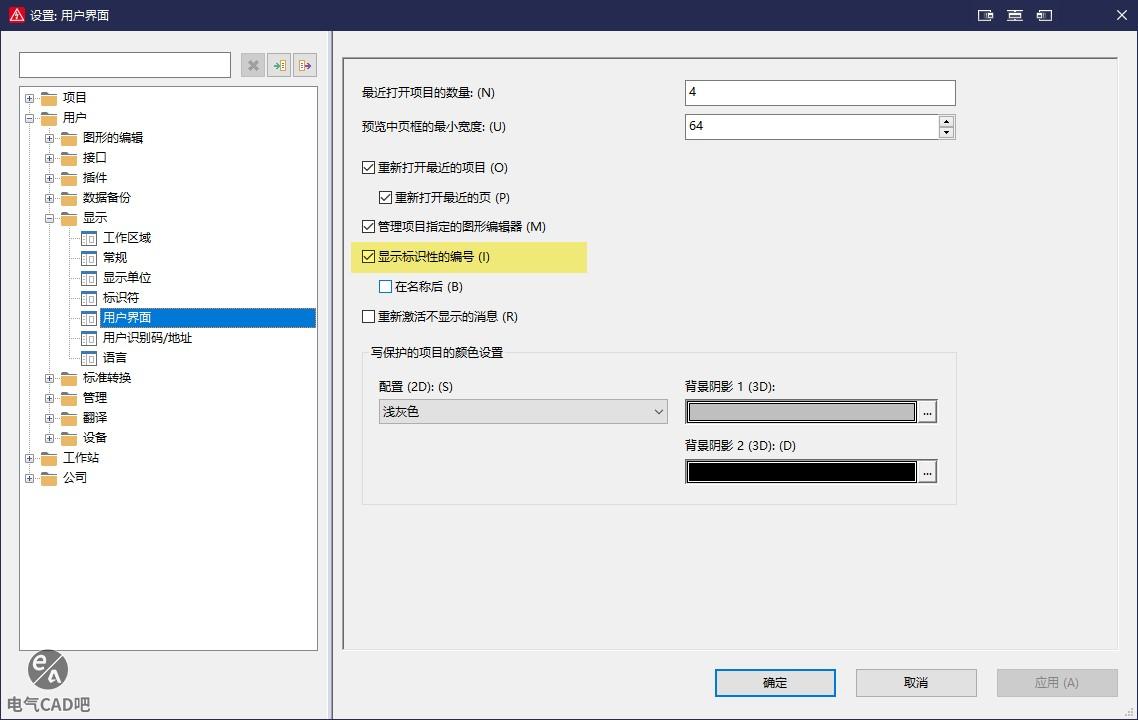

二一、显示属性编号

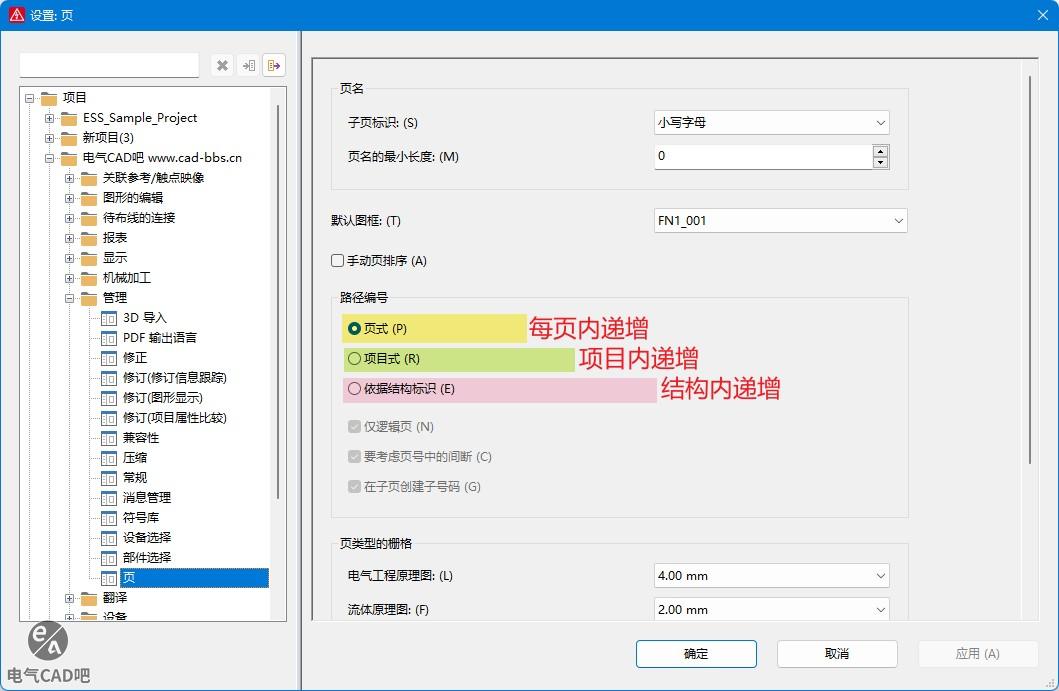

二二、让图框列号或行号递增

先按下图操作后,还需要执行下菜单:工具>更新路径号







还有哪些设置您觉得操作比较频繁的设置,欢迎cad-bbs@qq.com留言,我们也将会在电气CAD吧网站不断去补充此目录哦!
