跟我一起学EPLAN Harness proD（七）线鼻子

教程

报表设计

编辑丨石海波
出品丨电气CAD吧

>>文末有福利<<

大家好，EPLAN Harness proD跟我学系列已经到第七节啦，如果你有看过以上几节并实际动手做过的话，我相信你应该已经可以创建自己的线束作品了，课程的案例虽然比较简单，但设计步骤是一样的，今天是最后一节，我们来看看它的报表设计单元。

EPLAN Harness proD可用的报表类型共有9种：

1. 装配体/设备报表

2. 物料清单

3. 电缆报表

4. 电缆单位报表

5. 连接物报告

6. 特殊组件报表

7. 表面保护材料报表

8. 线束报表

9. 导线列表

报表的创建都是在报表环境下进行的，因此了解一种报表的操作，其它操作都基本一致，单击菜单：文件>创建报表，便开启向导式的创建过程了。

下图是向导的最后一步，选择所需的线束。

可以看到默认设置下的报表非常详细，但有些列我们并不需要，如同操作excel一样，在列名称上鼠标右键，打开报表设置，就可以对列值去做删减了。

当我们在三维环境下对线束进行了修改后，Harness proD提供两种更新方式：

• 从项目结构更新

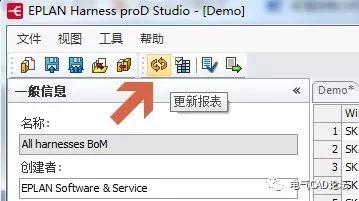

• 从报表环境更新

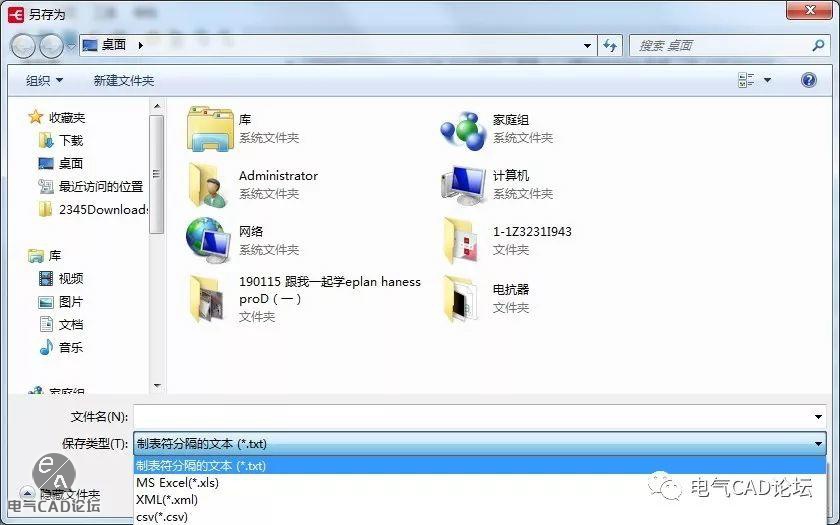

最后，我们就可以打印或者导出文件了，点击菜单：文件>导出，保存的类型可以是xlsx/csv/xml/txt/中的任一种。

好的，EPLAN harness proD从第1节到第7节，这份简约带你入门的课程就介绍完毕了，我在使用中的感受是上手容易，建库稍微麻烦些，因为大部分接插件需要自己建模，各类表面材料比较丰富，多用快捷键可以大提高你的绘图速度，文末给论坛的会员们提供一套常用的连接端子，需要的话可以登陆电气CAD论坛后下载。
