在电力系统中,l0kV高压开关柜的应用极其广泛。其中 KYN28-12金属铠装移开式开关设备更是被大量用于电力系统中。主要用于接收和分配3.6-12千伏的电能并对电路实行控制保护及监测。

KYN28中置式开关柜结构模型



柜体分为四个小室:母线室、断路器室、电缆室和低压室。具有“防止误操作断路器,防止带负荷推拉手车式断路器,防止带电闭合接地开关,防止接地开关在接地位置送电和防止误入带电间隔”,即我们常说的高压开关柜的“五防功能”。它既能配用ZN63A(即VSI)真空断路器,也可配置进口VD4真空断路器。



KYN28中置式开关柜结构模型

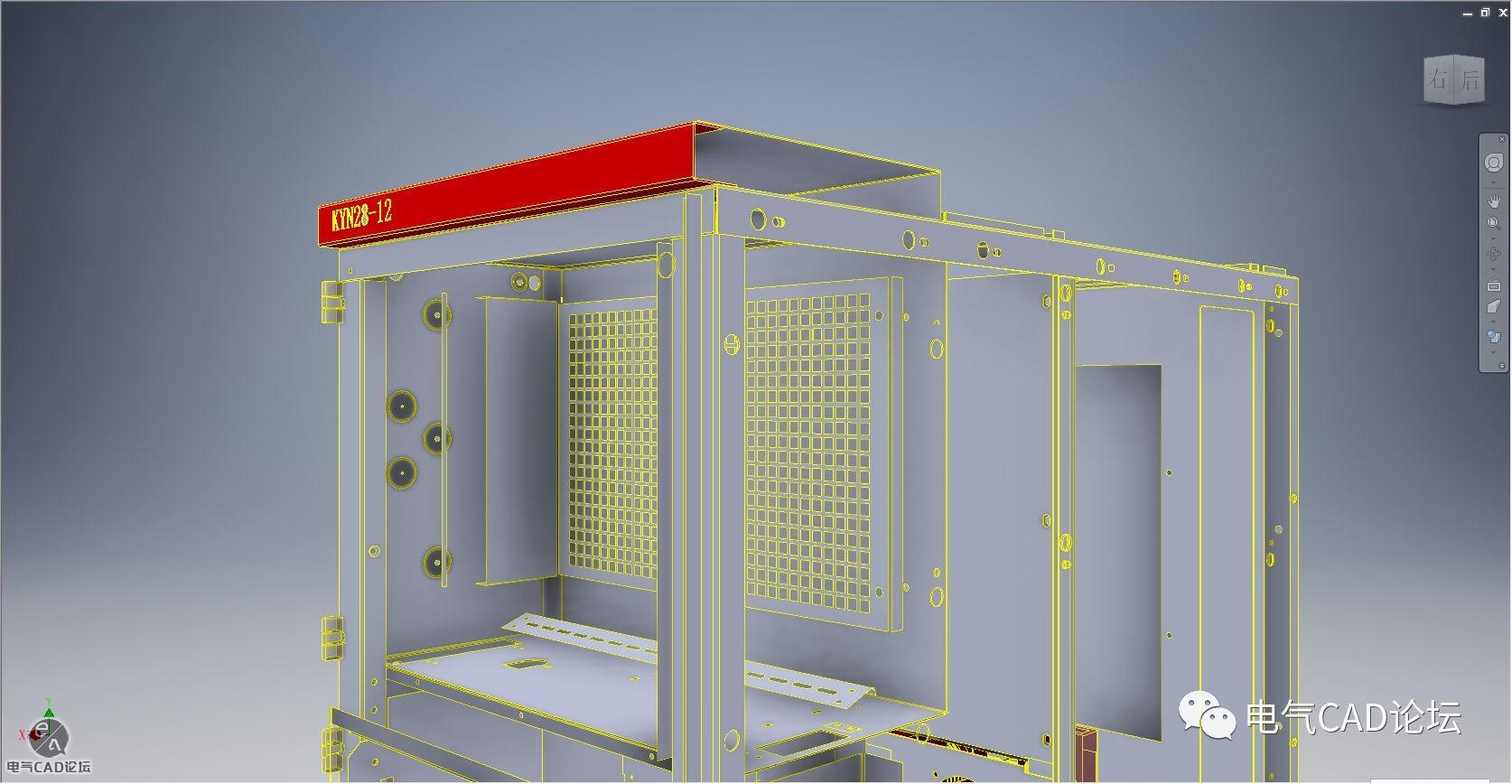

今天要分享的便是这样一套柜体的3D模型,其中内部元件受托已全部删除,但对于了解柜体各部分的组成还是很有帮助。

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型

KYN28中置式开关柜结构模型



对于需要了解更多内部构造可以参考百度文库的一篇文章,介绍的很是详细!

https://wenku.baidu.com/view/5e9136ba58fb770bf68a557b.html



模型为.SLDPRT格式,下载方式:




另附一篇以前发布的KYN61相关的电气原理图,大家可以选择下载。

EPLAN学习图纸6



KYN28中置式开关柜结构模型



KYN28中置式开关柜结构模型
