大家好，您正在看到的是由电气CAD吧发布的《如何创建高性能的HMI界面》系列教程，以往章节传送门：
如何创建高性能的HMI界面（一）
如何创建高性能的HMI界面（二）

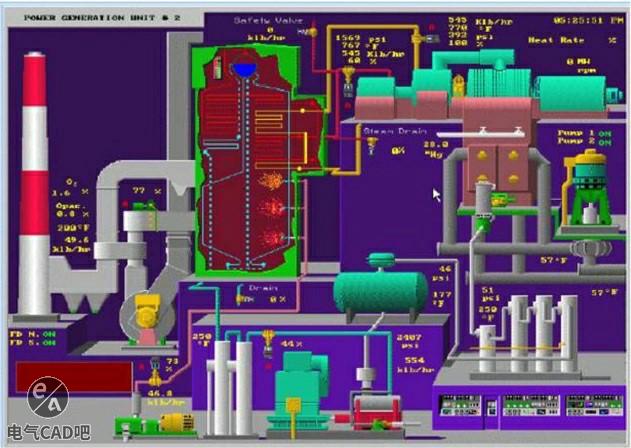

在本节开始还是前呢，有必要先介绍下高性能HMI界面设计的基本原则，因为在上两节里，通过ISA 101标准总结出的两个重要方法：如何正确使用颜色以及常见图形的绘制，看到每节评论里大多小伙伴还是围绕画面的表现样式在探讨，有的小伙伴还说是本末倒置，觉得HMI界面去抽象化，要形象、贴切实物，不需要解释培训，我找了张符合他要求的图片：

这就好比手机或电脑界面究竟拟物化风格好，还是扁平化极简风格好，其实这两种都有各自的时代背景与应用环境，以及各自的设计原则和样式指南，同样我们对工业HMI的界面特点的进行概括总结，也可以总结一些基本原则来，这些原则在实践应用时，将为高性能HMI的设计提供依据。
这些原则可以归纳为三类：
1、清晰
  • 图形易于理解，直观易懂。
  • 图形能清楚地显示过程状态和条件。
  • 用于操作过程的图形元素要清晰可辨，且实现一致。
  • 图形不要包含不必要的细节，减少杂乱。
  • 图形要传达的是相关信息，而不仅仅是数据。
  • 信息的重要性是建立在相对重要性的基础上的。
  • 异常情况的警报和指示应清晰、明显且一致易分辨。
2、一致性
  • 图形是标准化的、直观的、简洁明了的，并且要涉及最少的点击操作。
  • HMI设置以逻辑、层次和性能为导向的方式进行导航。
3、反馈
  • 图形元素和控件必须在所有图形和所有情况下保持一致的行为和功能。
  • 会引起重大后果的重要行为，需具有确认机制，以避免意外激活。
  • 由于操作人员经常使用图形，因此应习题减少用户疲劳。
如果你同意以上三类基本原则，请继续收看……
例如上两节里”如何使用颜色和常见图形的绘制”，就是依据上述基本原则来表达的。其目标就是以清晰直观的格式向操作员（而非来检查的领导）提供所需的信息，并尽可能减少出错的可能性。依据这三类基本原则可以生成具有以下重要属性的图形：
