EPLAN部件库创建规范

丨教程丨EPLAN部件库创建规范

编辑丨钻石海
分享丨电气CAD论坛

分享“曹大平”整理的一份《EPLAN部件库创建规范》,部件库的创建是我们在使用EPLAN时最为基础也最需要掌握的方法之一,很多人对部件库的需求往往有些盲目,不求最好,但求最全,到处收集到处想纳入自己的百宝箱内,其实牺牲的不仅是硬盘的空间,还有你的宝贵时间。

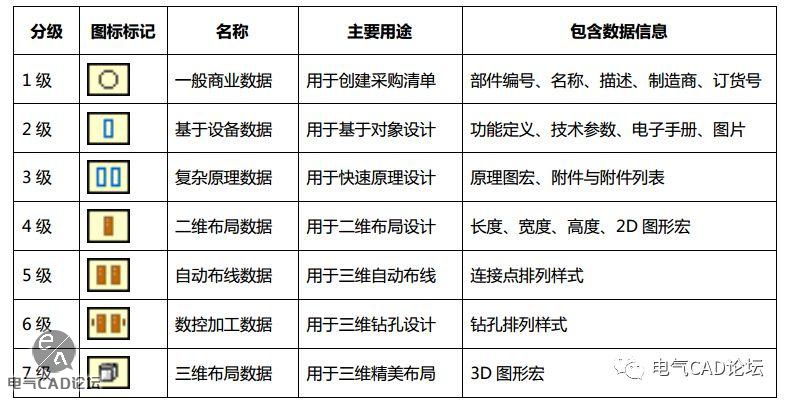

EPLAN对部件数据共分为7个等级,详见下表:

丨教程丨EPLAN部件库创建规范截图自文档内

1-7级跟创建所需要的时间基本成正比,里面每一条所包含的含义我就不重述了,大家可以返回电气CAD论坛鹆的后台回复:部件库 获得此PDF文档,这里我想说的是自己创建部件库时的一些经验,跟大家分享一下。

  • 首先就是在做项目前,你要不要创建部件库(这不废话吗),其实在刚开始我也像很多人一样,到处收集到处整理,但实际这种方法侵占的是你的项目时间,通常一个公司所用到的部件数据是不断累计的,你不可能在有限的项目时间里把所有部件都搞定,所以我建议大家边做项目边创建部件数据,也就是用到哪个创建哪个,如果你只需要出材料清单,那按1级类做库即可,如果需要安装板布局,则按4极类做库即可。第一次可能慢些,但以后会越来越快。

  • 如果你有一些自定义的宏需要创建,那建议从宏项目中去生成,便于以为统一管理和修改。并且使用宏项目的另一个优点是你可以将部件数据通过主数据同步到你的部件库内,也便于分发和打包。

  • 在做部件库的2D外形的宏时,我建议只录入外形尺寸即可,生成布局图时以方块流为主,做到简约不简单,但重度强迫症用户非想显示详细外形,那我建议你可以利用PDF转CAD工具,将文档里的外形导出到CAD内,略加编辑后在导入到EPLAN中,这样能节省不少绘图时间,或者干脆截图也行,更逼真!电气CAD论坛也发布过电气元件图库v2.7,里面收集了上千份外形图,也许能帮到你。

  • 最后还有一些部件是系列数据,有时录一个也是录,录十个也是录,有没有什么批量录入的方法呢?有,参考此文:EPLAN批量录入部件库。

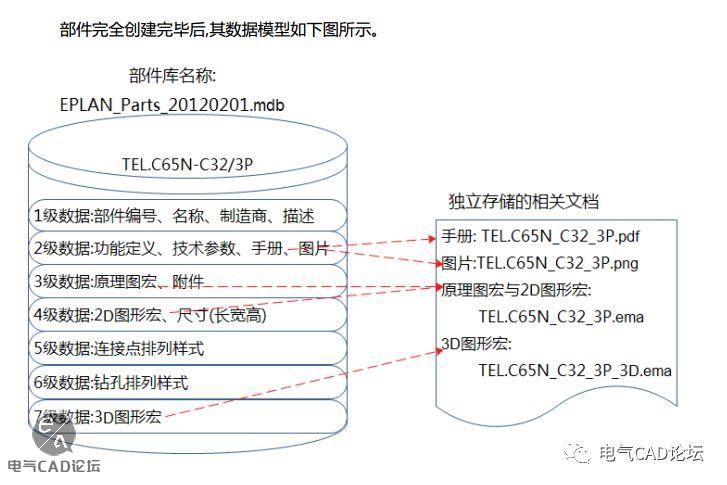

丨教程丨EPLAN部件库创建规范截图自文档内

最后的最后,我在善意提醒下,不要追求大而全的部件库,因为EPLAN官网已经有了,正版授权可以自由下载使用,免去一切烦恼,也不贵。否则按时完成工作,减少不必要的加班,才是你上班的目的,而不是给公司建了个多么全、多么了不起的部件库,想想快秃的头顶,是不是呢?
