近日来为新的网站3D大学挑选服务器、空间等,看了不少租用的报价,也不晓得自己租来的服务器在机房里会是啥样,索性今天就给大伙发布套标准的服务器机柜吧,跟我一起幻想着里面有套自己的设备吧。

标准服务器机柜3D模型

服务器机柜都用标准的U做结构尺寸,U是一种表示服务器外部尺寸的单位,是unit的缩略语,详细尺寸由作为业界团体的美国电子工业协会(EIA)决定。

标准服务器机柜3D模型

之所以要规定服务器的尺寸,是为了使服务器保持适当的尺寸以便放在铁质或铝质机架上。机架上有固定服务器的螺孔,将它与服务器的螺孔对好,用螺丝加以固定。

标准服务器机柜3D模型

规定的尺寸是服务器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。由于宽为19英寸,所以有时也将满足这一规定的机架称为“19英寸机架”。

标准服务器机柜3D模型

当然按照其尺寸规律应用,不仅限用安装服务器用,模块化的结构尺寸也可以放置任何元件!

标准服务器机柜3D模型

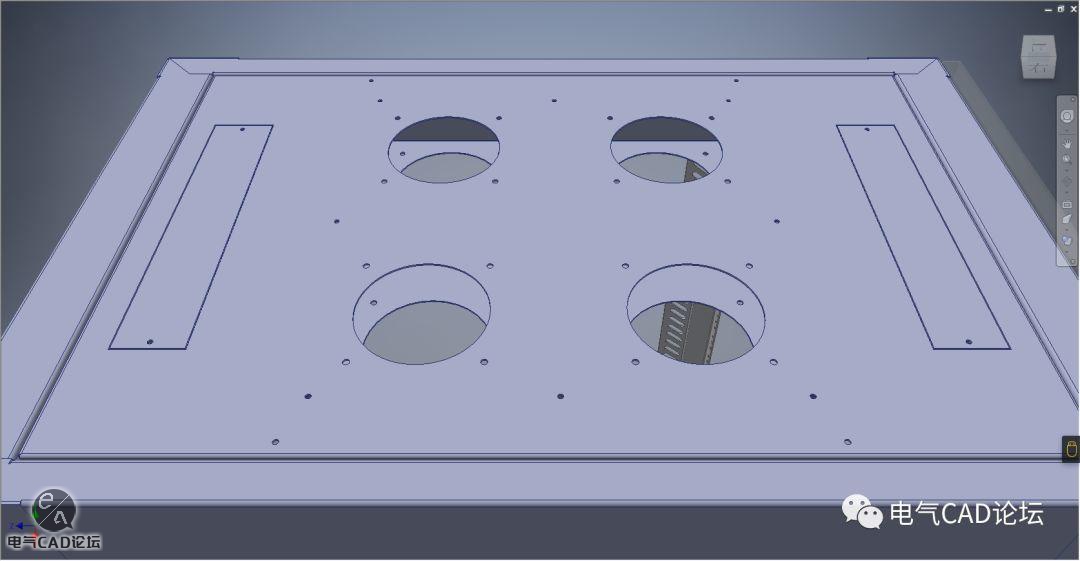

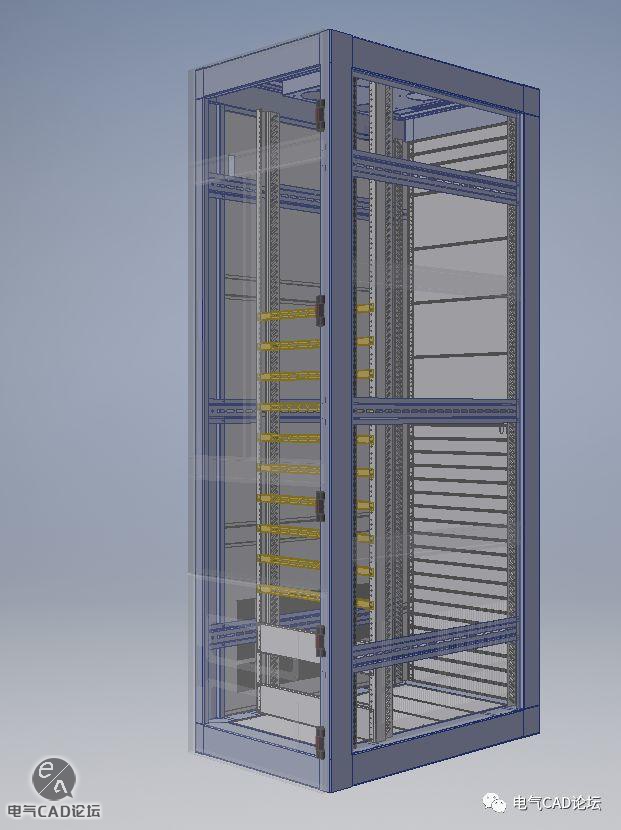

下面就是今天分享给大家用SolidWorks制作的服务器机柜模型!

标准服务器机柜3D模型

标准服务器机柜3D模型

标准服务器机柜3D模型

标准服务器机柜3D模型

标准服务器机柜3D模型

标准服务器机柜3D模型

细节还算挺丰富吧,全部是源格式,还包括一张CAD的总装图纸。
