端子在我们设备中是最为常用的一种元件了，很多小伙伴绘制端子基本都没什么问题，不过在端子附件的添加上很多都一知半解，今天我就为大家来总结下添加端子附件的操作方法。

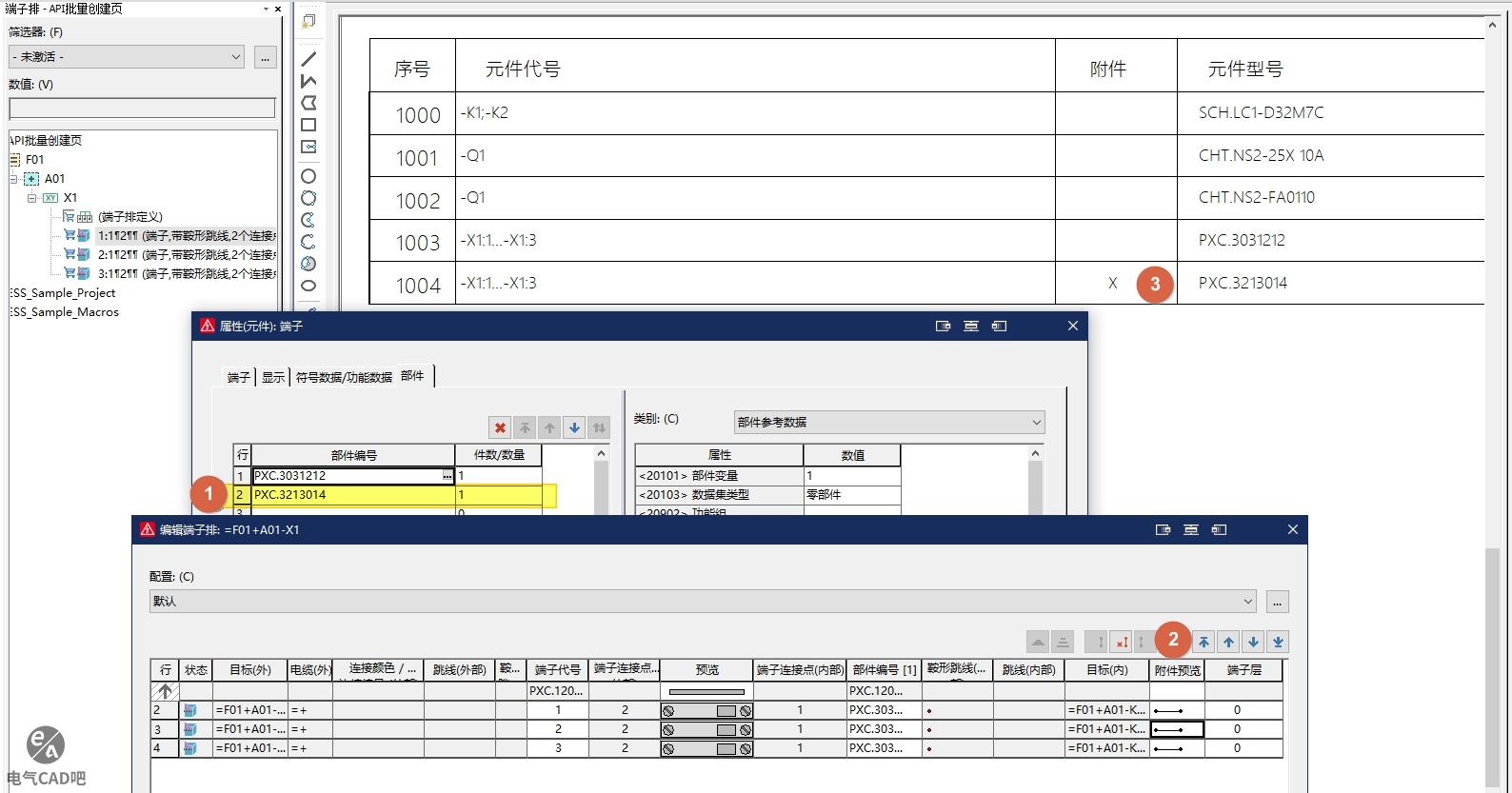

此类附件将不显示在2D/3D布局图中，例如：端子标签或端子排标签，可做为部件去定义到端子或端子排定义的部件内（在部件选项卡另起一行插入，见下图1），通过端子编辑器里的附件预览来显示附件（下图2），当部件定义里勾选“附件”选项后，部件汇总表对应附件占位符将会显示（下图3）。

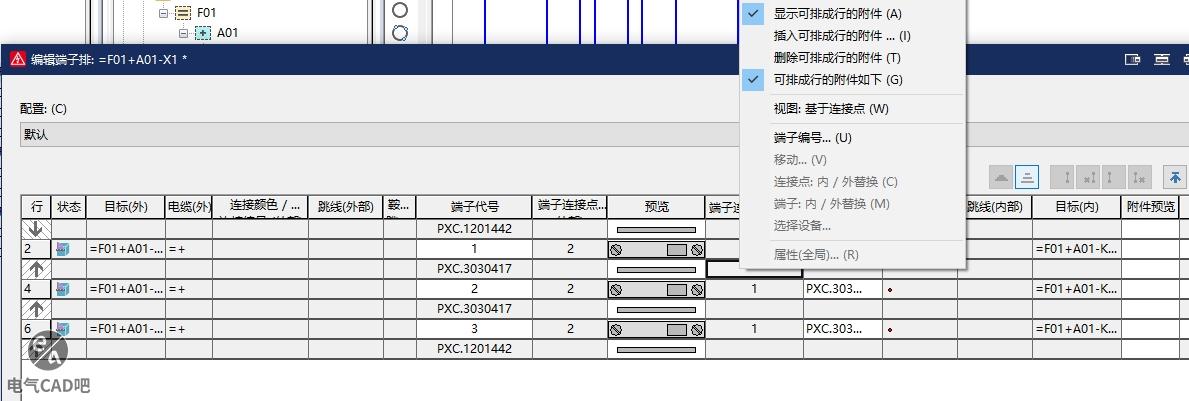

此类附件将显示在2D/3D布局图中，例如：端子隔板、终端固定件等，附件将共同参与端子的排序，可上下调整位于端子的哪一侧，插入方法是打开端子排编辑器，右键>插入可排成行的附件…，然后选择隔板或固定件的部件，此时一个小箭头在“行”列中，指示将附件排在端子前面或后面的方向，菜单项“可排成行的附件如下”，可将其排序在端子的前面或后面（如下图首位的终端固定件切换为向下）。

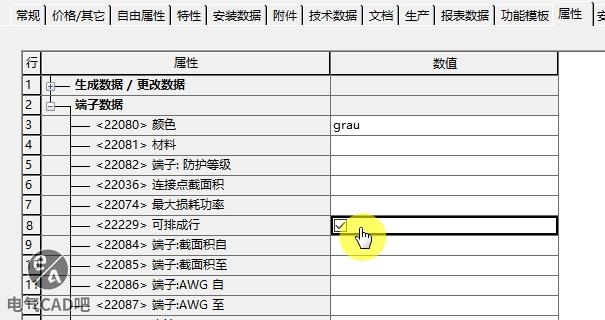

在“插入可排成行的附件”操作时，如果发现部件库中不包含隔板或其它附件，那是因为对应附件没有勾选“可排成行”的选项。

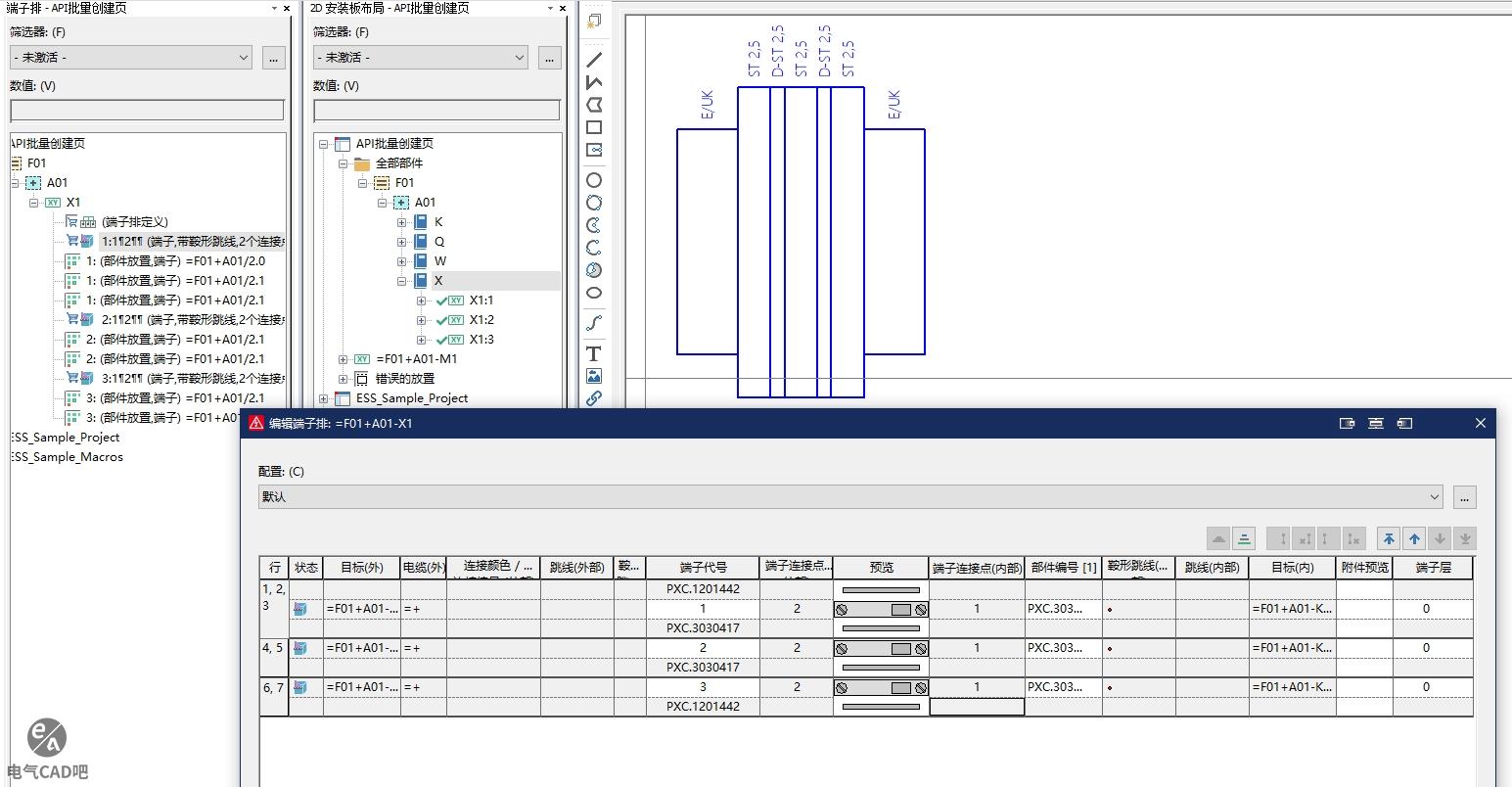

经过以上操作后，一组包含左右终端固定件和端子隔板的2D布局，将一同与端子排列成行，如下图：

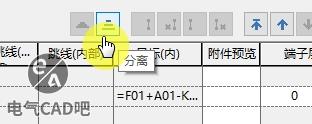

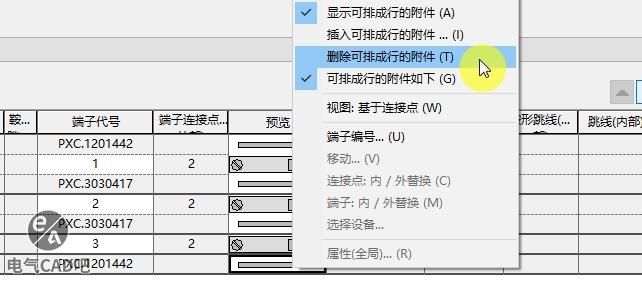

首先在端子排编辑器中选择可排成行的附件，先点击“分离”，然后右键选择“删除可排行的附件”即可删除。
OK，今天的教程就到这里，你Get到了吗？如果觉得有帮助到你，欢迎打赏或分享这篇文章到朋友圈支持我们，电气CAD吧将持续为大家提供更多优质教程与设计资源，下期见~
