大家好，我是电气CAD吧的站长。
时光飞逝，转眼间在这个圈子里和大家分享了无数份EPLAN部件库、宏项目和教程。很多朋友后台问我：“站长，你是不是只做EPLAN？”
其实不然。
作为一名技术爱好者，我始终认为工具没有最好，只有最合适的。EPLAN在数据处理和标准化方面的强大有目共睹，但在“工业4.0”和“数字孪生”的大趋势下，集成化设计已成为不可逆的洪流。
近期，我建立了一个新的站点——SWE电气设计吧（SWE吧） ，希望能带大家把视野拓展到另一款优秀的软件：SolidWorks Electrical (SWE)。
今天这篇文章，不吹不黑，只想中肯地聊聊：如果除了EPLAN，还想找一款可替代的电气设计软件时，SWE能给你带来什么？
一、 当我们谈论SWE时，我们在谈论“协同”
如果说EPLAN的核心理念是“数据驱动与标准化”，那么SolidWorks Electrical的灵魂则是 “机电协同” 。
传统的电气设计流程往往是这样的：机械工程师画好了机柜模型，导出PDF或DWG给电气工程师；电气工程师画完原理图，选完元件，再把图纸扔回给机械。这个来回过程中，只要有一个人改了方案没通知对方，“干涉” 和 “对不上” 就成了常态。
而SWE打破了这个壁垒。
- 无缝接口：SWE直接内嵌于SolidWorks界面。电气工程师画好2D原理图，确定好元件的品牌和型号后，机械工程师可以直接调用这些数据，在3D模型中自动生成柜内布局。
- 实时更新：你在原理图里把一个接触器从A品牌换成了B品牌（尺寸变了），机械侧的3D模型会自动更新对应的型号和外形，无需手动替换。
EPLAN让电气设计本身更高效，而SWE让电气和机械之间的沟通“零成本”。
二、 3D布线：不仅是好看，更是为了算长度
用过EPLAN Pro Panel的朋友都知道，3D布线是非常耗费精力的“高阶玩法”。而在SWE生态中，这是一个非常“亲民”且成熟的功能。
对于非标自动化行业的朋友来说，这绝对是刚需：
- 精准线长计算：设备越来越复杂，线缆用量靠估算总有偏差。在SWE中，沿着线槽和钣金路径自动布线，生成的电线、电缆长度可以直接导出BOM表，采购多少米一目了然，减少浪费。
- 沉浸式设计：在设备投产前，你就能在3D环境中“走”进电控柜，检查线缆是否干涉、散热空间是否足够。这种“所见即所得”的体验，对减少现场返工非常有帮助。
三、 那些SWE和EPLAN都做得很好的事
很多朋友担心，SWE毕竟有“SolidWorks”前缀，会不会只是个插件？其实不然。在核心的电气设计功能上，我通过1个多月的了解，SWE也做得非常扎实：
- 自动编号与报表：和EPLAN一样，SWE也是基于数据库的。只要你原理图画对了，端子排图、BOM表、电缆图表、插头图表都是一键生成的，同样可以告别繁琐的手工Excel制表。
- 符号库丰富：SWE同样内置了IEC（国际电工委员会标准）、GB（国标）、JIS（日标）等多种标准符号库，不用担心符号不符合规范。
- 多用户协作：支持多人同时在线编辑同一个项目，这点对于团队协作来说非常实用。
- 模型库编辑和扩展性强：如果你的设备是由SolidWorks装配而成，那在零件建模上将有天然优势，无论是3D编辑还是布线，比EPLAN的ProPanel体验要好的多，而且导入模型将不再局限于step，你将有更多的格式可供选择。
四、 初学者该怎么上手？
如果你是刚入行的电气学生，或者主要做自动化设备（非电力系统），我建议可以先从B站搜索下SolidWorks Electrical或EPLAN视频教程来恶补一下。
同时可以关注SWE吧，或者加我微信shb8311，拉你进微信群，共同学习共同提高。
现在的非标自动化公司，机械设计基本都用SolidWorks。你懂SWE，就意味着你能直接融入机械设计的主流程，不再是一个“下游画图仔”，而是“协同设计者”。
如果你是资深的EPLAN用户，抽空时可以来了解一下SWE。多一把刷子不压身。 很多外企或注重机电一体化的研发岗位，明确要求“精通EPLAN或SolidWorks Electrical”。在简历上多一个SWE技能，意味着你能胜任更多类型的项目——特别是那些需要复杂3D布线集成的项目。
五、 欢迎关注我的新站：SWE电气设计吧
以前，因为我对EPLAN比较熟悉，所以电气CAD吧分享的EPLAN内容较多。现在，为了紧跟技术趋势，我决定把SolidWorks Electrical的生态补全。
在新站 “SWE电气设计吧 www.swebar.cn” ，我会陆续为大家提供：
- SWE操作技巧与功能分享。
- 各类主流品牌（西门子、施耐德、三菱等）的SWE专用部件库文件，这些资源在别处可不容易找到。
- 拖来就用的各类宏库：SWE中的宏库与EPLAN中的窗口宏非常相似，都是可复用的功能块，能帮助你在绘图时快速拼装。

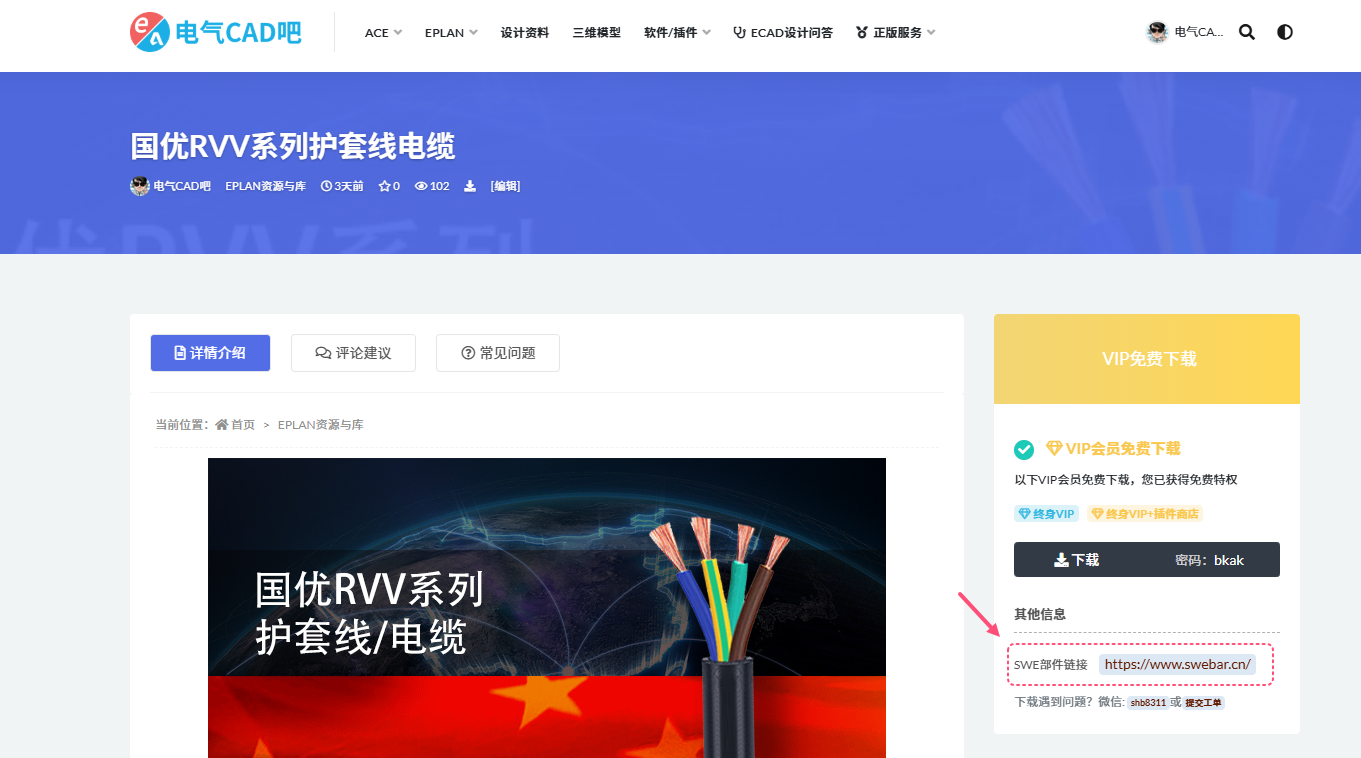

- 电气CAD吧将持续转换EDZ部件为SWE部件，您可通过页面右侧的下载链接直接跳转，或者直接在SWE电气设计吧中访问下载。
六、专属福利：官方正品周边限量送
为了感谢第一批支持“SWE吧”的朋友，达索官方特意为我们提供了品牌周边大礼包。由于数量有限，这些周边不对外销售，仅作为加入网站付费会员的专属福利。只要你成为SWE吧的会员，就有机会获得：
- 达索定制软壳冲锋衣：户外防风，现场调试的绝佳装备（赠送前5名的三年期VIP用户）。
- 达索定制羽绒马甲：多功能口袋设计，羽绒内填，工程师的贴心保暖神器（赠送第6~25名三年期VIP用户）。
-
SWE高品质T恤：纯棉舒适，穿着去上班，你就是公司里最专业的“机电一体化”代言人。（黑/白两种颜色，共40件，送完为止，限年VIP用户）
获取方式：即日起，前40名加入年会员的朋友，将直接获赠T恤衫一件官方正品周边。（数量有限，送完即止，以网站公告为准）
前25名加入三年期会员的朋友，前5名将获赠官方正品软壳冲锋衣一件，其余获赠官方正品轻薄羽绒马甲一件。（数量有限，送完即止，以网站公告为准）
这不仅仅是一件衣服，更是“SWE电气设计吧”大家庭的身份标识。
如何找到新站？
感兴趣的朋友，可以在浏览器登录：www.swebar.cn访问。同时欢迎关注SWE电气设计吧公众号，获取最新教程与资源：
后浪奔涌，技术不息。
EPLAN依然是电气设计领域的王者，这一点毋庸置疑。但在机电一体化、数字孪生的赛道上，SolidWorks Electrical正展现出极强的后劲。不固步自封，敢于尝试新工具，才是一个电气工程师最值钱的能力。
我在SWE吧，等待各位的到来！
