大家好，我在收集整理9月份的问题汇总时，发现上个月最常问的问题之一便线号的编号规则，EPLAN真是让人又爱又恨，爱的是功能实在太强大，恨的是了解掌握她，简直跟猜透女人的心思一样难。没关系，在这条光明大道上，老司机们已经留下路标，一起带你xx带你飞~

如果你没有看过我们收集整理的“EPLAN问题汇总”，可在电气CAD吧公众号内回复：EPLAN问题汇总 即可下载。

会员可从直接从本页面下载本规则

今天分享的是在电机和主回路中利用电位和分组进行编号的规则，规则如下：

1. 主回路线号规则=页号+列号+电位数据

2. 电机回路规则=页号+列号+U/V/W


主回路那个还好配置，电机回路是利用的分组功能来实现，这等技能可是我们的领路人曹大师（曹大平）最早写过的一文，下面请系好安全带，马上起飞。

主回路线号规则

最终效果如下：

编号规则是利用：页+列+电位数据

图例里我故意给电位信号加了个倒三角让你看到，实际情况你可以先利用电位定义点定义。下面是操作步骤：

1、菜单：选项>设置-项目-连接-连接编号内，新建一个配置：主回路编号

2、新建格式组，并加入页、列、电位数据的格式元素，范围可以先单个连接。

这是通过新建配置完后的结果。

电机回路线号规则

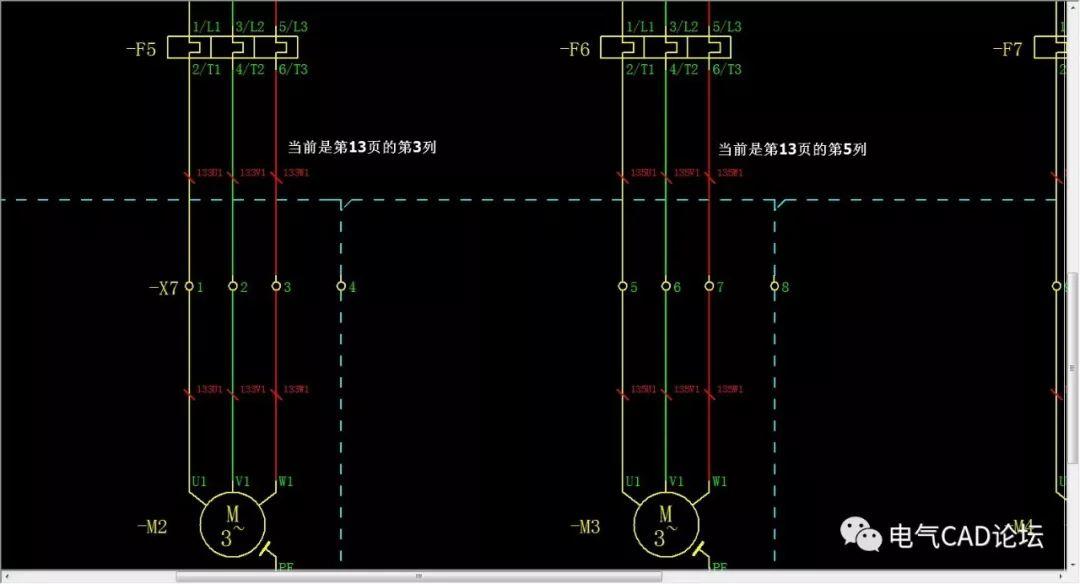

最终效果如下：

编号规则是利用：页+列+电位数据

1、我们从刚才新建的配置-格式组下在新建一个。

2、连接组里选分组，并起个新名字，如：M（可随意起）,范围选：信号/状态

格式元素选择：对象数据（连接组建立在该对象的基础上）

并加入<20022>功能的连接点代号，这个含义就是目标对象数据的连接点代号

当然比较常用的还有<20014>设备标识符：计数器，就是上图中M2的2，你可以自己去配，很多属性想配啥配啥。比如我加的是页+列号

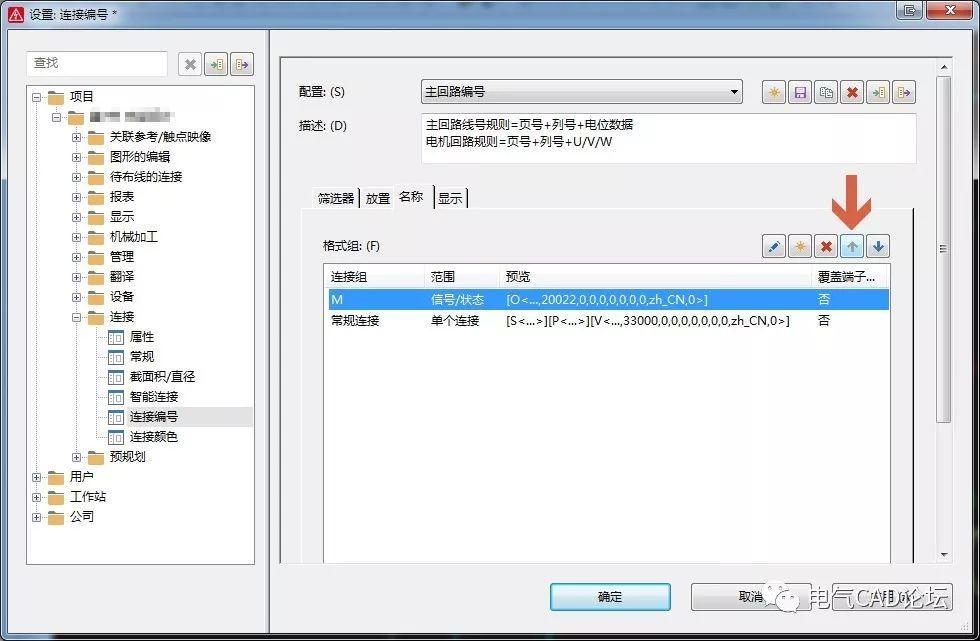

确认后把分组M调到第1位。

接下来给需要此配置电机做分组，调出连接导航器，菜单：项目数据>连接>连接导航器，选中你的电机，加入属性<31069>组合，后面填刚才的分组名M

OK，至此配置已经结束，选中要生成的页，通过菜单：项目数据>连接>编号>放置和命名，就可以得到这个配置结果啦！

我们的付费会员用户，可以直接导入此配置，不用自己动手啦！

下次起飞的目标是：

与PLC连接的线号和中断点连接的线号配置
