EPLAN端子的批量创建
编辑丨钻石海
出品丨电气CAD论坛
被网友问到很多次批量创建端子的事情了,今天我们就来总结总结,EPLAN端子的批量创建有两种方法,下面来分别演示:
这种方法适合在当前页绘制时随用随复制,只要把第一个端子的属性/部件都设置好,右键选择“多重复制”,指定等粘贴的定义点后,其它端子就会按偏移量与数量自动生成,其中属性/编号等也会自动继承。

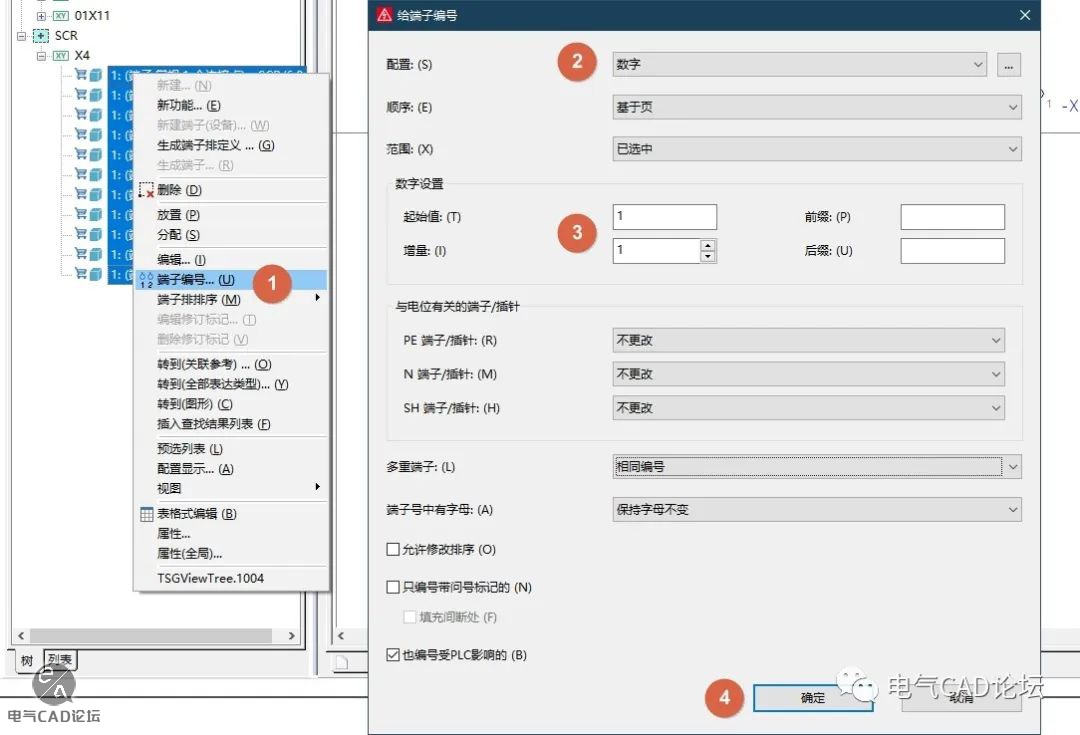

位置在菜单:项目数据>端子排>导航器 调出来,通过在端子导航器的相应位置上右键选择对应的新建项实现,有5种新建方法,可批量创建的是:新功能与新建端子(设备),两者的区别是基于符号还是基于部件去创建,在对话框内的编号式样里填写数量,填写规则如下:
起始样式 ,第2位起始号样式 – 末端号样式
例如:
-
新建10位单层端子:1-10 -
新建10位3层端子:1,1+,1-,2-10 -
新建10位间隔1位的3层端子:1c,1b,1a,3a-19c
需要注意的是多层端子里,末端也就是最高层的端子是会自动做为主功能的。
例1:
例3的结果:
好了,今天的教程就到这里,你Get到了吗?有其它问题欢迎向我反馈或者到AskECAD.com问答社区提交问题,Bye~
