教你制作：万能铜排

编辑丨钻石海
出品丨电气CAD论坛

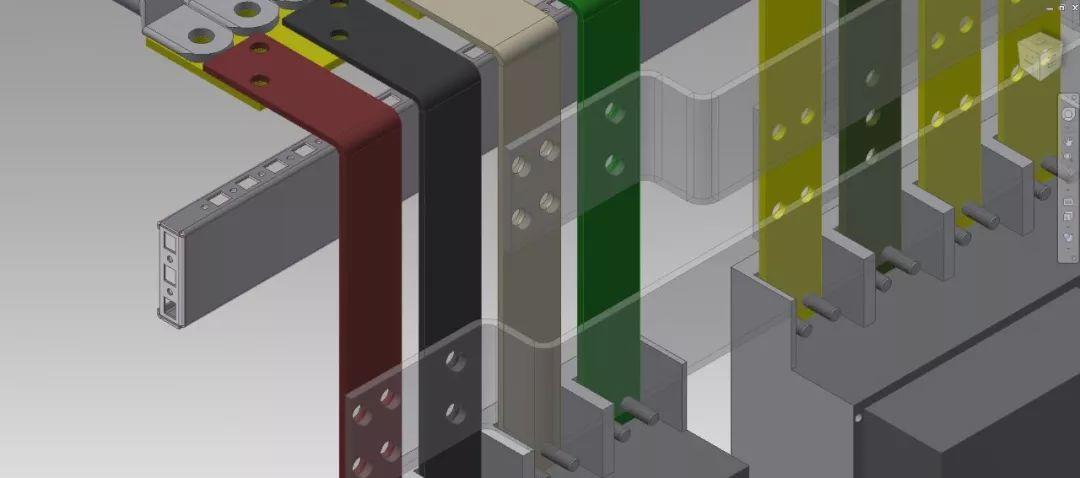

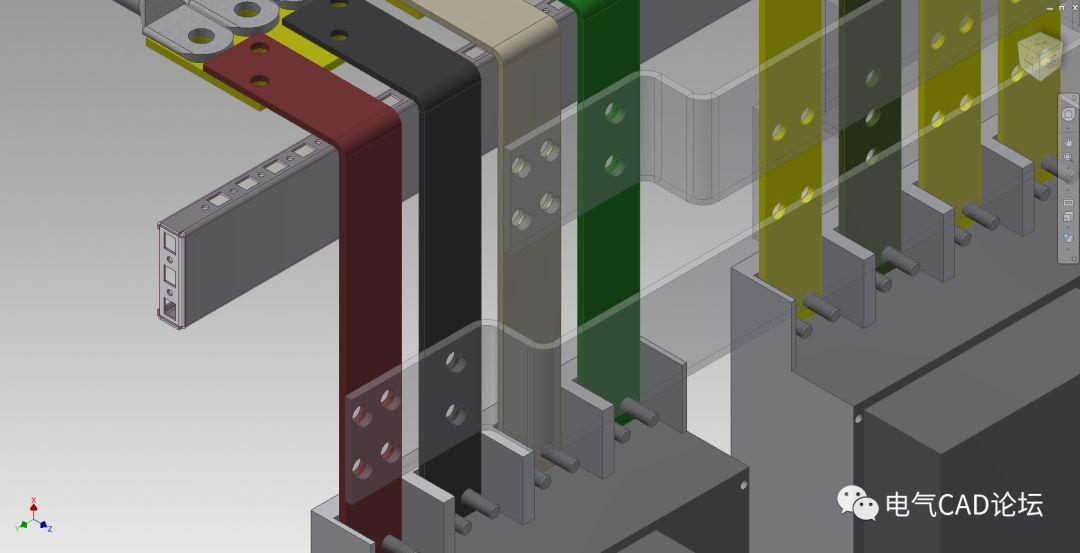

事情是这样的，最近接到个项目，需要做三维建模与出图，期间呢需要制作大量的铜排连接，铜排规格不等，最窄的有30mm宽，最宽的达120mm，并且受限与元件的安装位置，铜排连接需要做成各种样式的折弯，在方案阶段，元件又需要不断调整安装位置，使的铜排需要不断的调整长度与配合关系，不过还好，我有Inventor制作的万能铜排，轻松应对这种不断变化的使用场景。接下来我就给大家讲下如何制作这种万能铜排。

首先我来解释下我所定义的万能铜排：

1. 铜排可以根据规格自由变换宽度与厚度。

2. 铜排可以根据连接约束关系，自动变换长度。

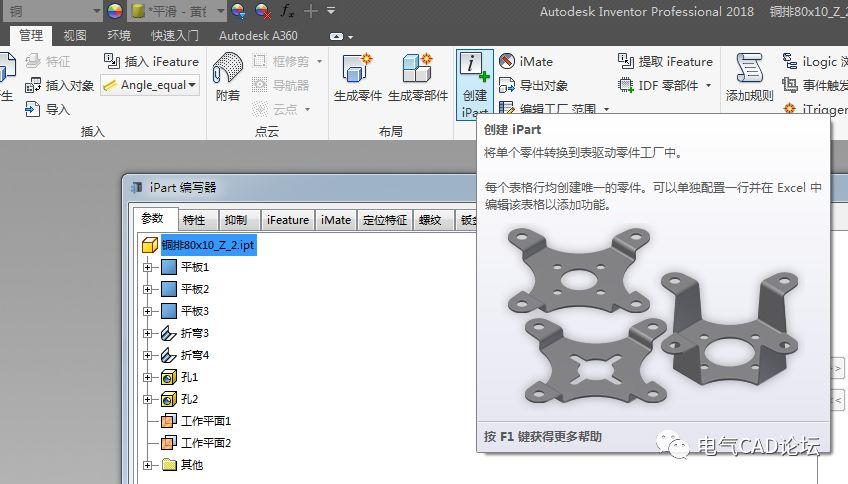

第1个呢可以通过Inventor中的iPart功能创建不同宽度与厚度的规格表。

如果你作用的是SolidWorks，相同功能的命令是叫：零件设计表，creo里是叫：族表，类似与产品目录。通过静态的系列化表达，动态实现参数、尺寸和模型等的更新。总之这些操作都类似啦！

而第2个则需要在建模时利用Inventor的自适应命令来实现。

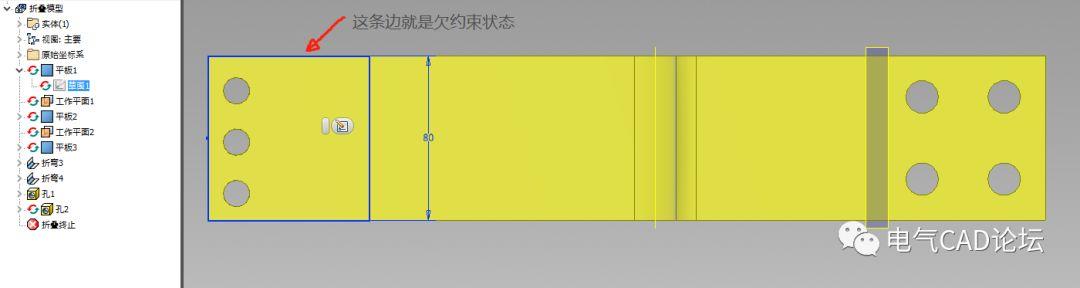

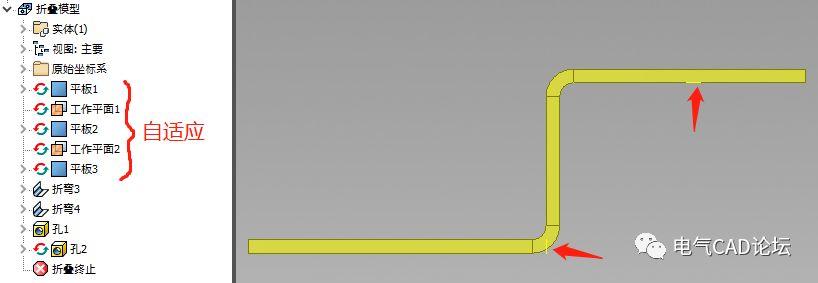

什么是“自适应”呢？自适应可以在建模时对欠约束的尺寸特征，在装配环境下，将特征自动满足约束条件，对于我们的万能铜排来讲，我们可以先生成不同规格的形状，然后将折弯前的参考面做成欠约束，这样在装配时就能实现自动伸缩了。

注意在建模时，不要利用异形板做建模，而是要利用平板+折弯命令来生成模型。

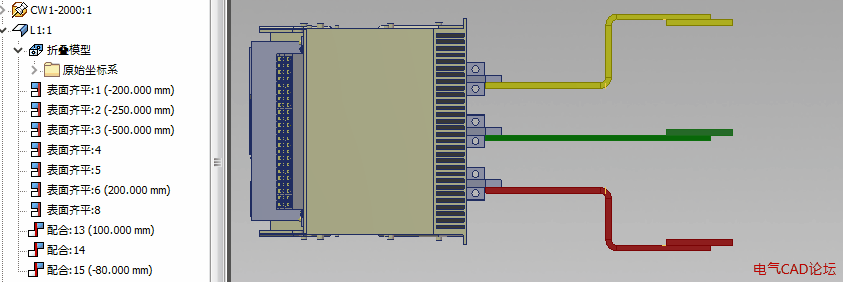

接下我们在装配环境下建立好约束，铜排就可以自动伸缩两个边的长度了。并且工程展开图也会自动更新尺寸，是不是很方便呢~

最后我把常见的铜排折弯形状（Z形/1字形/L形），已经生成iPart了，铜排宽度范围从15~150mm，厚度范围从3~10mm，你可以直接添加到你的标准件库里。
使用方法：
1 打开对应形状的iPart。
2 从iPart中选择待生成的规格行，右键选择设置为默认
3 将其它行删除，并另存为新文件
4 在装配体中导入刚才另存的文件（注意：iPart零件无法在装配环境自适应，普通零件才行，需要清除iPart才能用）
5 利用约束分别对齐对应的面即可自由缩放了。

文件暂供论坛的会员使用，请登陆你的用户名后从网站中下载。
